Annexe B : MicroLogic Xi Description des unités de contrôle

Présentation

Les unités de contrôle MicroLogic Xi sont des unités de contrôle MicroLogic X dépourvues de fonction de communication sans fil.

Toutes les informations relatives aux unités de contrôle MicroLogic X présentées dans ce guide s'appliquent aux unités de contrôle MicroLogic Xi, à l'exception des informations relatives à la communication sans fil.

Les différences entre unités de contrôle MicroLogic X et MicroLogic Xi se situent aux niveaux suivants :

Références commerciales
Face avant de l'unité de contrôle MicroLogic Xi
Menu Communication

Ces différences sont décrites plus loin dans cette annexe.

Références commerciales de l'unité de contrôle MicroLogic Xi

Norme	Unités de contrôle	Référence commerciale
IEC	MicroLogic 5.0 Xi	LV857602
IEC	MicroLogic 6.0 Xi	LV857603
UL	MicroLogic 3.0 Xi	LV857610
	MicroLogic 5.0 Xi	LV857609
	MicroLogic 6.0 Xi	LV857608
NOTE: La référence commerciale est imprimée sur la face avant de l'unité de contrôle MicroLogic Xi. Elle mentionne également la norme (IEC ou UL) associée.

Versions matérielles

La version matérielle de l'unité de contrôle MicroLogic Xi peut être déterminée à partir de son numéro de série, inclus dans le numéro d'identification de l'unité de contrôle.

L'unité de contrôle MicroLogic Xi existe dans les versions matérielles suivantes :

Numéro de série unité de contrôle MicroLogic Xi	Communication
Supérieur ou égal à ••••••243910001	Aucune capacité de communication sans fil
Inférieur à ·••••••243910001	Capacité de communication NFC

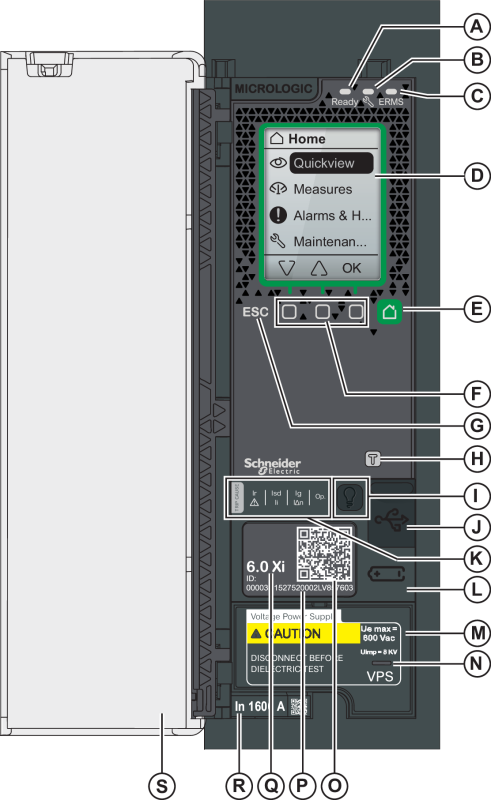

Description de l'unité de contrôle MicroLogic Xi

Voyant Ready
Voyant de service
Voyant ERMS
Ecran
Bouton Accueil
Trois boutons contextuels
Bouton Echap ESC
Bouton de test de la protection contre les défauts à la terre (MicroLogic 6.0 Xi)
Bouton de test/acquittement des alarmes et des voyants de cause de déclenchement
Port mini-USB sous couvercle en caoutchouc
Voyants de surcharge et de cause de déclenchement
Couvercle de la pile interne
Module d'alimentation en tension VPS (en option)
Voyant VPS indiquant que le module VPS alimente l'unité de contrôle
Code QR d'accès aux informations produit
Numéro d'identification de l'unité de contrôle
Type de l'unité de contrôle
Calibreur avec courant nominal du disjoncteur
Capot de protection en plastique

Les unités de contrôle MicroLogic Xi n'ont pas de capacité de communication sans fil.

Les autres fonctions des unités de contrôle MicroLogic Xi sont identiques aux caractéristiques des unités de contrôle MicroLogic X .

Menu Communication

Le menu Accueil > Configuration > Communication présente les données suivantes :

Niveau 3	Niveau 4	Niveau 5	Nom du paramètre
Communication	Bluetooth		Non pris en charge par l'unité de contrôle MicroLogic Xi. Bluetooth s'affiche en gris, sans possibilité de sélection..
Mode de contrôle	Mode	Définit le mode de contrôle des fonctions d'ouverture et de fermeture : Manuel : (Commande par BP uniquement) Seules les commandes par bouton-poussoir sont acceptées Automatique : (Contrôle local) (Commande à distance) (réglage d'usine)

Niveau 3

Niveau 4

Niveau 5

Nom du paramètre

Communication

Bluetooth

Non pris en charge par l'unité de contrôle MicroLogic Xi. Bluetooth s'affiche en gris, sans possibilité de sélection..

Mode de contrôle

Mode

Définit le mode de contrôle des fonctions d'ouverture et de fermeture :

Manuel : (Commande par BP uniquement) Seules les commandes par bouton-poussoir sont acceptées
Automatique :
- (Contrôle local)
- (Commande à distance) (réglage d'usine)

Remplacement de l'écran d'affichage

L'écran d'affichage peut être remplacé. L'écran de remplacement doit toujours correspondre au type de l'unité de contrôle (MicroLogic X avec communication sans fil ou MicroLogic Xi sans communication sans fil).

Pour plus d'informations sur le remplacement de l'écran MicroLogic Xi (référence commerciale LV850054WWSP), consultez l'instruction de service suivante sur le Schneider Electric site Web : GDE66729.

Le remplacement de l'écran d'affichage d'une unité de contrôle MicroLogic X par un écran d'affichage MicroLogic Xi (ou inversement) génère l'événement de discordance suivant : Incompatibilité entre l'écran et le Micrologic. Cette discordance n'a aucun impact sur les protections fournies par l'unité de contrôle. L'unité de contrôle est opérationnelle.

Néanmoins, le fonctionnement de l'unité de contrôle est limité de la façon suivante :

Les écrans Vue générale sont affichés en anglais.
Seules les fonctions de protection de l'unité de contrôle du menu Protection sont lisibles et modifiables. Elles sont uniquement disponibles en anglais.

Il est impossible d'accéder aux autres menus et de mettre à jour le micrologiciel de l'unité de contrôle.

NOTE: Le changement/remplacement de l'écran d'affichage n'a pas d'incidence sur les capacités de communication de l'unité de contrôle :

La communication Bluetooth Low Energy et la communication NFC ne sont pas disponibles si un écran MicroLogic X (référence commerciale LV850054SP) est installé sur une unité de contrôle MicroLogic Xi.
Une unité de contrôle MicroLogic Xi avec capacité NFC (ancienne version matérielle) conserve sa capacité de communication NFC en cas d'installation d'un nouvel écran d'affichage.
