Protection contre les défauts à la terre (G ou ANSI 50N-TD/51N)
Présentation
La protection terre fournit une protection contre les défauts de phase à terre, qui est plus délicate que la protection basée sur le courant de phase uniquement. Elle est généralement utilisée dans les systèmes TN-S, mais peut également l'être dans d'autres systèmes à la terre.
La protection terre est basée soit sur la somme des courants des phases et du neutre, soit sur le signal fourni par un capteur externe, un transformateur de courant neutre externe (ENCT) ou un transformateur de courant pour la protection de terre (SGR) via le module MDGF.
 AVERTISSEMENT |
|---|
|
RISQUE DE DOMMAGES MATÉRIELS
Avec l'unité de contrôle MicroLogic X pour la norme CEI, lorsque vous utilisez la protection Source
Ground Return (SGR) avec le module MDGF :
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou
des dommages matériels.
|
Disponibilité
La protection terre est disponible sur :
-
Unités de contrôle MicroLogic 6.0 X pour norme IEC
-
Unités de contrôle MicroLogic 6.0 X pour norme UL
-
Disjoncteurs à 3 et 4 pôles
Des capteurs externes peuvent être utilisés :
-
Transformateur de courant neutre externe (ENCT) : mesure du courant sur le neutre. Pour plus d'informations sur l'installation de ENCT, consultez cette instruction de service sur le site Web de Schneider Electric : NHA14388.
-
Protection de terre SGR : inclut une protection terre et un capteur SGR installé autour de la connexion du point neutre du transformateur à la terre.
La protection terre est alimentée par le courant qui passe à travers les transformateurs de courant internes du disjoncteur. Elle ne nécessite pas d'alimentation externe supplémentaire.
Principe de fonctionnement
Le courant de défaut de terre est calculé ou mesuré selon la configuration du disjoncteur, comme indiqué dans le tableau suivant.
|
Configuration du disjoncteur |
Courant de défaut de terre Ig |
|---|---|
|
3P |
Ig = I1 + I2 + I3 |
|
4P |
Ig = I1 + I2 + I3 + IN |
|
3P + ENCT |
Ig = I1 + I2 + I3 + IN (ENCT) |
|
3P ou 4P + SGR |
Ig = ISGR |
 |

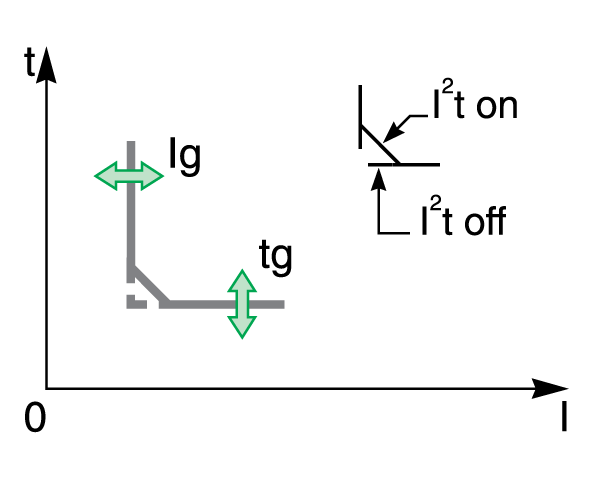

Le seuil de protection terre Ig définit le niveau du courant de défaut à la terre auquel le disjoncteur se déclenche lorsqu'il atteint la temporisation de la protection terre tg. La temporisation tg définit la durée pendant laquelle le disjoncteur porte un défaut de terre au sein de la plage des seuils de protection terre Ig. La temporisation. tg peut être réglée sur :
|
La protection terre est basée sur le courant efficace véritable des phases et du neutre, jusqu'à l'harmonique 15.
Pour se déclencher sur un défaut électrique intermittent, l'unité de contrôle accumule les courants intermittents dans la plage de déclenchement de défaut de terre qui ne durent pas assez longtemps pour provoquer un déclenchement. Cette accumulation entraîne des temps de déclenchement plus courts que ceux définis.
Configuration de la protection
La protection terre peut être activée ou désactivée.
Les paramètres de la protection contre les défauts à la terre sont :
-
Mode Ig : active (ON) ou désactive (OFF) la protection terre
-
Ig : seuil de la protection terre
-
tg : temporisation de la protection terre
-
I²t (tg) : courbe de protection terre (I²t ON ou I²t OFF)
Ils peuvent être définis comme suit :
-
Sur l'écran MicroLogic X, dans
-
Avec le logiciel EcoStruxure Power Commission (protection par mot de passe)
-
Avec l'application Application EcoStruxure Power Device (protection par mot de passe)
-
En envoyant une commande de configuration via le réseau de communication (protection par mot de passe).
La protection terre peut être dupliquée lorsque le double réglage est activé.
Paramètres de protection
Paramètre Ig pour MicroLogic 6.0 X IEC
|
Paramètre |
Unité |
Plage |
Pas de réglage |
Réglage usine |
Précision |
|---|---|---|---|---|---|
|
Mode Ig |
– |
ON/OFF |
– |
ON |
– |
|
Ig(1) |
A |
0,2-1 x In |
10 A |
0,2 x In |
+/-10 % |
|
(1) Pour In ≤ 400 A, la plage de réglage de Ig est comprise entre 0,3 et 1 x In (réglage d'usine : 0,3 x In) |
|||||
Paramètre Ig pour MicroLogic 6.0 X UL
|
Paramètre |
Unité |
Plage |
Pas de réglage |
Réglage usine |
Précision |
|---|---|---|---|---|---|
|
Mode Ig |
– |
ON (toujours activé) |
– |
ON |
– |
|
Ig pour In ≤ 400 A |
A |
0,3-1 x In |
0,1 x In |
0,3 x In |
+/-10 % |
|
Ig pour 400 A < In ≤1200 A |
A |
0,2-1 x In |
0,1 x In |
0,2 x In |
+/-10 % |
|
Ig pour In > 1200 A |
A |
500-1200 A |
– |
500 A |
+/-10 % |
Paramètre tg pour MicroLogic 6.0 X IEC et UL
|
Paramètre |
Unité |
Valeur de réglage |
||||
|---|---|---|---|---|---|---|
|
tg avec I²t OFF |
s |
0 |
0,1 |
0,2 |
0,3 |
0,4 |
|
tg avec I²t ON |
s |
– |
0,1 |
0,2 |
0,3 |
0,4 |
|
Temps de non-déclenchement |
s |
> 0,02 |
> 0,08 |
> 0,14 |
> 0,23 |
> 0,36 |
|
Temps maximum de coupure |
s |
< 0,08 |
< 0,14 |
< 0,20 |
< 0,32 |
< 0,50 |
La valeur de réglage par défaut de la temporisation tg est 0 s avec I²t OFF.
Test de la protection
Testez le fonctionnement de la protection terre comme suit :
|
Etape |
Action |
|---|---|
|
1 |
Vérifiez que le disjoncteur est fermé et que l'unité de contrôle est alimentée (voyant prêt clignotant). |
|
2 |
A l'aide d'un tournevis fin, enfoncez brièvement (< 1 s) le bouton de test (T) en face avant de l'unité de contrôle MicroLogic X. Cette action est enregistrée comme un événement. |
|
3 |
Le disjoncteur se déclenche. Un événement est généré. |
|
4 |
Si le disjoncteur ne se déclenche pas, un événement est généré. Contactez votre technicien de maintenance Schneider Electric. |
Sélectivité logique (ZSI)
Si ZSI IN n'est pas réglé sur 1 (circuit ouvert entre les bornes Z3 et Z4), le temps maximum de coupure est de 0,08 s quelle que soit la valeur du paramètre tg.
Lorsque ZSI IN est défini sur 1 et connecté au ZSI OUT d'un appareil en aval (ou lorsque la fonction ZSI n'est pas utilisée et qu'il y a un cavalier entre les bornes Z3 et Z4), la temporisation tg est utilisée.
Le seuil Ig active ZSI OUT (bornes Z1 et Z2).
Evénements prédéfinis
La fonction génère les événements prédéfinis suivants :
|
Code |
Evénement |
Historique |
Sévérité |
|---|---|---|---|
|
0x6403 (25603) |
|
Déclenchement |
Haute |
|
0x641E (25630) |
|
Déclenchement |
Haute |
|
0x6203 (25091) |
|
Protection |
Faible |
|
0x6303 (25347) |
|
Protection |
Moyenne |
|
0x142A (5162) |
|
Diagnostic |
Faible |
|
0x1413 (5139) |
|
Diagnostic |
Haute |
|
0x142C (5164) |
|
Diagnostic |
Moyenne |
|
0x142D (5165) |
|
Diagnostic |
Faible |
Les événements prédéfinis ne peuvent pas être modifiés par l'utilisateur. Pour des informations générales sur les événements, reportez-vous à la section Gestion des événements.
Les événements de protection sont générés comme suit :
-
Le dépassement de seuil est généré lors de l'activation de la protection.
-
L'ordre de déclenchement est généré lorsque le délai de protection expire.
-
Le déclenchement est généré lors de l'activation du déclencheur voltmétrique du disjoncteur (MITOP).
Actions recommandées
|
Code |
Événement |
Actions recommandées |
|---|---|---|
|
0x6403 (25603) |
|
Réinitialisez l'appareil ou utilisez l'Assistant analyse de défaut de Application EcoStruxure Power Device. |
|
0x641E (25630) |
|
Réinitialisez l'appareil ou utilisez l'Assistant analyse de défaut de Application EcoStruxure Power Device. |
|
0x1413 (5139) |
|
Relancez le test. En cas de nouvel échec, remplacez l'unité de contrôle. |
|
0x142D (5165) |
|
Quittez l'état d'inhibition après le test. |
Réinitialisation d'un événement de déclenchement
Pour plus d'informations sur la réinitialisation du disjoncteur après un déclenchement suite à un défaut électrique, consultez le document approprié :
-
MasterPacT MTZ1 - Disjoncteurs et interrupteurs-sectionneurs - Guide utilisateur
-
MasterPacT MTZ2/MTZ3 - Disjoncteurs et interrupteurs-sectionneurs - Guide utilisateur
