Protection retour de puissance active (ANSI 32P)

Présentation

La protection retour de puissance active (ANSI 32P) détecte et déclenche le disjoncteur lorsqu'un générateur de puissance synchrone fonctionne comme un moteur synchrone (qu'il soit raccordé à un réseau externe ou fonctionne en parallèle d'autres générateurs). Cette protection peut également servir à surveiller la puissance active échangée entre deux composantes d'un réseau électrique, au moyen d'alarmes associées, et entraîner un délestage ou un déclenchement dès que le flux de puissance active circulant dans le sens choisi dépasse la valeur fixée.

Conditions préalables requises

Le Digital Module ANSI 32P - Retour de puissance active doit être acheté et installé sur une unité de contrôle MicroLogic X.

La protection retour de puissance active nécessite une alimentation 24 Vcc externe.

La protection retour de puissance active est compatible avec :

• les unités de contrôle MicroLogic 2.0 X, 5.0 X, 6.0 X et 7.0 X pour la norme IEC

• les unités de contrôle MicroLogic 3.0 X, 5.0 X et 6.0 X pour la norme UL

• les unités de contrôle MicroLogic X équipées d'une version de micrologiciel égale ou supérieure à 002.000.002. Les versions de micrologiciel inférieures doivent être mises à jour.

Les données en provenance du Digital Module sont accessibles à distance via les interfaces de communication IFE/EIFE ou IFM si la version du micrologiciel IFE/EIFE ou IFM est compatible avec le module numérique. Pour plus d’informations, consultez la compatibilité du micrologiciel des interfaces de communication.

Principe de fonctionnement

La protection retour de puissance active calcule la puissance active d'après les valeurs efficaces des tensions et des courants. Une temporisation est associée à cette protection. Le paramètre de signe de puissance définit le signe positif de la puissance active. Ce signe est également utilisé pour mesurer la puissance active.

Par défaut, l'unité de contrôle MicroLogic X affecte le signe + à la puissance active lorsque celle-ci circule d'amont en aval du disjoncteur. Le signe - est affecté dans le sens inverse (puissance active de l'aval vers l'amont). Cela suppose que la source d'alimentation de l'installation soit raccordée en amont du disjoncteur (disjoncteur alimenté en amont).

La protection se déclenche lorsque toutes les conditions suivantes sont remplies :

• La puissance active est négative.

• La valeur de puissance active dépasse la valeur définie.

• La temporisation est écoulée

Caractéristique de la courbe de déclenchement

Afin d'éviter tout déclenchement intempestif, la protection ne s'applique pas en cas de facteur de puissance très faible, correspondant à |Q/P| > 32 (87,2° < φ < 92,8° ou 267,2° < φ < 272,8°).

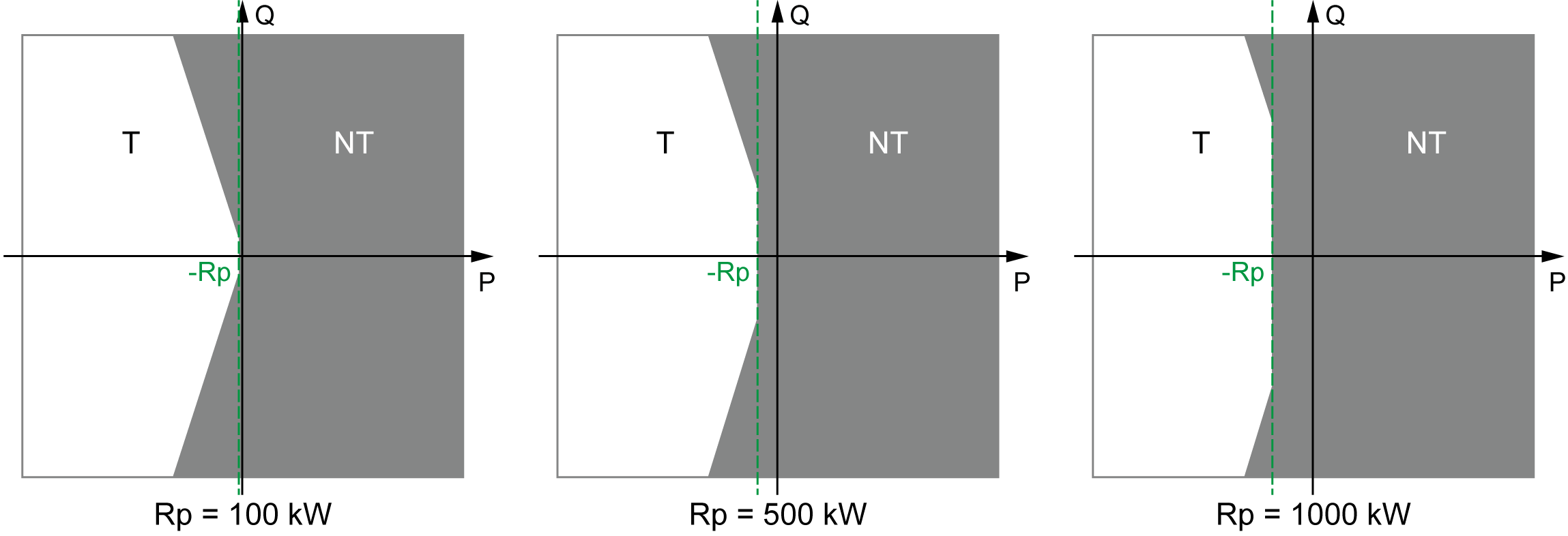

Trois courbes sont illustrées ci-dessous, pour Rp = 100 kW, Rp = 500 kW et Rp = 1000 kW.

T Déclenchement

NT Pas de déclenchement

Inhibition de la protection

Pour inhiber la protection retour de puissance active, les deux conditions suivantes doivent être remplies :

• L'inhibition est activée sur la protection retour de puissance active via le paramètre Inhibition.

• L'inhibition des protections optionnelles est activée par une entrée du module IO. La fonction Inhibition de protection optionnelle doit être affectée à une entrée du module IO.

Pour plus d'informations sur l'inhibition des protections optionnelles, reportez-vous au document Enerlin'X IO - Module d'interface d'entrée/sortie pour un seul disjoncteur - Guide d'exploitation.

Configuration de la protection

Les paramètres de la protection retour de puissance active sont les suivants :

• Mode Rp : active (ON) ou désactive (OFF) la protection.

• Action Rp : définit le résultat de l'activation de la protection retour de puissance active (déclenchement ou alarme).

• Inhibition Rp : active (ON) l'inhibition de la protection par le module IO.

• Rp : seuil de puissance active totale

• tRp : temporisation

Ils peuvent être définis comme suit :

• Avec le logiciel EcoStruxure Power Commission (protection par mot de passe)

• Avec l'application Application EcoStruxure Power Device (protection par mot de passe)

La fonction de doubles réglages ne s'applique pas à la protection retour de puissance active. Lorsque la fonction de doubles réglages est activée, les paramètres de protection contre le retour de puissance active sont les mêmes quel que soit le jeu de paramètres activé (jeu A ou jeu B).

Paramètres de protection

Caractéristiques de la protection

Caractéristiques de la protection retour de puissance active :

• Temporisation définie

• Réarmement instantané

• Hystérésis : fixe 98 %

• Temps minimum de coupure : 50 ms

• Temps maximum de coupure : 140 ms avec temporisation réglée à 0 s

Evénements prédéfinis

La fonction génère les événements prédéfinis suivants :

Les événements prédéfinis ne peuvent pas être modifiés par l'utilisateur. Pour des informations générales sur les événements, reportez-vous à la section Gestion des événements.

Les événements de protection sont générés comme suit :

• Le dépassement de seuil est généré lors de l'activation de la protection.

• L'ordre de déclenchement est généré lorsque le délai de protection expire.

  L'ordre de déclenchement n'est pas généré lorsque la protection optionnelle est inhibée.

• Le déclenchement est généré lors de l'activation du déclencheur voltmétrique du disjoncteur (MITOP).

  Le déclenchement n'est pas généré lorsque :

  • la protection facultative est réglée sur le mode alarme ;

  • la protection facultative est inhibée.

Actions recommandées

Réinitialisation d'un événement de déclenchement

Pour plus d'informations sur la réinitialisation du disjoncteur après un déclenchement suite à un défaut électrique, consultez le document approprié :

• MasterPacT MTZ1 - Disjoncteurs et interrupteurs-sectionneurs - Guide utilisateur

• MasterPacT MTZ2/MTZ3 - Disjoncteurs et interrupteurs-sectionneurs - Guide utilisateur
