设置长延时过流保护（L 或 ANSI 49RMS/51）

Ir 设置指南

Ir 设置取决于流经断路器的预期最大电流以及受保护设备（如电缆、汇流排、发电机和变压器）可以承受的最大电流。

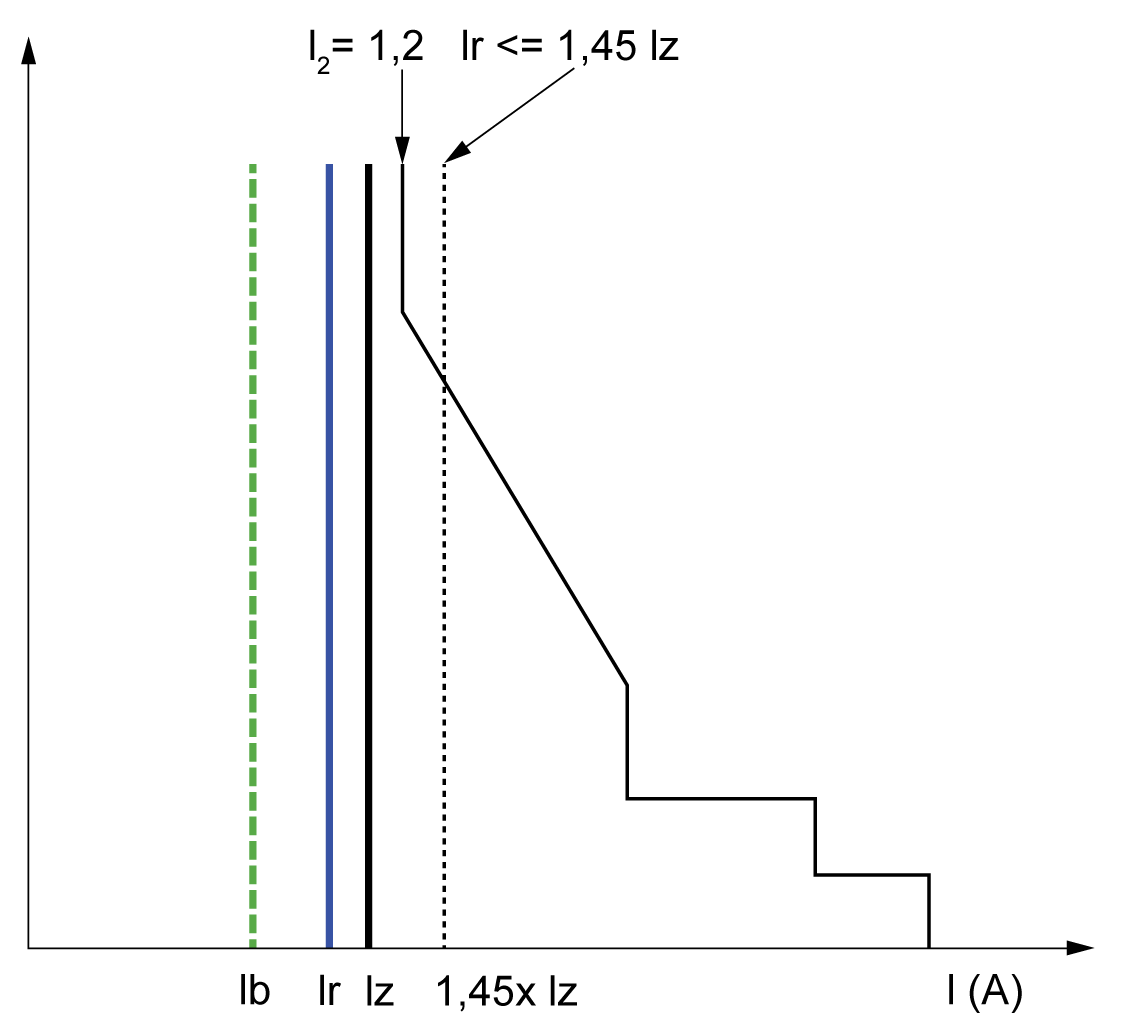

安装规则（如 IEC 60364 第 4.43 章或类似的国家/地区标准）要求对导体提供下列过载保护：

Ib 最大负载电流

Ir 长延时保护设置

Iz 电路的连续电流承载能力

I₂ 断路器传统运行电流 = 1.2 x Ir（针对 Schneider Electric 电子控制单元）

I(A) 流过断路器（相线或中性线）的电流

tr 的设置指南

tr 设置取决于最大电流的最长持续时间以及受保护设备（如电缆、汇流排、发电机和变压器）可以承受的最大电流。

热记忆：如长延时过流保护中所述，此保护功能为带有热记忆的时间依赖过流保护。它利用导体的加热和冷却模型以热像形式运行。它可视为具有一个加热时间常量的一阶热量模型。

下表显示 tr 设置与一阶热量模型的加热时间常量之间的关系：

tr 设置	单位	0.5	1	2	4	8	12	16	20	24
控制单元通电时加热和冷却的等值时间常量	秒	14	28	56	112	224	335	447	559	671
控制单元通电时加热和冷却的等值时间常量	分钟	–	–	–	–	3.5	5.6	7.5	9.3	11.2
控制单元未通电时的冷却时间常量	分钟	5

tr 设置指南汇总（按应用）

下表列出了按应用分类的 tr 设置指南：

应用程序	原则	常用值
MV/LV 变压器次级侧（配电盘主开关）两个配电盘之间的连接断路器	脱扣时间取决于下列电路的热承受能力：汇流排、汇流排线槽、电缆 > 240 mm² (500 MCM)：时间常量 > 11 分钟 tr = 24 秒当并联使用较小的电缆时，应采用较低的设置。	tr ≤ 24 秒
发电机	tr ≤ 1 秒，以便实现脱扣时间 < 30 秒（针对 1.5 x Ir）（IEC 60034-1 第 9.3.2 条）	tr ≤ 1 秒
馈线（电缆或汇流排线槽保护）	脱扣时间取决于下列电路的热承受能力：汇流排、汇流排线槽、电缆 > 240 mm² (500 MCM)：时间常量 > 11 分钟 tr = 24 秒为了实现开关的选择性，最好减少 tr。	tr ≤ 24 秒，针对汇流排线槽或电缆 ≥ 240 mm² (500 MCM) tr ≤ 16 秒，针对较小截面的电缆
LV/LV 变压器初级侧	根据电缆或汇流排线槽的承受能力（变压器承受能力通常较高）。为了实现开关的选择性，最好减少 tr。	tr ≤ 24 秒，针对汇流排线槽或电缆 ≥ 240 mm² (500 MCM) tr ≤ 16 秒，针对较小截面的电缆
电力电子装置（例如，不间断电源、可变速度驱动器、光伏逆变器）	根据电缆或汇流排供电设备。	tr ≤ 24 秒，针对汇流排线槽或电缆 ≥ 240 mm² (500 MCM) tr ≤ 16 秒，针对较小截面的电缆
电机	如果电机通过单独的继电器提供过载保护，长延时设置可根据电路热承受能力设定。如果电机热过载也使用 MicroLogic 控制单元，则必须考虑电机类别。	tr = 12秒（针对馈线） tr ≥ 8 秒（针对 10 类电机） tr ≥ 12 秒（针对 20 类电机） tr ≥ 16 秒（针对 30 类电机）

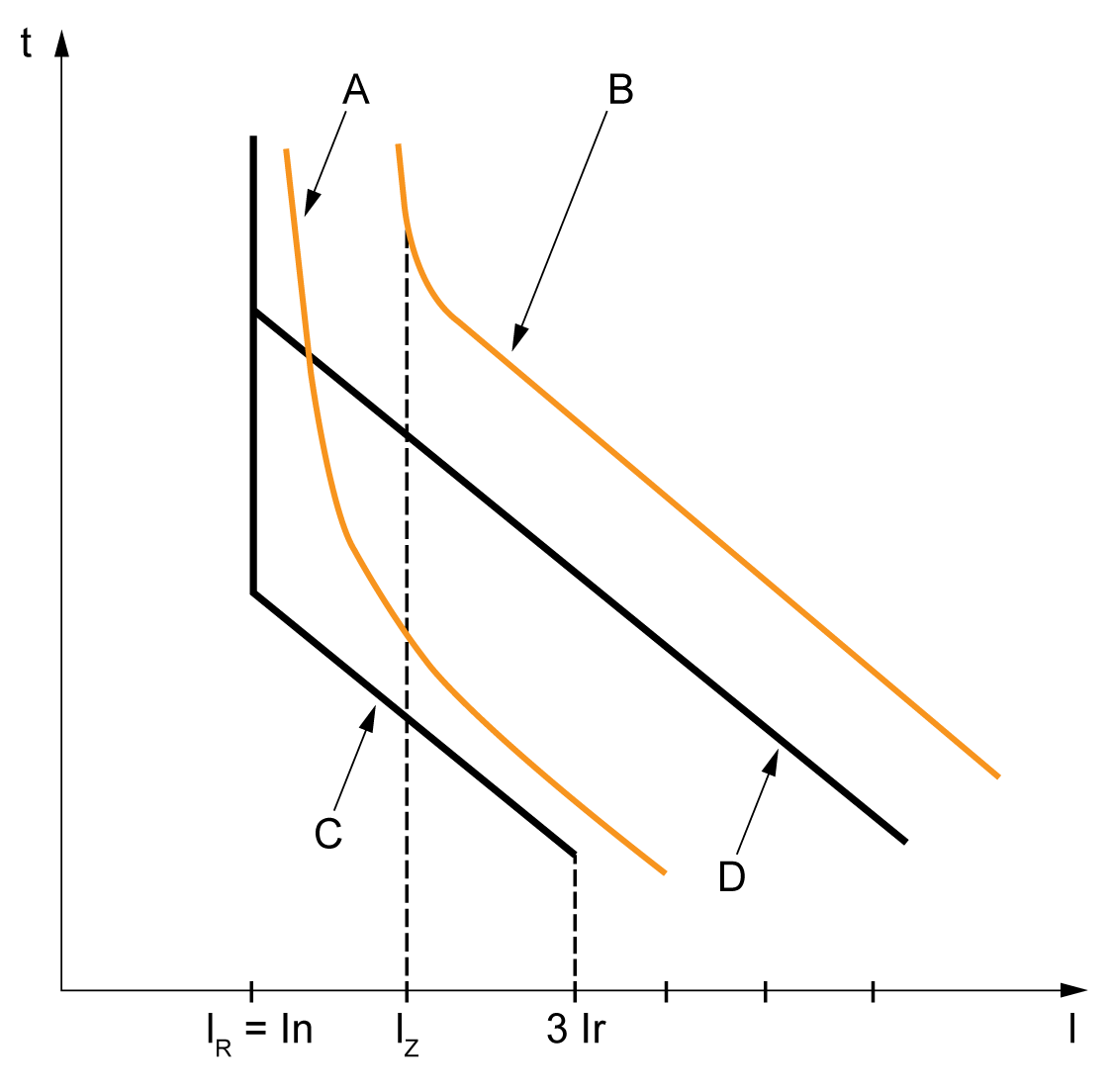

tr 设置示例（按应用）：

A 发电机热限值

B 电缆热限值

C 发电机保护设置 t_LT（最低等级）

D 电缆保护设置 t_LT（最高等级）

中性线保护设置指南

下面是设置中性线保护的部分提示。更多信息，请参阅中性线保护部分。

下表显示长延时保护设置（根据中性线电缆截面）：

中性线导体截面面积	预期谐波	中性线保护设置	长延时保护
小于相线导体截面面积	否	N/2	Ir 根据电缆的 Iz 设置，适用于中性线的 Ir 除以 2
等于相线导体截面面积	否	关	无预期谐波：中性线保护没有必要
等于相线导体截面面积	是	N	预期有谐波：中性线必须通过长延时保护进行保护，设置与相线保护相同
大于相线导体截面面积	否	关	无预期谐波：中性线保护没有必要
大于相线导体截面面积	是	加大 N	预期有谐波：中性线必须通过长延时保护进行保护，设置为相线保护的 1.6 倍（加大中性线）

注: 对于 3 极断路器，必须声明 ENCT 选项。

注: 对于 IT 系统，分布式中性线导体必须进行保护。将中性线保护设定为 N/2、N 或加大 N。
