Surveillance du circuit de déclenchement

Présentation

Lorsque l'unité de contrôle MicroLogic X est sous tension, elle surveille en permanence les éléments suivants :

Circuit interne de déclenchement
Raccordements des capteurs internes (transformateurs de courant internes, calibreur, performeur)
Raccordement entre le déclencheur voltmétrique de déclenchement du disjoncteur (MITOP) et l'unité de contrôle MicroLogic X
Raccordement du transformateur de courant neutre externe (ENCT)
Raccordement du capteur pour la protection différentielle (Vigi)

NOTE: Le mécanisme n'est pas surveillé. Il est recommandé d'effectuer une maintenance préventive, telle que proposée par Schneider Electric. Pour plus d'informations, consultez le document DOCA0099•• MasterPacT MTZ - Interrupteurs-sectionneurs et disjoncteurs IEC avec unité de contrôle MicroLogic X - Guide de maintenance.

Principe de fonctionnement : Voyant Ready

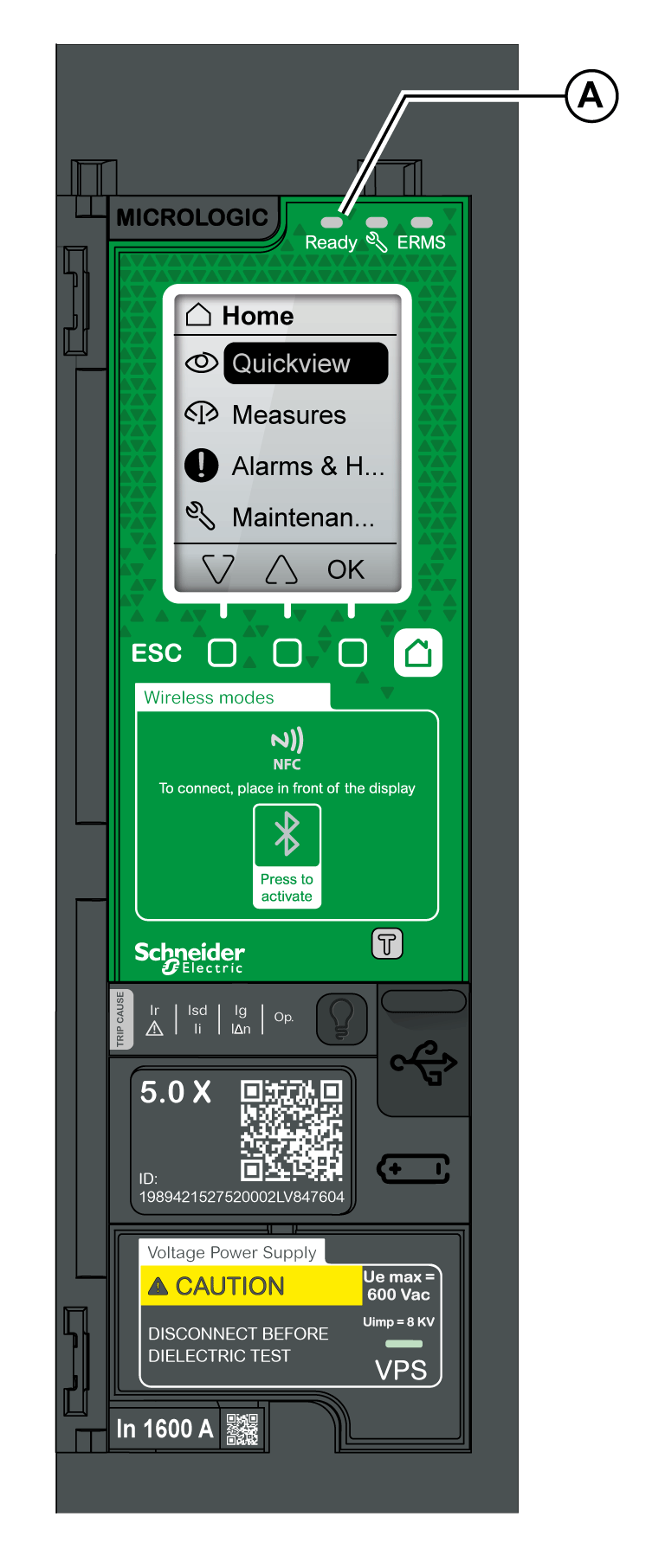

A Voyant Ready

Les conclusions de la surveillance sont indiquées par le voyant Ready situé sur la face avant de l'unité de contrôle MicroLogic X :

Le voyant Ready est vert clignotant : le circuit interne de déclenchement du disjoncteur fonctionne correctement.
Le voyant Ready est éteint :
- L'unité de contrôle MicroLogic X n'est pas sous tension. Dans ce cas, alimentez-la avec un Mobile Power Pack. Si le voyant Ready ne s'allume toujours pas, diagnostiquez le problème en consultant le journal des événements actifs dans Accueil > Alarmes & historique > Alarmes.
- Ou un incident a été détecté sur le circuit de déclenchement. Consultez le journal des événements actifs dans Accueil > Alarmes & historique > Alarmes pour établir un diagnostic.

Etat du disjoncteur

Selon le type d'incident détecté sur le circuit de déclenchement, le disjoncteur peut être déclenché ou pas.

Données de déclenchement et disponibilité

Les données suivantes, concernant la fonction de déclenchement, sont consignées par l'unité de contrôle MicroLogic X :

Nombre total de déclenchements
Nom et date du dernier déclenchement

Les données de déclenchement sont disponibles :

Dans le logiciel EcoStruxure Power Commission
Sur un contrôleur distant via le réseau de communication

Evénements prédéfinis

La surveillance du circuit de déclenchement génère les événements suivants :

Code	Evénement	Historique	Sévérité
0x6407 (25607)	Déclenchement auto-diagnostic	Déclenchement	Haute, avec déclenchement
0x641F (25631)	Déclenchement auto-diagnostic - Disjoncteur	Déclenchement	Haute, avec déclenchement⁽¹⁾
0x1400 (5120)	Dysfonction majeure auto-test UC 1	Diagnostic	Haute, avec déclenchement selon le dysfonctionnement détecté
0x1404 (5124)	Dysfonctionnement majeur sur auto test 2 de l'unité de commande	Diagnostic	Haute, avec déclenchement selon le dysfonctionnement détecté
0x1405 (5125)	Dysfonctionnement majeur sur auto test 3 de l'unité de commande	Diagnostic	Haute, avec déclenchement selon le dysfonctionnement détecté
0x1406 (5126)	Dysfonctionnement majeur sur auto test 4 de l'unité de commande	Diagnostic	Haute, avec déclenchement selon le dysfonctionnement détecté
0x1416 (5142)	Dysfonctionnement majeur sur auto test 5 de l'unité de commande	Diagnostic	Haute, avec déclenchement selon le dysfonctionnement détecté
0x1402 (5122)	Détecteur de courant interne déconnecté	Diagnostic	Haute, avec déclenchement
0x1403 (5123)	ENCT déconnecté	Diagnostic	Haute, avec déclenchement
0x1430 (5168)	Protection réinitialisée au paramétrage par défaut en cas de redémarrage !	Diagnostic	Haute
0x1409 (5129)	Erreur de lecture du connecteur du capteur	Diagnostic	Haute
0x1408 (5128)	Détecteur de fuite à la terre (Vigi) déconnecté	Diagnostic	Haute
0x1438 (5176)	Perte de la tension principale et disjoncteur fermé	Diagnostic	Moyenne
(1) Cet événement est utilisé pour déclencher le disjoncteur en cas de dysfonctionnement majeur des capteurs de courant internes. L'utilisateur peut configurer cet événement de déclenchement en tant qu'événement d'alarme à l'aide du logiciel EcoStruxure Power Commission.

Actions recommandées

Code	Événement	Actions recommandées
0x6407 (25607)	Déclenchement auto-diagnostic	Prévoyez de remplacer l'unité de contrôle MicroLogic X.
0x641F (25631)	Déclenchement auto-diagnostic - Disjoncteur	Remplacez le disjoncteur.
0x1400 (5120)	Dysfonctionnement majeur sur auto test 1 de l'unité de commande	Prévoyez de remplacer l'unité de contrôle MicroLogic X.
0x1404 (5124)	Dysfonctionnement majeur sur auto test 2 de l'unité de commande	Prévoyez de remplacer l'unité de contrôle MicroLogic X.
0x1405 (5125)	Dysfonctionnement majeur sur auto test 3 de l'unité de commande	Prévoyez de remplacer l'unité de contrôle MicroLogic X.
0x1406 (5126)	Dysfonctionnement majeur sur auto test 4 de l'unité de commande	Prévoyez de remplacer l'unité de contrôle MicroLogic X.
0x1416 (5142)	Dysfonctionnement majeur sur auto test 5 de l'unité de commande	Prévoyez de remplacer l'unité de contrôle MicroLogic X.
0x1402 (5122)	Détecteur de courant interne déconnecté	Prévoyez de remplacer l'unité de contrôle MicroLogic X.
0x1403 (5123)	ENCT déconnecté	Vérifiez la connexion du capteur de courant neutre externe (ENCT).
0x1430 (5168)	Protection réinitialisée au paramétrage par défaut en cas de redémarrage !	Mettez à jour le micrologiciel de l'unité de contrôle MicroLogic X avec le logiciel EcoStruxure Power Commission. Sinon, prévoyez de remplacer l'unité de contrôle MicroLogic X.
0x1409 (5129)	Erreur de lecture Calibreur / Performeur	Vérifiez les connexions de calibreur et de performeur. Si la connexion est correcte mais que l'échec se reproduit, remplacez la connexion calibreur/performeur ou l'unité de contrôle.
0x1408 (5128)	Détecteur de fuite à la terre (Vigi) déconnecté	Vérifiez la connexion du capteur de protection différentielle externe (Vigi).
0x1438 (5176)	Perte de la tension principale et disjoncteur fermé	Vérifiez la tension principale sur le jeu de barres.

Contactez le service d'assistance Schneider Electric ou votre technicien de maintenance Schneider Electric pour plus d'informations sur les personnes habilitées à effectuer les actions recommandées.

Réinitialisation d'un événement de déclenchement

Pour plus d'informations sur la réinitialisation du disjoncteur après un déclenchement dû à la détection d'un incident par les autotests MicroLogic X, consultez le document approprié :

MasterPacT MTZ1 - Disjoncteurs et interrupteurs-sectionneurs - Guide utilisateur
MasterPacT MTZ2/MTZ3 - Disjoncteurs et interrupteurs-sectionneurs - Guide utilisateur
