Fonction de fermeture

Présentation

Les unités de contrôle MicroLogic X reçoivent et traitent des ordres électriques de fermeture. Un événement est généré à chaque fermeture.

Principe de fonctionnement

Les ordres de fermeture peuvent être envoyés :

Directement, via un bouton-poussoir de fermeture mécanique
Localement, via un bouton-poussoir de fermeture externe
A distance, via un ordre à distance géré par l'unité de contrôle MicroLogic X.

Les ordres d'ouverture sont prioritaires sur les ordres de fermeture. Aucun ordre de fermeture n'est pris en compte tant qu'un ordre d'ouverture est actif.

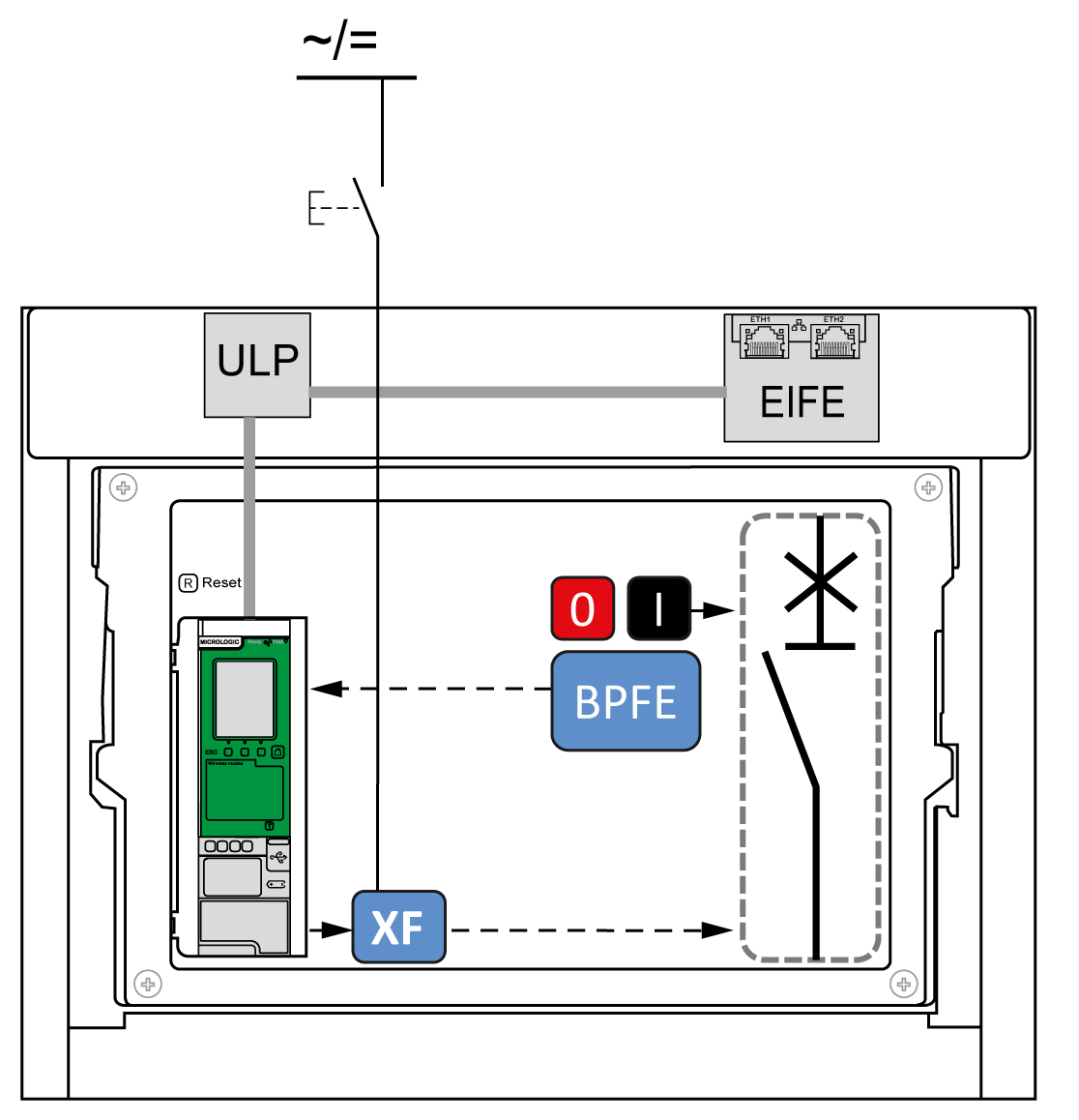

NOTE: Le bouton-poussoir de fermeture électrique BPFE peut être connecté à l'unité de contrôle MicroLogic X, comme indiqué dans le schéma précédent. Dans ce cas, l'unité de contrôle gère la fonction de fermeture et les ordres de fermeture provenant du bouton BPFE. L'ordre de fermeture via BPFE est disponible en mode de contrôle auto et manuel.

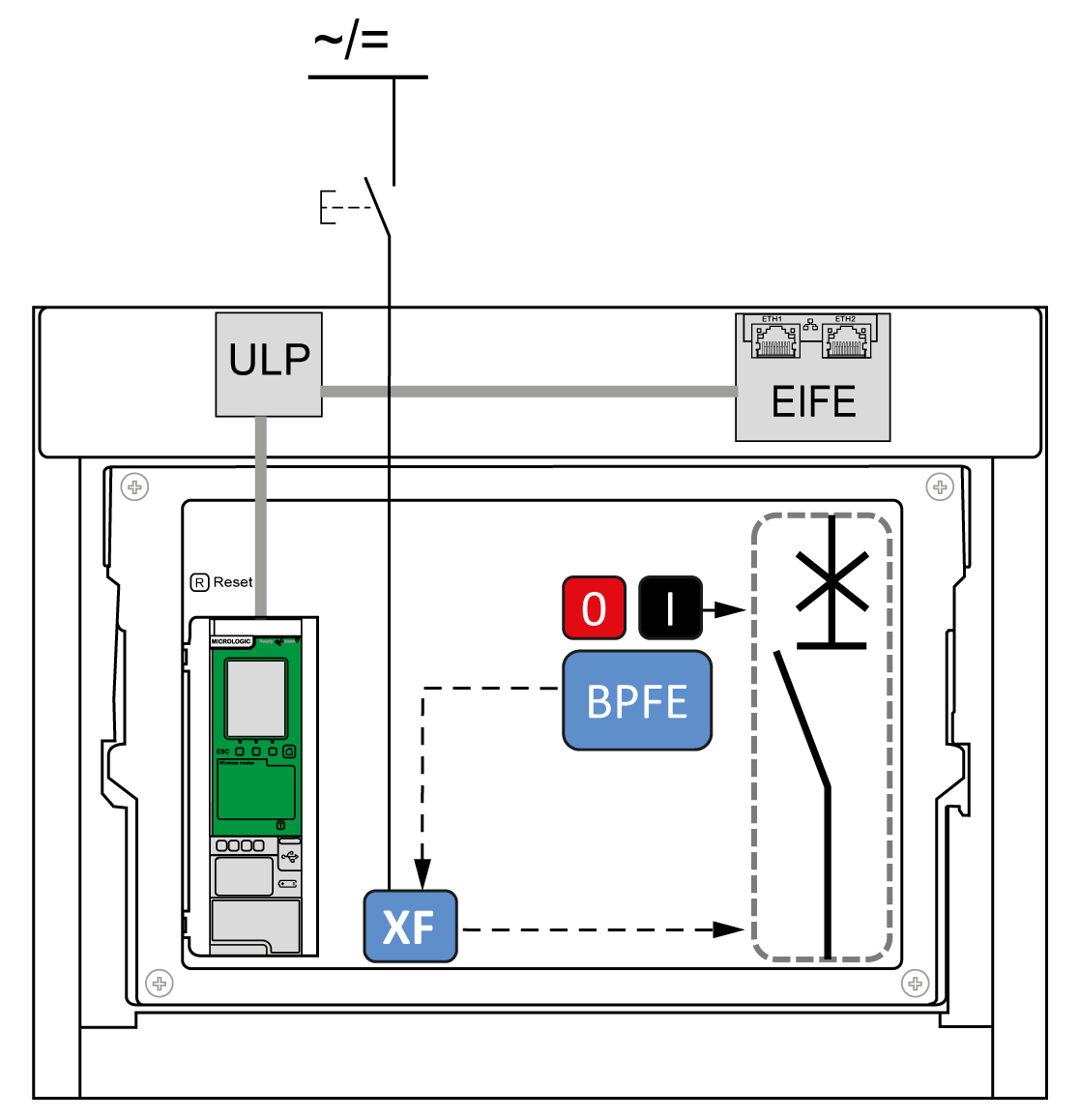

Il est également possible de raccorder le bouton-poussoir de fermeture électrique BPFE au déclencheur voltmétrique de fermeture XF communicant, comme illustré dans le schéma suivant. Dans ce cas, l'unité de contrôle MicroLogic X ne gère pas la fonction de fermeture et seuls les ordres de fermeture en mode manuel sont valides.

Gestion de la fonction de fermeture

DANGER
RISQUE D'ÉLECTROCUTION, D'EXPLOSION OU D'ÉCLAIR D'ARC ÉLECTRIQUE Ne déclenchez pas le disjoncteur sans vérifier que cela ne risque pas d'entraîner une situation dangereuse. Toute personne intervenant sur le réseau électrique doit avoir validé physiquement la bonne exécution des opérations logicielles locales ou distantes qui commandent la fermeture du disjoncteur ou la mise sous tension du circuit électrique. Le non-respect de ces instructions provoquera la mort ou des blessures graves.

DANGER

RISQUE D'ÉLECTROCUTION, D'EXPLOSION OU D'ÉCLAIR D'ARC ÉLECTRIQUE

Ne déclenchez pas le disjoncteur sans vérifier que cela ne risque pas d'entraîner une situation dangereuse.
Toute personne intervenant sur le réseau électrique doit avoir validé physiquement la bonne exécution des opérations logicielles locales ou distantes qui commandent la fermeture du disjoncteur ou la mise sous tension du circuit électrique.

Le non-respect de ces instructions provoquera la mort ou des blessures graves.

AVERTISSEMENT
RISQUE DE FERMETURE SUR DÉFAUT ÉLECTRIQUE Ne refermez pas le disjoncteur sans préalablement vérifier et éventuellement réparer l'installation électrique aval. Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.

L'unité de contrôle MicroLogic X gère les ordres de fermeture émis par les moyens suivants :

Bouton BPFE connecté à l'unité de contrôle MicroLogic X
Module IO avec application prédéfinie Fonctionnement du disjoncteur. Voir Enerlin'X IO - Module d'interface d'entrée/sortie pour un seul disjoncteur - Guide d'exploitation.
Logiciel EcoStruxure Power Commission
Application Application EcoStruxure Power Device via Bluetooth ou USB OTG avec le Digital Module Assistant de ré-enclenchement MasterPacT installé et activé.
Contrôleur distant relié au réseau de communication :
- Pour la communication via le protocole Modbus, voir DOCA0105••Disjoncteurs MasterPacT MTZ avec unités de contrôle MicroLogic X - Communication Modbus - Guide utilisateur
- Pour la communication via la norme IEC 61850, voir DOCA0162••Disjoncteurs MasterPacT MTZ avec unités de contrôle MicroLogic X - Guide de communication IEC 61850
Pages Web IFE/EIFE. Consultez le document approprié :
- Enerlin'X EIFE - Interface Ethernet intégrée pour un disjoncteur débrochable MasterPacT MTZ - Guide utilisateur
- Enerlin'X IFE - Interface Ethernet pour un disjoncteur - Guide utilisateur
- Enerlin'X IFE - Serveur de tableau Ethernet - Guide utilisateur
Afficheur FDM121 connecté au systèmeULP. Voir DOCA0088•• Enerlin'X FDM121 - Module d'affichage en face avant pour un disjoncteur - Guide utilisateur.
Afficheur FDM128 via une interface IFE ou EIFE. Voir DOCA0037•• Enerlin'X FDM128 - Afficheur Ethernet pour huit appareils - Guide utilisateur.

La fonction de fermeture est surveillée par l'unité de contrôle MicroLogic X.

CB open	Le disjoncteur est ouvert
BPFE close	Ordre de fermeture par bouton BPFE (BPFE branché sur l'unité de contrôle MicroLogic X)
Auto: Local	Le mode de contrôle est Auto Local
Inhibit close	Les ordres de fermeture autorisés en mode de contrôle auto sont inhibés
EPD close	Ordre de fermeture par application Application EcoStruxure Power Device avec Digital Module Assistant de ré-enclenchement MasterPacT
EPC USB close	Ordre de fermeture par logiciel EcoStruxure Power Commission sur un PC relié au port mini-USB de l'unité de contrôle
IO local close	Ordre de fermeture local par module IO avec application prédéfinie Fonctionnement du disjoncteur (I6)
FDM121 close	Ordre de fermeture par afficheur FDM121
Auto: Remote	Le mode de contrôle est Auto Remote
COM close	Ordre de fermeture par contrôleur distant
Webpage close	Ordre de fermeture par page Web IFE/EIFE
IO remote close	Ordre de fermeture à distance par module IO avec application prédéfinie Fonctionnement du disjoncteur (I3)
FDM128 close	Ordre de fermeture par afficheur FDM128
EPC COM close	Ordre de fermeture par logiciel EcoStruxure Power Commission via le réseau de communication
Close	Ordre de fermeture MicroLogic X envoyé au déclencheur voltmétrique de fermeture communicant XF

Inhiber la fonction de fermeture

La fonction de fermeture peut être inhibée par l'envoi d'une commande par les moyens suivants :

Réseau de communication ou logiciel EcoStruxure Power Commission
Module IO

NOTE: Dans le logiciel EcoStruxure Power Commission, vous pouvez déterminer si l'inhibition de la fermeture peut être contrôlée ou non via le module IO.

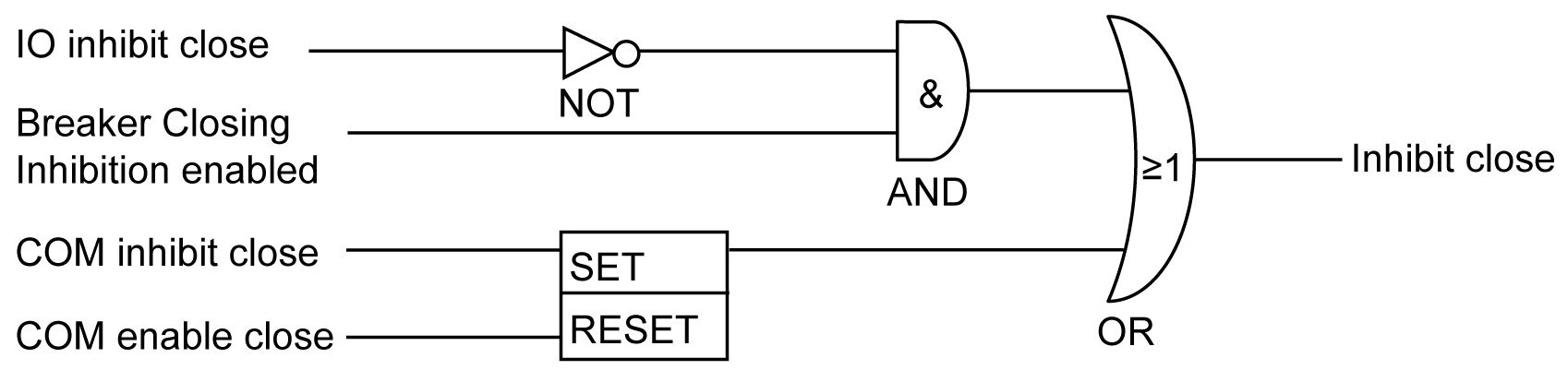

IO Inhibit close	Inhibition de l'ordre de fermeture par module IO avec application prédéfinie Fonctionnement du disjoncteur (I4)
Breaker Closing Inhibition enabled	Paramètre de l'unité de contrôle MicroLogic X réglé à l'aide du logiciel EcoStruxure Power Commission qui permet de contrôler l'inhibition de fermeture via un module IO.
COM inhibit close	Inhibition de l'ordre de fermeture par un contrôleur distant via le réseau de communication ou le logiciel EcoStruxure Power Commission
COM enable close	Activation de l'ordre de fermeture par un contrôleur distant via le réseau de communication ou le logiciel EcoStruxure Power Commission
Inhibit close	Les ordres de fermeture autorisés en mode de contrôle auto sont inhibés (1) ou activés (0)

AVERTISSEMENT
RESTRICTIONS RELATIVES À L'INHIBITION DE LA FERMETURE N'utilisez pas l'ordre d'inhibition de la fermeture pour verrouiller l'appareil en position ouverte. Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.

L'ordre d'inhibition de fermeture inhibe uniquement les ordres de fermeture autorisés en mode de contrôle Auto. Les ordres de fermeture provenant du bouton-poussoir de fermeture mécanique, du BPFE ou du bouton-poussoir directement relié au déclencheur voltmétrique XF ne sont pas inhibés.

Evénements prédéfinis

La fonction génère les événements prédéfinis suivants :

Code	Evénement	Historique	Sévérité
0x1001 (4097)	Disjoncteur fermé	Opération	Faible
0x100A (4106)	Fermeture inhibée par la communication	Opération	Faible
0x1009 (4105)	Fermeture inhibée par l'entrée câblée	Opération	Faible
0x0411 (1041)	Ordre de fermeture envoyé à la bobine XF	Opération	Faible
0x111F (4383)	Le contrôle par entrée digitale est désactivé	Opération	Faible
0x0D06 (3334)	Config. incompatible. IO et CU - dual régl. ou inhib. ferm.	Configuration	Moyenne

Actions recommandées

Code	Événement	Actions recommandées
0x0D06 (3334)	Config. incompatible. IO et CU - dual régl. ou inhib. ferm.	Corrigez l’erreur de configuration avec le logiciel EcoStruxure Power Commission : Erreur de configuration de double réglage : Définissez le mode de commutation sur IO-1 Fil ou IO-2 Fil. Définissez le module IO avec affectation de double réglage Erreur de configuration de la commande d'inhibition de fermeture : Activez l'option Autoriser le contrôle par entrée numérique pour la fermeture du disjoncteur. Définissez le module IO avec Activer/inhiber la commande de fermeture.

Code

Événement

Actions recommandées

0x0D06 (3334)

Config. incompatible. IO et CU - dual régl. ou inhib. ferm.

Corrigez l’erreur de configuration avec le logiciel EcoStruxure Power Commission :

Erreur de configuration de double réglage :
- Définissez le mode de commutation sur IO-1 Fil ou IO-2 Fil.
- Définissez le module IO avec affectation de double réglage
Erreur de configuration de la commande d'inhibition de fermeture :
- Activez l'option Autoriser le contrôle par entrée numérique pour la fermeture du disjoncteur.
- Définissez le module IO avec Activer/inhiber la commande de fermeture.
