Descripción general
TransferPacT Remote proporciona soluciones de transferencia con terminales de entrada y salida.

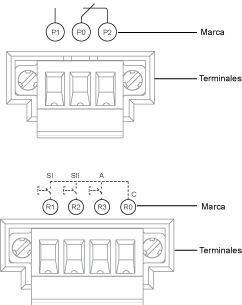

A continuación se muestran los detalles de los terminales de entrada y salida:
|
Bornes |
Marcas |
Definición |
|---|---|---|
|
Disponibilidad del producto |
P0 |
Terminal común para P1, P2 |
|
P1 |
Señal de salida: cuando la tensión de la fuente está en el rango y el producto NO está en modo manual, se cerrará el terminal NO. |
|
|
P2 |
Señal de salida: cuando la tensión de la fuente está en el rango y el producto NC está en modo manual, se abrirá el terminal NC. |
|
|
Transferencia remota |
R0 |
Terminal común para R1, R2, R3 |
|
R1 |
Señal de entrada pasiva, transferencia remota a la posición I cuando se cierra con R0 y dura al menos 200 ms. |
|
|
R2 |
Señal de entrada pasiva, transferencia remota a la posición II cuando se cierra con R0 y dura al menos 200 ms. |
|
|
R3 |
Señal de entrada pasiva, transferencia remota a la posición O cuando se cierra con R0 y dura al menos 200 ms. |
Para obtener más información sobre la instalación de terminales de entrada/salida, consulte las hojas de instrucciones disponible en el sitio web de Schneider Electric:
-
TransferPacT Active Automatic / Automatic / Remote 100–250 A: GEX2525501
-
TransferPacT Active Automatic / Automatic / Remote 320–630 A: GEX2525601
-
TransferPacT Active Automatic / Automatic / Remote 800 A: BQT1751501
