Función de cierre

Presentación

Las unidades de control MicroLogic X reciben y procesan órdenes de cierre eléctrico. Al cerrar, se genera un evento.

Principio de funcionamiento

Las órdenes de cierre se pueden enviar de la siguiente manera:

Directamente mediante un botón pulsador de cierre mecánico.
De forma local mediante un botón pulsador de cierre externo.
A distancia a través de un comando remoto gestionado por la unidad de control MicroLogic X.

Las órdenes de apertura tienen prioridad sobre las de cierre. Las órdenes de cierre no se tienen en cuenta mientras haya una orden de apertura activa.

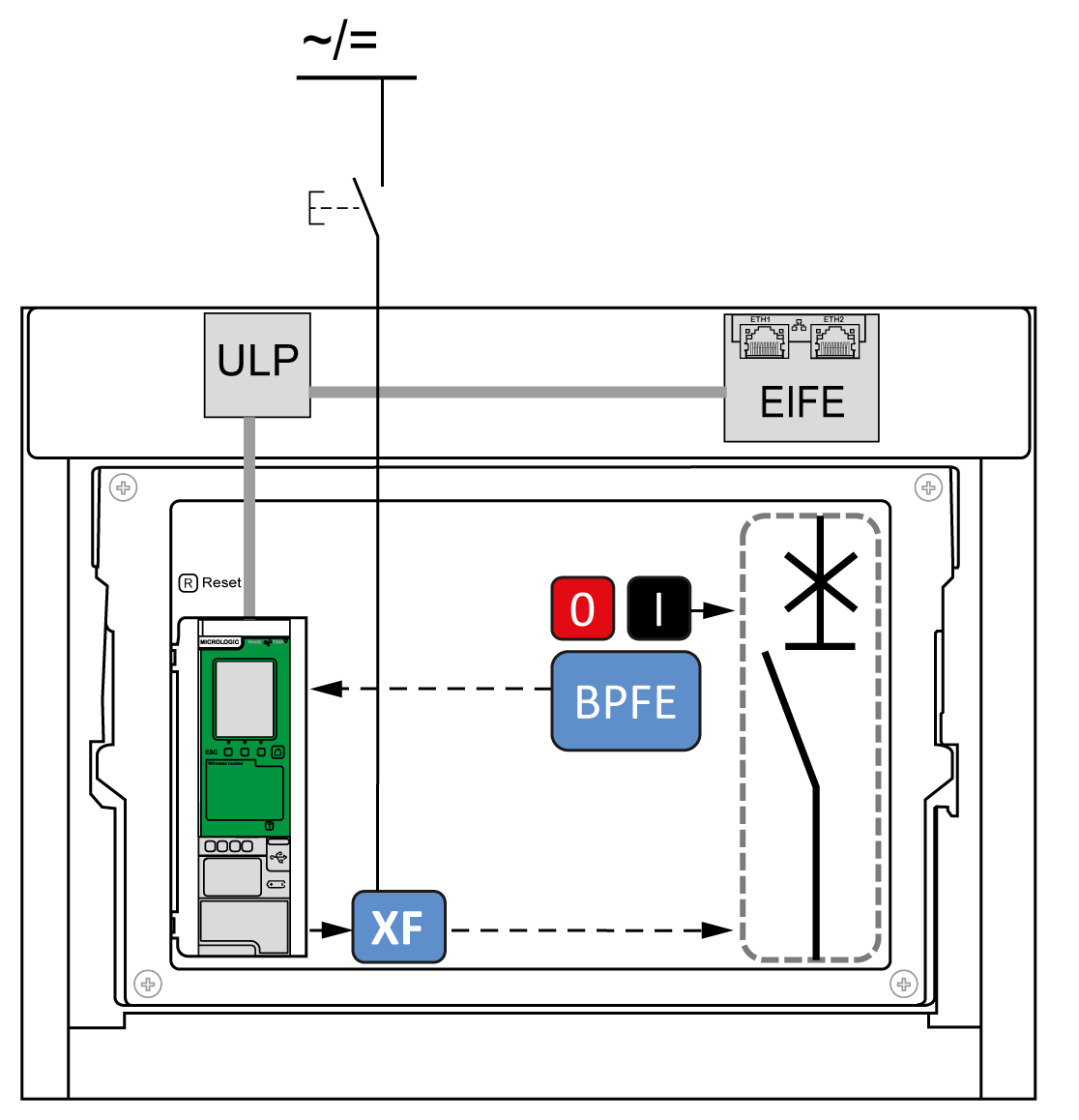

NOTA: Tal como se muestra en el diagrama anterior, el botón pulsador de cierre eléctrico BPFE se puede conectar a la unidad de control MicroLogic X. En este caso, la unidad de control gestionará la función y los comandos de cierre del BPFE. Los comandos de cierre del BPFE están disponibles en los modos de control Manual y Automático.

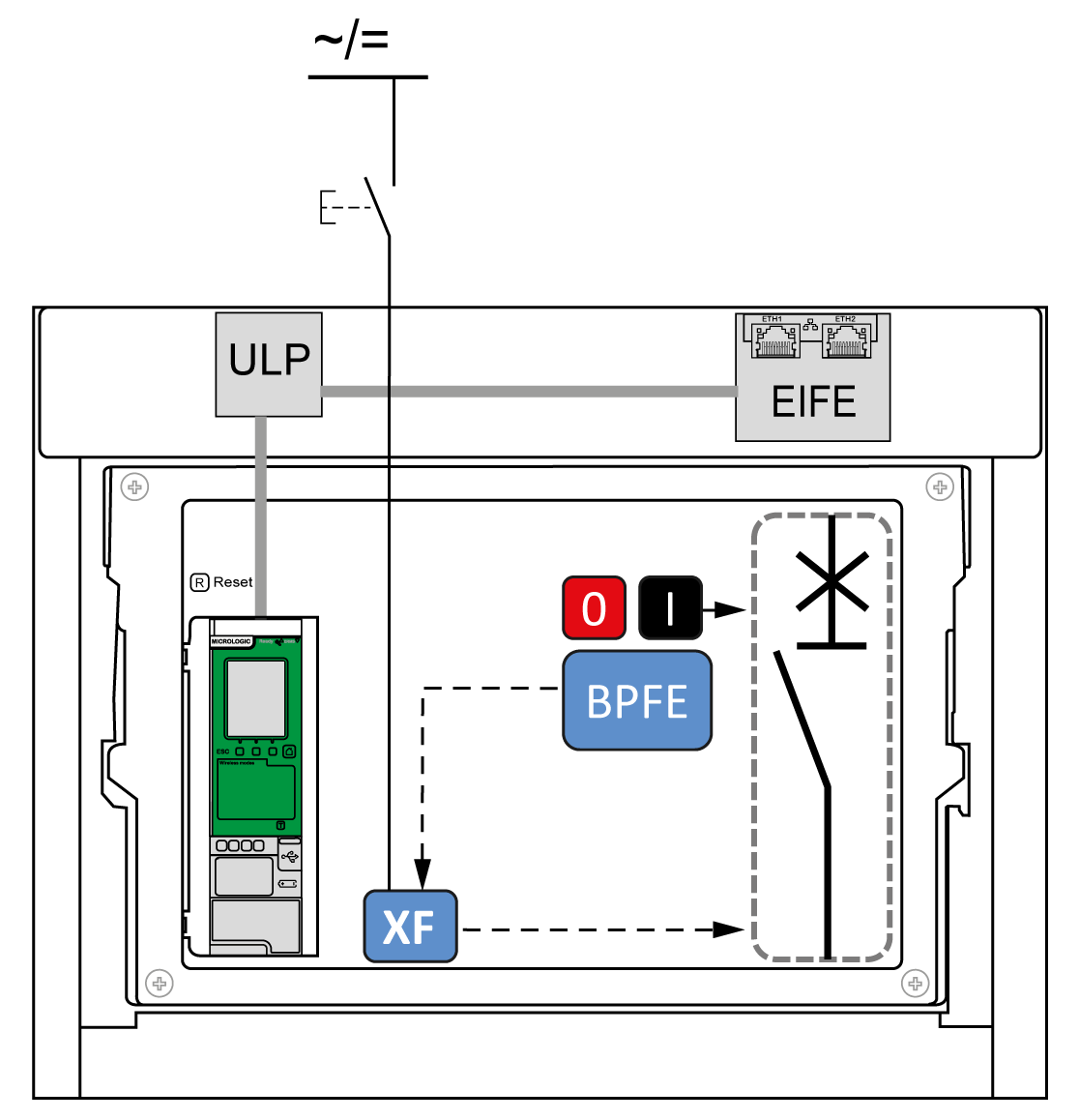

Otra opción es conectar el botón pulsador de cierre eléctrico BPFE a la bobina de cierre comunicante XF, como se muestra en el diagrama a continuación. En este caso, la unidad de control MicroLogic X no gestionará la función de cierre y solo serán válidos los comandos de cierre realizados en el modo Manual.

Gestión de la función de cierre

PELIGRO
RIESGO DE DESCARGA ELÉCTRICA, EXPLOSIÓN O ARCO ELÉCTRICO No use el interruptor automático sin confirmar que no creará una situación de peligro. No permita que ninguna persona trabaje en la red eléctrica sin haber verificado físicamente la ejecución correcta de las acciones locales o remotas del software para cerrar el interruptor automático o conectar el circuito eléctrico. Si no se siguen estas instrucciones, se producirán lesiones graves o la muerte.

PELIGRO

RIESGO DE DESCARGA ELÉCTRICA, EXPLOSIÓN O ARCO ELÉCTRICO

No use el interruptor automático sin confirmar que no creará una situación de peligro.
No permita que ninguna persona trabaje en la red eléctrica sin haber verificado físicamente la ejecución correcta de las acciones locales o remotas del software para cerrar el interruptor automático o conectar el circuito eléctrico.

Si no se siguen estas instrucciones, se producirán lesiones graves o la muerte.

ADVERTENCIA
RIESGO DE CIERRE POR DEFECTO ELÉCTRICO No vuelva a cerrar el interruptor automático sin haber verificado y, si es necesario, reparado la instalación eléctrica aguas abajo. Si no se siguen estas instrucciones, pueden producirse lesiones graves, muerte o daños en el equipo.

La unidad de control MicroLogic X gestiona los comandos de cierre emitidos mediante alguno de los siguientes medios:

BPFE conectado a la unidad de control MicroLogic X.
Módulo IO con la aplicación predefinida de funcionamiento del interruptor. Consulte Enerlin'X IO - Módulo de aplicación de entrada/salida para un interruptor automático - Guía del usuario.
Software EcoStruxure Power Commission.
EcoStruxure Power Device a través de Bluetooth o USB OTG con el Digital Module de asistente de funcionamiento de MasterPacT instalado y activado.
Controlador remoto conectado a la red de comunicación:
- Para la comunicación a través del protocolo Modbus, consulte DOCA0105•• Interruptores automáticos MasterPacT MTZ con unidades de control MicroLogic X - Comunicación Modbus - Guía del usuario.
- Para la comunicación a través de la norma de comunicación IEC 61850, consulte DOCA0162•• MasterPacT MTZ Interruptores automáticos con unidades de control MicroLogic X - Guía de comunicación IEC 61850.
Páginas web IFE/EIFE. Consulte el documento pertinente:
- Enerlin'X EIFE - Interfaz Ethernet integrada para un interruptor automático seccionable MasterPacT MTZ - Guía del usuario
- Enerlin'X IFE - Ethernet Interfaz para un interruptor automático - Guía del usuario
- Enerlin'X IFE - Servidor de panel Ethernet - Guía del usuario
Pantalla FDM121 conectada al sistema ULP. Consulte DOCA0088•• Enerlin'X FDM121 - Módulo de pantalla frontal para un interruptor automático - Guía del usuario.
Pantalla FDM128 mediante interfaz IFE o EIFE. Consulte DOCA0037•• Enerlin'X FDM128 - Pantalla Ethernet para ocho dispositivos - Guía del usuario.

La función de cierre está supervisada mediante la unidad de control MicroLogic X.

CB open	El interruptor automático está abierto
BPFE close	Comando de cierre desde BPFE (si BPFE está conectado a la unidad de control MicroLogic X)
Auto: Local	El modo de control es Auto Local
Inhibit close	Los comandos de cierre permitidos en el modo de control Automático están inhibidos
EPD close	Comando de cierre desde la EcoStruxure Power Device con el Digital Module de asistente de funcionamiento de MasterPacT
EPC USB close	Comando de cierre desde el software EcoStruxure Power Commission conectado al puerto mini-USB en la unidad de control
IO local close	Comando de cierre local desde el módulo IO con la aplicación predefinida de funcionamiento del interruptor (I6)
FDM121 close	Comando de cierre desde la pantalla FDM121
Auto: Remote	El modo de control es Auto Remoto
COM close	Comando de cierre desde un controlador remoto
Webpage close	Comando de cierre desde la página web de IFE/EIFE
IO remote close	Comando de cierre remoto desde el módulo IO con la aplicación predefinida de funcionamiento del interruptor (I3)
FDM128 close	Comando de cierre desde la pantalla FDM128
EPC COM close	Comando de cierre desde el software EcoStruxure Power Commission a través de la red de comunicación
Close	Comando de cierre MicroLogic X hacia la bobina de cierre comunicante XF

Inhibición de la función de cierre

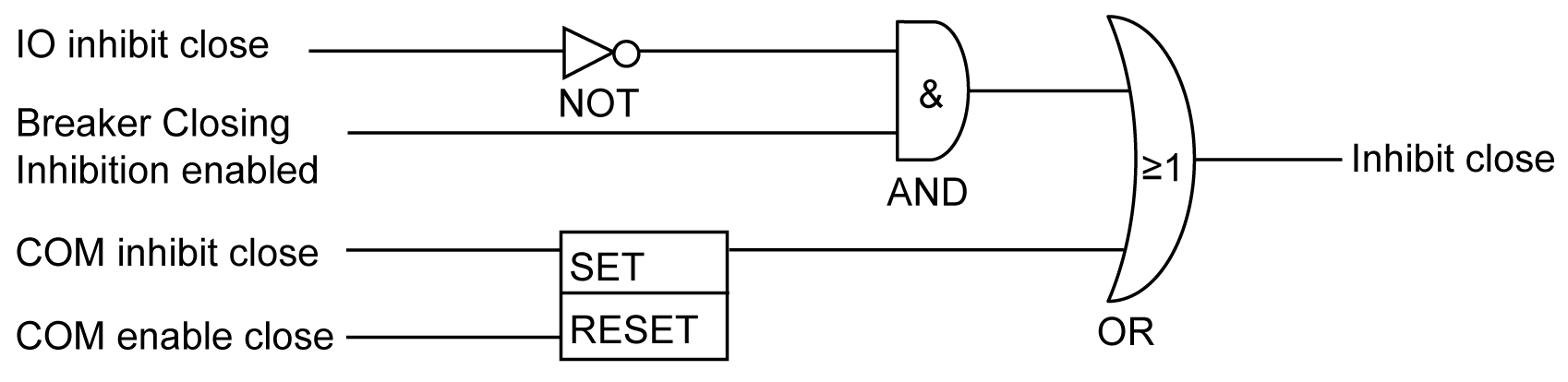

La función de cierre puede inhibirse enviando un comando a través de:

La red de comunicación o el software EcoStruxure Power Commission
El módulo IO

NOTA: Utilizando el software EcoStruxure Power Commission, puede determinar si la inhibición de cierre se puede controlar utilizando el módulo IO o no.

IO Inhibit close	Inhibir comando de cierre desde un módulo IO con la aplicación predefinida de funcionamiento del interruptor (I4)
Breaker Closing Inhibition enabled	Un ajuste de la unidad de control MicroLogic X, que se configura utilizando el software EcoStruxure Power Commission, permite el control de la inhibición de cierre por medio del módulo IO.
COM inhibit close	Inhibir comando de cierre desde un controlador remoto a través de la red de comunicación o desde el software EcoStruxure Power Commission
COM enable close	Habilitar comando de cierre desde un controlador remoto a través de la red de comunicación o desde el software EcoStruxure Power Commission
Inhibit close	Los comandos de cierre permitidos en el modo de control Automático están inhibidos (1) o activados (0)

ADVERTENCIA
RESTRICCIÓN DE INHIBICIÓN DE CIERRE No utilice la inhibición del comando de cierre para bloquear el aparato en posición abierta. Si no se siguen estas instrucciones, pueden producirse lesiones graves, muerte o daños en el equipo.

La inhibición del comando de cierre solo inhibe los comandos de cierre permitidos en el modo de control automático. Los comandos de cierre emitidos desde el botón pulsador de cierre mecánico o BPFE, o bien desde el botón pulsador conectado directamente a la bobina XF no se inhibirán.

Eventos predefinidos

La función genera los siguientes eventos predefinidos:

Código	Evento	Historial	Gravedad
0x1001 (4097)	Interruptor automático cerrado	Funcionamiento	Baja
0x100A (4106)	Cierre inhibido por comunicación	Funcionamiento	Baja
0x1009 (4105)	Cierre inhibido por el módulo IO	Funcionamiento	Baja
0x0411 (1041)	Orden de cierre enviada a bobina XF	Funcionamiento	Baja
0x111F (4383)	El control mediante entrada digital esta desactivado	Funcionamiento	Baja
0x0D06 (3334)	Config incomp IO y UC-doble ajuste o inhib cerrada	Configuración	Media

Acciones recomendadas

Código	Suceso	Acciones recomendadas
0x0D06 (3334)	Config incomp IO y UC-doble ajuste o inhib cerrada	Corrija el error de configuración con el software EcoStruxure Power Commission: Error de configuración de configuración dual: Establezca el modo de conmutador en cable IO-1 o cable IO-2. Establezca el módulo IO con asignación de configuración doble. Error de configuración de orden de inhibición de cierre: Establezca Permitir control mediante entrada digital al cerrar interruptor automático como activado. Establezca el módulo IO con asignación de Habilitar/Inhibir comando de cierre.

Código

Suceso

Acciones recomendadas

0x0D06 (3334)

Config incomp IO y UC-doble ajuste o inhib cerrada

Corrija el error de configuración con el software EcoStruxure Power Commission:

Error de configuración de configuración dual:
- Establezca el modo de conmutador en cable IO-1 o cable IO-2.
- Establezca el módulo IO con asignación de configuración doble.
Error de configuración de orden de inhibición de cierre:
- Establezca Permitir control mediante entrada digital al cerrar interruptor automático como activado.
- Establezca el módulo IO con asignación de Habilitar/Inhibir comando de cierre.
