合闸功能

合闸命令可通过下列方式发送：

• 直接通过机械合闸按钮。

• 通过本地外部合闸按钮。

• 远程通过 MicroLogic X 控制单元管理的远程命令。

分闸命令优先于合闸命令。分闸命令活动期间，将不考虑任何合闸命令。

危险
电击、爆炸或弧闪的危险 在确认操作断路器不会导致危险情况后，才能继续执行此操作。 在没有亲自验证本地或远程软件操作是否能够成功将断路器合闸或者接通电路的情况下，任何人都不得使用电网。 未按说明操作将导致人身伤亡等严重后果。

警告
电气故障引起合闸的危险 未首先进行检查请勿再次合闸断路器，如有必要，请维修下游电气设备。 未按说明操作可能导致人身伤亡或设备损坏等严重后果。

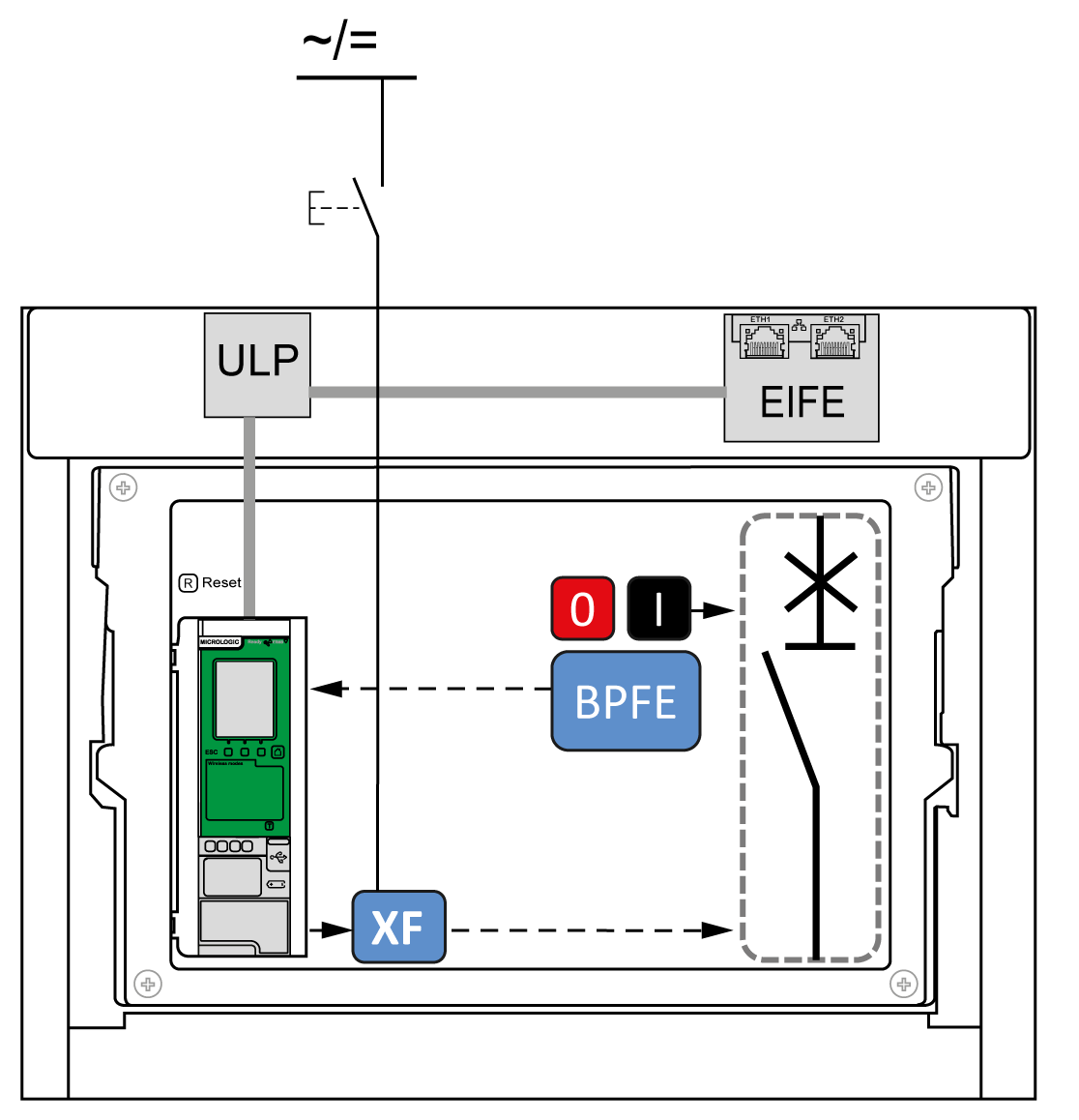

MicroLogic X 控制单元管理通过下列方式发出的合闸命令：

• BPFE（连接 MicroLogic X 控制单元）。

• 分断操作预定义应用程序的 IO 模块。请参阅 Enerlin'X IO - 用于单个断路器的输入/输出应用程序模块 - 用户指南。

• EcoStruxure Power Commission 软件.

• EcoStruxure Power Device 应用（通过 Bluetooth 或 USB OTG，且已安装和激活 MasterPacT 操作助手 Digital Module）。

• 连接到通讯网络的远程控制器：

  • 有关通过 Modbus 协议的通讯，请参阅 DOCA0105•• 带 MicroLogic X 控制单元的 MasterPacT MTZ 断路器 - Modbus 通讯 - 用户指南。

  • 有关通过 IEC 61850 通讯标准的通讯，请参阅 DOCA0162•• 带 MicroLogic X 控制单元的 MasterPacT MTZ 断路器 - IEC 61850 通讯指南。

• IFE/EIFE 网页。请参阅相关文档：

  • Enerlin'X EIFE - 用于单个 MasterPacT MTZ 抽出式断路器的嵌入式 Ethernet 接口 - 用户指南

  • Enerlin'X IFE - 用于单个断路器的 Ethernet 接口 - 用户指南

  • Enerlin'X IFE - Ethernet 交换机服务器 - 用户指南

• 连接到 ULP 系统的 FDM121 显示器。请参阅 DOCA0088••Enerlin'X FDM121 - 用于单个断路器的前显示模块 - 用户指南。

• FDM128 显示器（通过 IFE 或 EIFE 接口）。请参阅 DOCA0037••Enerlin'X FDM128 - 用于 8 台设备的 Ethernet 显示器 - 用户指南。

合闸功能通过 MicroLogic X 控制单元进行监测。

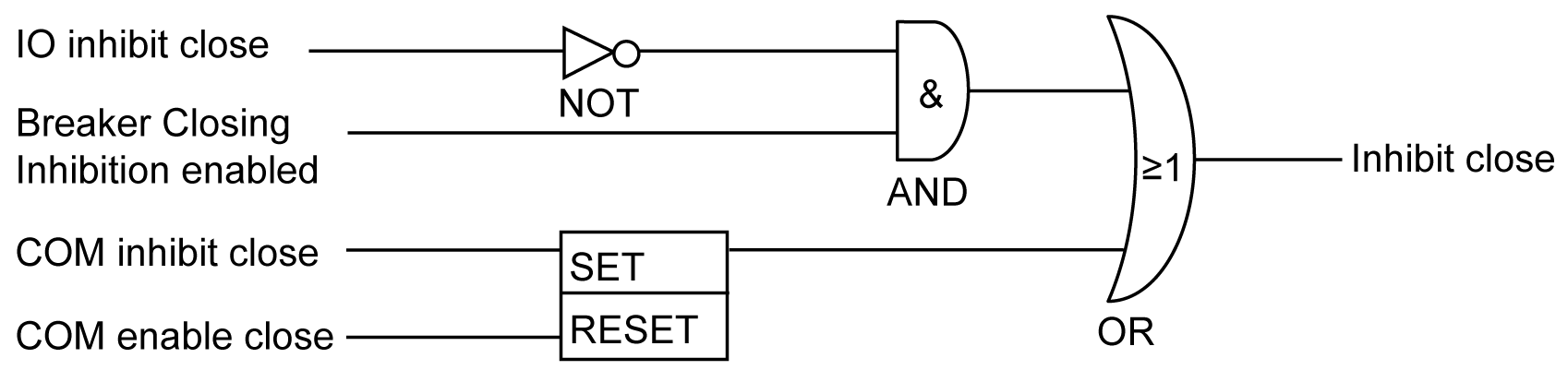

可以通过发送命令的方式来禁用关闭功能，该命令通过以下途径发送：

• 通讯网络或者 EcoStruxure Power Commission 软件

• 通过 IO 模块发送

警告
受限制的合闸禁止 不得使用禁止合闸命令来将设备锁定在分闸位置。 未按说明操作可能导致人身伤亡或设备损坏等严重后果。

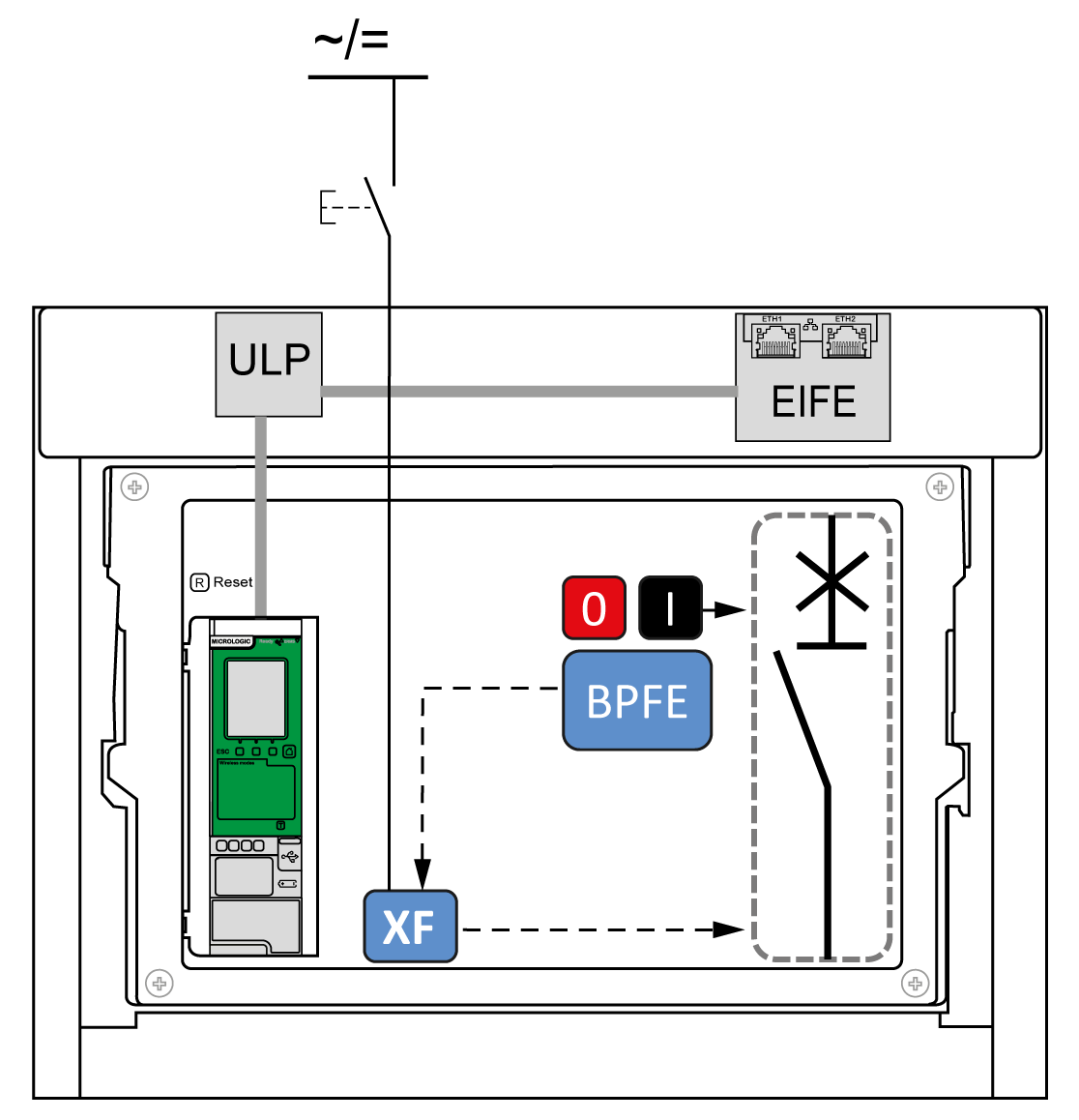

禁用关闭命令只会禁用自动控制模式中允许的关闭命令。由机械关闭按钮或 BPFE 下发的关闭命令或者由直接连接到 XF 线圈的按钮下发的关闭命令不受禁用。
