Protección de defecto a tierra (G o ANSI 50N-TD/51N)
Presentación
La protección de defecto a tierra suministra protección contra defectos de fase a tierra, y es más sensible que la protección basada únicamente en la corriente de fase. Suele utilizarse en los sistemas TN-S, pero también puede utilizarse en otros sistemas de puesta a tierra.
La protección de defecto a tierra se basa en la suma de la corriente en las fases y el neutro o en la señal proporcionada por un sensor externo, un transformador de corriente del neutro externo (ENCT) o un transformador de corriente para Source Ground Return (SGR) por medio del módulo MDGF.
 ADVERTENCIA |
|---|
|
RIESGO DE DAÑOS EN EL EQUIPO
Con unidad de control MicroLogic X para estándar IEC, al utilizar Source Ground Return (SGR)
con el módulo MDGF:
Si no se siguen estas instrucciones, pueden producirse lesiones graves, muerte o daños
en el equipo.
|
Disponibilidad
La protección de defecto a tierra está disponible en:
-
Unidades de control MicroLogic 6.0 X para la norma IEC
-
Unidades de control MicroLogic 6.0 X para la norma UL
-
Interruptores automáticos tripolares y tetrapolares
Se pueden utilizar sensores externos:
-
Transformador externo de corriente de neutro (ENCT): medición de la corriente en el neutro. Para obtener información acerca de la instalación de ENCT, consulte la hoja de instrucciones en el sitio web de Schneider Electric: NHA14388.
-
Protección Source Ground Return (SGR): incluye protección de defecto a tierra y un sensor SGR instalado alrededor de la conexión del neutro del transformador a tierra.
La protección de defecto a tierra se alimenta con la corriente que fluye por los transformadores de corriente interna del interruptor automático, por lo que no requiere de ninguna fuente de alimentación externa adicional.
Principio de funcionamiento
La corriente de defecto a tierra se calcula o se mide según la configuración del interruptor automático, tal como se muestra en la tabla siguiente.
|
Configuración del interruptor automático |
Corriente de defecto a tierra Ig |
|---|---|
|
3P |
Ig = I1 + I2 + I3 |
|
4P |
Ig = I1 + I2 + I3 + IN |
|
3P + ENCT |
Ig = I1 + I2 + I3 + IN (ENCT) |
|
3P o 4P + SGR |
Ig = ISGR |
 |

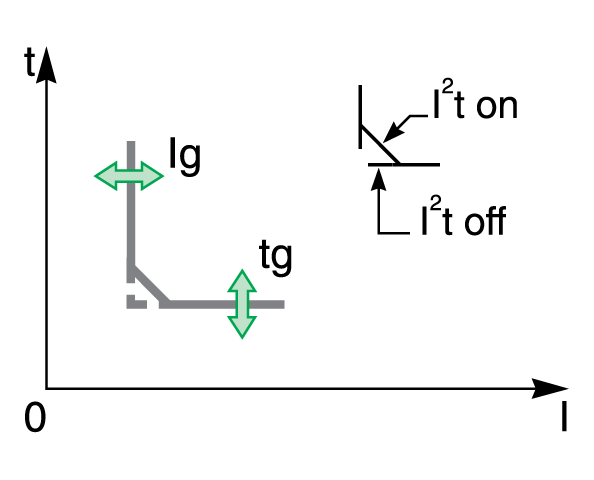

El umbral de protección contra defecto a tierra Ig establece el nivel de corriente de defecto a tierra donde se dispara el interruptor automático al alcanzar la temporización tg de protección contra defecto a tierra. La temporización tg establece el tiempo durante el que el interruptor automático tiene un defecto a tierra dentro del intervalo Ig del umbral de protección de defecto a tierra . La temporización tg puede ajustarse en:
|
La protección de defecto a tierra se basa en la corriente de valor eficaz verdadera de las fases y del neutro, hasta el armónico 15.
Para el disparo en caso de fallo eléctrico intermitente, la unidad de control acumula las corrientes intermitentes en el intervalo de disparo de defecto a tierra que no duren lo suficiente como para desencadenar un disparo. Esta acumulación origina tiempos de disparo más cortos que los establecidos.
Ajuste de la protección
La protección de defecto a tierra se puede activar o desactivar.
Los ajustes de protección de defecto a tierra son:
-
Modo Ig: activa (ON) o desactiva (OFF) la protección de defecto a tierra
-
Ig: umbral de protección contra defecto a tierra
-
tg: temporización de protección contra defecto a tierra
-
I²t (tg): curva de protección contra defecto a tierra (I²t ON o I²t OFF)
Pueden ajustarse de la siguiente manera:
-
En la pantalla de MicroLogic X, en
-
Con el software EcoStruxure Power Commission (protegido con contraseña)
-
Con EcoStruxure Power Device (protegido con contraseña)
-
Mediante el envío de un comando de ajuste a través de la red de comunicación (protegido con contraseña)
La protección de defecto a tierra puede duplicarse si se activa la configuración dual.
Ajustes de protección
Configuración de Ig para la norma IEC MicroLogic 6.0 X
|
Ajuste |
Unidad |
Rango |
Paso |
Ajuste de fábrica |
Precisión |
|---|---|---|---|---|---|
|
Modo Ig |
– |
ON/OFF |
– |
ON |
– |
|
Ig(1) |
A |
0,2-1 × In |
10 A |
0,2 × In |
+/– 10 % |
|
(1) Para In ≤ 400 A, el intervalo de ajuste de Ig es 0,3-1 × In (ajuste de fábrica: 0,3 x In) |
|||||
Configuración de Ig para la norma UL MicroLogic 6.0 X
|
Ajuste |
Unidad |
Rango |
Paso |
Ajuste de fábrica |
Precisión |
|---|---|---|---|---|---|
|
Modo Ig |
– |
ON (siempre activado) |
– |
ON |
– |
|
Ig para In ≤ 400 A |
A |
0,3-1 x In |
0,1 × In |
0,3 x In |
+/– 10 % |
|
Ig para 400 A < In ≤ 1200 A |
A |
0,2-1 x In |
0,1 x In |
0,2 x In |
+/– 10 % |
|
Ig para In > 1200 A |
A |
500-1200 A |
– |
500 A |
+/– 10 % |
Configuración de tg para las normas IEC y UL MicroLogic 6.0 X
|
Ajuste |
Unidad |
Valor de ajuste |
||||
|---|---|---|---|---|---|---|
|
tg con I²t OFF |
s |
0 |
0,1 |
0,2 |
0,3 |
0,4 |
|
tg con I²t ON |
s |
– |
0,1 |
0,2 |
0,3 |
0,4 |
|
Tiempo sin disparo |
s |
> 0,02 |
> 0,08 |
> 0,14 |
> 0,23 |
> 0,36 |
|
Tiempo máximo de corte |
s |
< 0,08 |
< 0,14 |
< 0,20 |
< 0,32 |
< 0,50 |
El valor de ajuste predeterminado de la temporización tg es 0 s con I²t OFF.
Prueba de la protección
Para probar el funcionamiento de la protección de defecto a tierra, siga estos pasos:
|
Paso |
Acción |
|---|---|
|
1 |
Compruebe que el interruptor automático esté cerrado y que la unidad de control reciba alimentación (el indicador LED Ready parpadea). |
|
2 |
Utilice un destornillador fino para empujar brevemente (< 1 s) el botón de prueba (T) en la cara frontal de la unidad de control MicroLogic X. Esta acción se registra como un evento. |
|
3 |
El interruptor automático se dispara. Se genera un evento. |
|
4 |
Si el interruptor automático no se dispara, se genera un evento. Póngase en contacto con su representante de servicios de Schneider Electric. |
Enclavamiento selectivo de zona (ZSI)
Si ZSI IN no se establece en 1 (circuito abierto entre los terminales Z3 y Z4), el tiempo máximo de corte será de 0,08 s con independencia del valor de ajuste de tg.
Si ZSI IN se establece en 1 y se conecta a la toma ZSI OUT de un aparato aguas abajo (o si no se utiliza la función ZSI y existe un puente entre los terminales Z3 y Z4), se utilizará la temporización tg.
El umbral Ig activa ZSI OUT (terminales Z1 y Z2).
Eventos predefinidos
La función genera los siguientes eventos predefinidos:
|
Código |
Evento |
Historial |
Gravedad |
|---|---|---|---|
|
0x6403 (25603) |
|
Disparo |
Alta |
|
0x641E (25630) |
|
Disparo |
Alta |
|
0x6203 (25091) |
|
Protección |
Baja |
|
0x6303 (25347) |
|
Protección |
Media |
|
0x142A (5162) |
|
Diagnóstico |
Baja |
|
0x1413 (5139) |
|
Diagnóstico |
Alta |
|
0x142C (5164) |
|
Diagnóstico |
Media |
|
0x142D (5165) |
|
Diagnóstico |
Baja |
Los eventos predefinidos no pueden ser modificados por el usuario. Para obtener información general acerca de los eventos, consulte Gestión de eventos.
Los eventos de protección se generan de la manera siguiente:
-
El evento de inicio se genera cuando la protección se dispara.
-
El evento de funcionamiento se genera cuando transcurre la temporización de la protección.
-
El evento de disparo se genera cuando se activa la bobina de disparo del interruptor automático (MITOP).
Acciones recomendadas
|
Código |
Suceso |
Acciones recomendadas |
|---|---|---|
|
0x6403 (25603) |
|
Reinicie el aparato o utilice el asistente de restauración de la alimentación de EcoStruxure Power Device. |
|
0x641E (25630) |
|
Reinicie el dispositivo o utilice el asistente de restauración de la alimentación de la EcoStruxure Power Device. |
|
0x1413 (5139) |
|
Reinicie la prueba. Si falla de nuevo, sustituya la unidad de control. |
|
0x142D (5165) |
|
Salga del estado de inhibición después de la prueba. |
Restablecimiento de un evento de disparo
Para obtener información acerca de cómo restablecer el interruptor automático después de un disparo debido a un fallo eléctrico, consulte el documento correspondiente:
-
MasterPacT MTZ1 - Interruptores automáticos e interruptores en carga - Guía del usuario
-
MasterPacT MTZ2/MTZ3 - Interruptores automáticos e interruptores en carga - Guía del usuario
