监测脱扣电路

当 MicroLogic X 控制单元加电时，它提供对下列项目的经常性监测：

注: 不监控机械机构。建议执行 Schneider Electric 计划的预防性维护。有关更多信息，请参阅 DOCA0099•• MasterPacT MTZ - 带 MicroLogic X 控制单元的 IEC 隔离开关和断路器 - 维护指南。

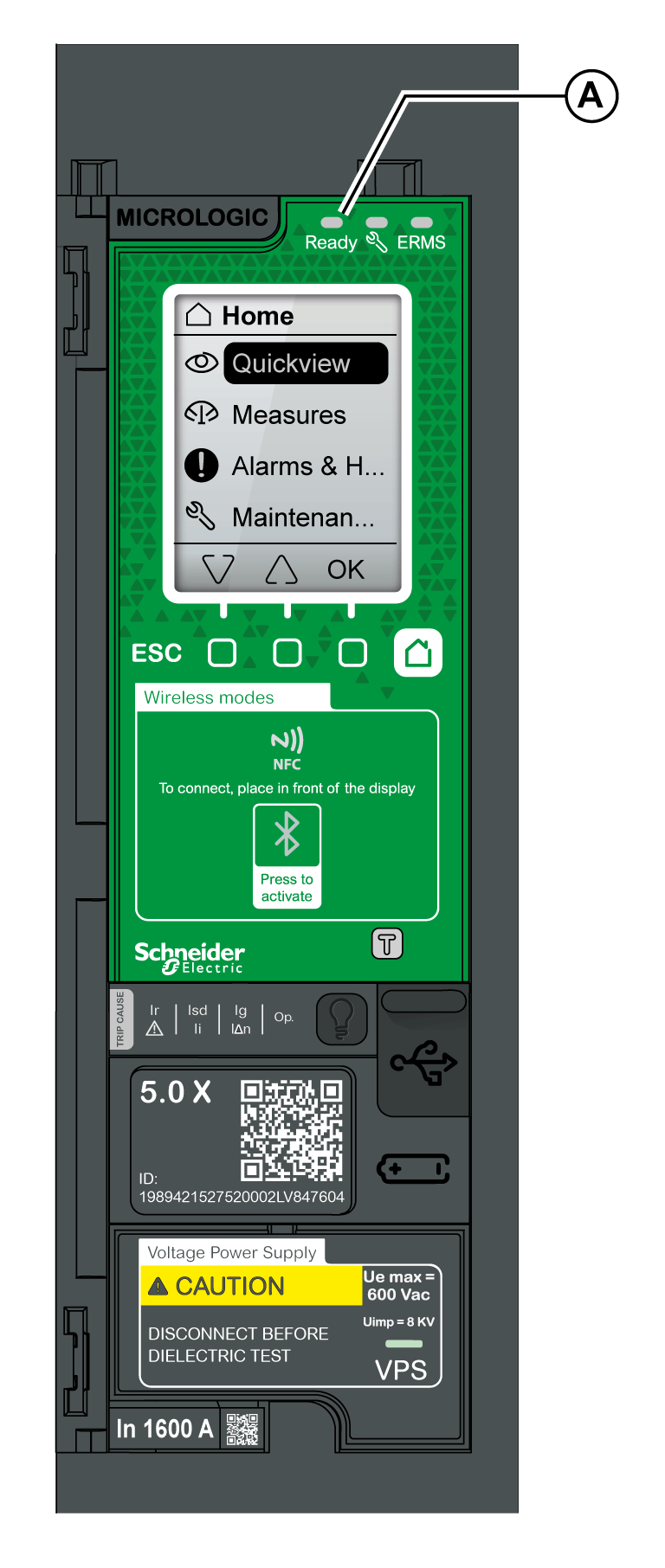

A Ready LED

监测结果通过 MicroLogic X 控制单元正面的 Ready LED 指示，具体如下：

Ready LED 闪烁绿色：断路器的内部脱扣电路功能正常
Ready LED 熄灭：
- MicroLogic X 控制单元未通电。使用 Mobile Power Pack 向控制单元供电。如果 Ready LED 仍然熄灭，请在主页 > 报警和历史记录 > 报警屏幕查阅活动事件日志以诊断问题。
- 或者，检测到脱扣电路存在异常。请在主页 > 报警和历史记录 > 报警屏幕查阅活动事件日志以诊断问题。

检测到脱扣电路异常之后，断路器有可能脱扣，也可能不脱扣，具体取决于检测到的异常类型。

MicroLogic X 控制单元记录下列关于脱扣功能的数据：

脱扣数据可通过下列方法查看：

监测脱扣电路可生成下列事件：

代码	事件	历史记录	严重性
0x6407 (25607)	自诊断脱扣	脱扣	高严重性与脱扣
0x641F (25631)	断路器自诊断脱扣	脱扣	高严重性与脱扣⁽¹⁾
0x1400 (5120)	控制单元自检严重故障 1	诊断	高严重性，与脱扣（具体取决于检测到的故障）
0x1404 (5124)	控制单元自检严重故障 2	诊断	高严重性，与脱扣（具体取决于检测到的故障）
0x1405 (5125)	控制单元自检严重故障 3	诊断	高严重性，与脱扣（具体取决于检测到的故障）
0x1406 (5126)	控制单元自检严重故障 4	诊断	高严重性，与脱扣（具体取决于检测到的故障）
0x1416 (5142)	控制单元自检严重故障 5	诊断	高严重性，与脱扣（具体取决于检测到的故障）
0x1402 (5122)	内部电流互感器已断开连接	诊断	高严重性与脱扣
0x1403 (5123)	外部中性线电流互感器已断开连接	诊断	高严重性与脱扣
0x1430 (5168)	保护设置复位成出厂设置值	诊断	高
0x1409 (5129)	无法读取互感器插头	诊断	高
0x1408 (5128)	接地漏电 (Vigi) 互感器已断开连接	诊断	高
0x1438 (5176)	主电压丢失且断路器合闸	诊断	中等
(1) 事件用于在内部电流互感器发生重大故障的情况下使断路器脱扣。用户可以使用 EcoStruxure Power Commission 软件将此脱扣事件配置为报警事件。

代码	事件	建议操作
0x6407 (25607)	自诊断脱扣	计划更换 MicroLogic X 控制单元。
0x641F (25631)	断路器自诊断脱扣	更换断路器。
0x1400 (5120)	控制单元自检严重故障 1	计划更换 MicroLogic X 控制单元。
0x1404 (5124)	控制单元自检严重故障 2	计划更换 MicroLogic X 控制单元。
0x1405 (5125)	控制单元自检严重故障 3	计划更换 MicroLogic X 控制单元。
0x1406 (5126)	控制单元自检严重故障 4	计划更换 MicroLogic X 控制单元。
0x1416 (5142)	控制单元自检严重故障 5	计划更换 MicroLogic X 控制单元。
0x1402 (5122)	内部电流互感器已断开连接	计划更换 MicroLogic X 控制单元。
0x1403 (5123)	外部中性线电流互感器已断开连接	检查外置中性线电流互感器 (ENCT) 的连接。
0x1430 (5168)	保护设置复位成出厂设置值	利用 EcoStruxure Power Commission 软件更新 MicroLogic X 控制单元固件。否则，计划更换 MicroLogic X 控制单元。
0x1409 (5129)	无法读取互感器插头	检查互感器插头和功能插头的连接。如果连接良好但依然失败，则更换互感器插头或控制单元。
0x1408 (5128)	接地漏电 (Vigi) 互感器已断开连接	检查外部接地漏电 (Vigi) 互感器的连接。
0x1438 (5176)	主电压丢失且断路器合闸	检查母线上的主电压。

有关谁能够执行建议操作的更多信息，请联系 Schneider Electric 技术支持部门或您的 Schneider Services 现场服务代表。

有关在因 MicroLogic X 自检检测到异常而脱扣之后复位断路器的说明，请参阅相关文档：
