MicroLogic X 控制单元：简介

MasterPacT MTZ 断路器（带有 MicroLogic X 控制单元）可提供保护、测量、诊断、通讯和远程操作等功能。该控制单元可通过可选数字模块进行定制。

MicroLogic X 控制单元可实现本地或远程操作和监测 MasterPacT MTZ 断路器。

IEC 标准的 MicroLogic X 控制单元包括：

UL 标准的 MicroLogic X 控制单元包括：

除非像下面这样专门标示，否则本指南中的信息同时适用于 IEC 标准和 UL 标准：

在本指南中，电气相被描述为相 1、相 2、相 3，其中同时涉及 IEC 标准和 UL 标准，其对应关系如下：

下表显示了 MasterPacT MTZ 断路器（带 IEC 标准的 MicroLogic X 控制单元）提供的标准功能：

	MicroLogic 2.0 X	MicroLogic 5.0 X	MicroLogic 6.0 X	MicroLogic 7.0 X
商业型号	LV847600	LV847602	LV847603	LV847604
长延时过流保护 (L)	✔	✔	✔	✔
短延时过流保护 (S)	–	✔	✔	✔
瞬时过流保护 (I)	✔	✔	✔	✔
接地故障保护 (G)	–	–	✔	–
接地漏电保护 (V)	–	–	–	✔
中性线保护	✔	✔	✔	✔
双重设置	✔	✔	✔	✔
过流和脱扣原因指示器	✔	✔	✔	✔
区域选择联锁	–	✔	✔	✔
脱扣日志	✔	✔	✔	✔
设置变更可追溯性	✔	✔	✔	✔
嵌入式功率计，1 类	✔	✔	✔	✔
嵌入式诊断	✔	✔	✔	✔

注: 商业型号打印在 MicroLogic X 控制器正面，还对标准（IEC 或 UL）进行了识别。

下表显示了 MasterPacT MTZ 断路器（带 UL 标准的 MicroLogic X 控制单元）提供的标准功能：

注: 商业型号打印在 MicroLogic X 控制器正面，还对标准（IEC 或 UL）进行了识别。

MicroLogic X 控制单元支持无线通讯和有线通讯，并可实现本地和远程通讯。

本地通讯包括：

通过下列方式无线连接运行 EcoStruxure Power Device 应用的智能手机：
- Bluetooth® 低能耗
- NFC
通过 mini USB 端口以有线方式连接到：
- 运行的智能手机 EcoStruxure Power Device 应用通过 USB OTG 连接
- 运行 EcoStruxure Power Commission 软件的 PC

网络通讯包括：

通过 ULP 端口模块（可选）以接线连接到
- Ethernet 通讯网络 Modbus TCP/IP 和/或IEC 61850 协议
- 采用 Modbus-SL 协议的串行线路网络

MasterPacT 断路器（带） MicroLogic X 控制单元，与 Enerlin’X，可通过智能手机或PC简单而可靠地访问数据。

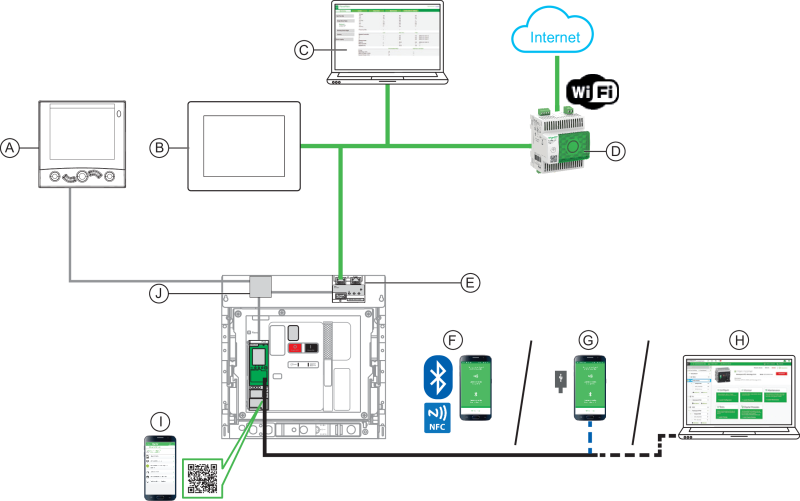

MicroLogic X 控制单元采用下列方法进行通讯：

Modbus TCP/IP 协议 Ethernet 通过 IFE 服务器或 IFE 或 EIFE 接口
Modbus TCP/IP 和IEC 61850 协议 Ethernet 通过 IFE 或 EIFE 接口
通过实现的Modbus-SL协议 IFM 带引用的接口 LV434000 (IFM 带引用的接口 TRV00210 不兼容 MasterPacT MTZ 断路器)。
Bluetooth 低能耗或 NFC 用于无线连接到 EcoStruxure Power Device 应用
Mini USB 端口，用于连接：
- 运行 EcoStruxure Power Commission 软件的 PC
- 运行的智能手机 EcoStruxure Power Device 应用 (USB OTG 连接)
A Panel Server 和 Ethernet 连接互联网
