Module de fonction Contrôleur
Le module de fonction Contrôleur permet d'étendre la fonction interactive de l’ATSE TransferPacT.
L'ATSE TransferPacT fournit la solution d'inverseur de source avec des modules de fonction Contrôleur à mettre à niveau sans interruption de l'alimentation.

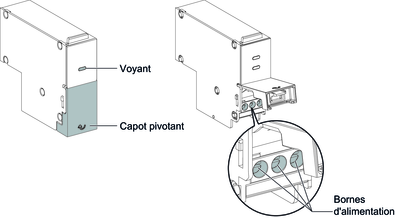

Le module de fonction Contrôleur se compose de trois parties principales :
-
Capot relevable : Relevez le capot pour accéder aux bornes d'alimentation.
-
Voyant : Indique l'état de l'alimentation et le raccordement des accessoires.
-
Voyant vert : Indique que les accessoires sont sous tension et correctement connectés.
-
Éteint : Indique que les accessoires ne sont pas sous tension, à part l'extension de bus et le module d'alimentation auxiliaire 24 VCC (TPCDIO15).
-
Allumé : Indique la présence d'une alimentation externe 24 VCC.
-
-
Bornes d'alimentation : Elles sont utilisées pour le raccordement.

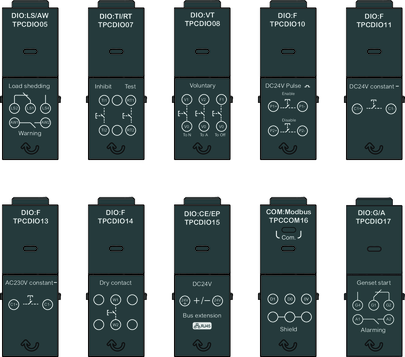

Les bornes des modules de fonction sont décrites ci-dessous :
Référence commerciale |
Description |
Bornes de câblage |
Remarques |
|||||
---|---|---|---|---|---|---|---|---|
TPCDIO05 |
Délestage et alerte de disponibilité |
1.1 |
1.2 |
1.3 |
2.1 |
2.2 |
2.3 |
|
|
|
LS4 |
AW1 |
AW2 |
LS : délestage AW : alerte de disponibilité |
|||
TPCDIO07 |
Inhibition du transfert et test à distance |
1.1 |
1.2 |
1.3 |
2.1 |
2.2 |
2.3 |
|
TI1 |
RT1 |
TI2 |
RT2 |
TI : inhibition du transfert RT : test à distance |
||||
TPCDIO08 |

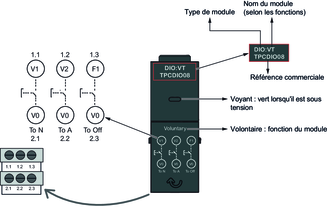

Contrôle à distance volontaire |
1.1 |
1.2 |
1.3 |
2.1 |
2.2 |
2.3 |
|
V1 |
V2 |
F1 |
V0 |
V0 |
V0 |
V : contrôle à distance volontaire |
||
TPCDIO10 |
Protection incendie - entrée d'impulsion 24 VCC |
1.1 |
1.2 |
1.3 |
2.1 |
2.2 |
2.3 |
|
P1+ |
P1- |
P2+ |
P2 |
P : entrée d'impulsion |
||||
TPCDIO11 |
Protection incendie - entrée constante 24 VCC |
1.1 |
1.2 |
1.3 |
2.1 |
2.2 |
2.3 |
|
C1+ |
C1- |
C : entrée constante |
||||||
TPCDIO13 |
Protection incendie - entrée constante 230 VCA |
1.1 |
1.2 |
1.3 |
2.1 |
2.2 |
2.3 |
|
C1+ |
C1- |
C : entrée constante |
||||||
TPCDIO14 |
Protection incendie - 1 entrée à contact sec |
1.1 |
1.2 |
1.3 |
2.1 |
2.2 |
2.3 |
|
|
|
|
||||||
TPCDIO15 |
Extension de bus et alimentation auxiliaire 24 VCC |
1.1 |
1.2 |
1.3 |
2.1 |
2.2 |
2.3 |
|
|
|
|
24V+ / 24V- : alimentation externe |
|||||
TPCCOM16 |
Modbus RTU (port série) |
1.1 |
1.2 |
1.3 |
2.1 |
2.2 |
2.3 |
|
D1 |
D0 |
0V |
Blindage |
Modbus : Communication Modbus |
||||
TPCDIO17 |
Démarrage et alarme du générateur |
1.1 |
1.2 |
1.3 |
2.1 |
2.2 |
2.3 |
|
|
|
|
|
|
A : alarme |
|||
|
|
|
|
|
Pour plus d'informations sur l'installation des modules de fonction, consultez les instructions de service sur le site Web de Schneider Electric :
-
TransferPacT Active Automatic / Automatic 32-100 A : JYT3049801
-
TransferPacT Active Automatic / Automatic 80-160 A : JYT3049901
-
TransferPacT Active Automatic / Automatic / Remote 100–250 A : GEX2525501
-
TransferPacT Active Automatic / Automatic / Remote 320–630 A : GEX2525601
-
TransferPacT Active Automatic / Automatic / Remote 800 A : BQT1751501
-
TransferPacT Active Automatic 800–1600 A : BQT7680301
