附录B: MicroLogic Xi 控制单元描述

简介

MicroLogic Xi 控制单元包括 MicroLogic X 不具备无线通信能力的控制单元。

所有与 MicroLogic X 本指南中所述的控制单元适用于 MicroLogic Xi 控制单元，有关无线通信的信息除外。

MicroLogic X 与 MicroLogic Xi 控制单元之间的区别包括：

• 商业型号

• MicroLogic Xi 正面

• 通讯菜单

本附录中将进一步介绍这些区别。

MicroLogic Xi 控制单元的商业型号

硬件版本

的硬件版本 MicroLogic Xi 控制单元可通过其序列号确定，该序列号是 控制单元识别号.

MicroLogic Xi 控制单元存在于下列硬件版本中：

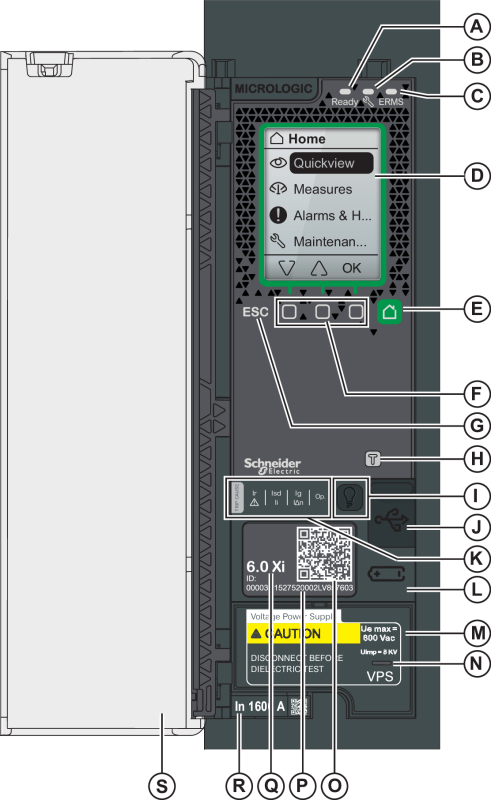

MicroLogic Xi 控制单元描述

MicroLogic Xi 控制单元不具备无线通讯功能。

MicroLogic Xi 控制单元的其他功能与 MicroLogic X 控制单元的功能相同。

通讯菜单

更换显示屏

显示屏可以更换。用于替换的显示屏务必与控制单元类型（支持无线通讯的 MicroLogic X 或不支持无线通讯的 MicroLogic Xi）相对应。

有关更换的信息 MicroLogic Xi 显示屏(商业型号 LV850054WWSP)，请参阅上的说明书。 Schneider Electric 网站： GDE66729.

将 MicroLogic X 控制单元的显示屏更换为 MicroLogic Xi 显示屏（以及反之）会生成硬件不兼容事件显示器与 MicroLogic 不兼容。这种不兼容不影响控制单元的保护功能。控制单元运行正常。

但控制单元的工作存在以下限制：

• “快速查看”屏幕以英语显示。

• 只能读取并设置保护菜单中的控制单元的标配保护功能。这些都仅以英语显示。

无法访问其他菜单，且无法更新控制单元固件。
