Función de apertura

Presentación

Las unidades de control MicroLogic X reciben y procesan órdenes de apertura eléctrica. Al abrir, se genera un evento.

Principio de funcionamiento

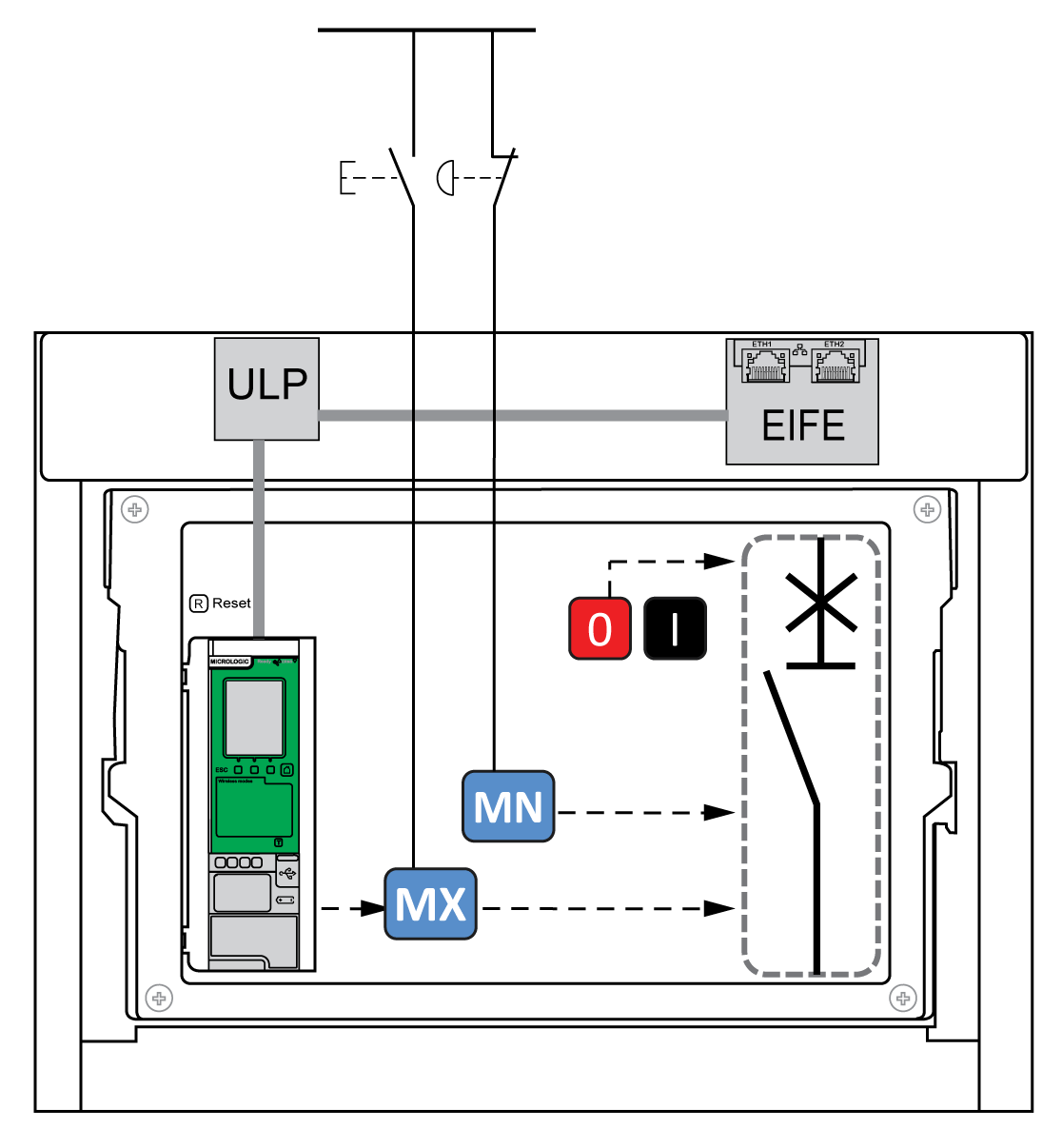

Los comandos de apertura se pueden enviar de la siguiente manera:

Directamente mediante un botón pulsador de apertura mecánica.
De forma local mediante un botón pulsador de apertura externo.
A distancia a través de un comando remoto gestionado por la unidad de control MicroLogic X.

Las órdenes de apertura tienen prioridad sobre las de cierre. Las órdenes de cierre no se tienen en cuenta mientras haya una orden de apertura activa.

Las órdenes de apertura en bobinas MN o MX efectuadas con botón pulsador externo se pueden mantener para forzar la posición de apertura del interruptor automático y rechazar cualquier orden de cierre. Las órdenes de apertura de MicroLogic X no se mantienen.

Gestión de la función de apertura

PELIGRO
RIESGO DE DESCARGA ELÉCTRICA, EXPLOSIÓN O ARCO ELÉCTRICO No use el interruptor automático sin confirmar que no creará una situación de peligro. No permita realizar ningún trabajo en la red eléctrica sin validar físicamente la correcta ejecución de las acciones de software locales o remotas para abrir el interruptor automático o apagar el circuito eléctrico. Si no se siguen estas instrucciones, se producirán lesiones graves o la muerte.

PELIGRO

RIESGO DE DESCARGA ELÉCTRICA, EXPLOSIÓN O ARCO ELÉCTRICO

No use el interruptor automático sin confirmar que no creará una situación de peligro.
No permita realizar ningún trabajo en la red eléctrica sin validar físicamente la correcta ejecución de las acciones de software locales o remotas para abrir el interruptor automático o apagar el circuito eléctrico.

Si no se siguen estas instrucciones, se producirán lesiones graves o la muerte.

La unidad de control MicroLogic X gestiona los comandos de apertura emitidos mediante alguno de los siguientes medios:

Módulo IO con la aplicación predefinida de funcionamiento del interruptor. Consulte Enerlin'X IO - Módulo de aplicación de entrada/salida para un interruptor automático - Guía del usuario.
Software EcoStruxure Power Commission.
EcoStruxure Power Device a través de Bluetooth o USB OTG con el Digital Module de asistente de funcionamiento de MasterPacT instalado y activado.
Controlador remoto conectado a la red de comunicación:
- Para la comunicación a través del protocolo Modbus, consulte DOCA0105•• Interruptores automáticos MasterPacT MTZ con unidades de control MicroLogic X - Comunicación Modbus - Guía del usuario.
- Para la comunicación a través de la norma de comunicación IEC 61850, consulte DOCA0162•• MasterPacT MTZ Interruptores automáticos con unidades de control MicroLogic X - Guía de comunicación IEC 61850.
Páginas web IFE/EIFE. Consulte el documento pertinente:
- Enerlin'X EIFE - Interfaz Ethernet integrada para un interruptor automático seccionable MasterPacT MTZ - Guía del usuario
- Enerlin'X IFE - Ethernet Interfaz para un interruptor automático - Guía del usuario
- Enerlin'X IFE - Servidor de panel Ethernet - Guía del usuario
Pantalla FDM121 conectada al sistema ULP. Consulte DOCA0088•• Enerlin'X FDM121 - Módulo de pantalla frontal para un interruptor automático - Guía del usuario.
Pantalla FDM128 mediante interfaz IFE o EIFE. Consulte DOCA0037•• Enerlin'X FDM128 - Pantalla Ethernet para ocho dispositivos - Guía del usuario.

La función de apertura está supervisada mediante la unidad de control MicroLogic X.

CB closed	El interruptor automático está cerrado
Auto: Local	El modo de control es Auto Local
EPD open	Comando de apertura desde la EcoStruxure Power Device con el Digital Module de asistente de funcionamiento de MasterPacT
EPC USB open	Comando de apertura desde el software EcoStruxure Power Commission conectado al puerto mini-USB en la unidad de control
IO local open	Comando de apertura local desde el módulo IO con la aplicación predefinida de funcionamiento del interruptor (I5)
FDM121 open	Comando de apertura desde la pantalla FDM121
Auto: Remote	El modo de control es Auto Remoto
COM open	Comando de apertura desde un controlador remoto
Webpage open	Comando de apertura desde la página web de IFE/EIFE
IO remote open	Comando de apertura remoto desde el módulo IO con la aplicación predefinida de funcionamiento del interruptor (I2)
FDM128 open	Comando de apertura desde la pantalla FDM128
EPC COM open	Comando de apertura desde el software EcoStruxure Power Commission a través de la red de comunicación
Open	Comando de apertura MicroLogic X hasta la bobina de cierre comunicante MX

Eventos predefinidos

La función genera los siguientes eventos predefinidos:

Código	Evento	Historial	Gravedad
0x1000 (4096)	CB cambiado de posición cerrada a abierta	Funcionamiento	Baja
0x0410 (1040)	Orden de apertura enviada a bobina MX	Funcionamiento	Baja
0x111F (4383)	El control mediante entrada digital esta desactivado	Funcionamiento	Baja
