分闸功能

MicroLogic X 控制单元可接收和处理电气分命令。分闸时将生成一个事件。

分闸命令可通过下列方式发送：

分闸命令优先于合闸命令。分闸命令活动期间，将不考虑任何合闸命令。

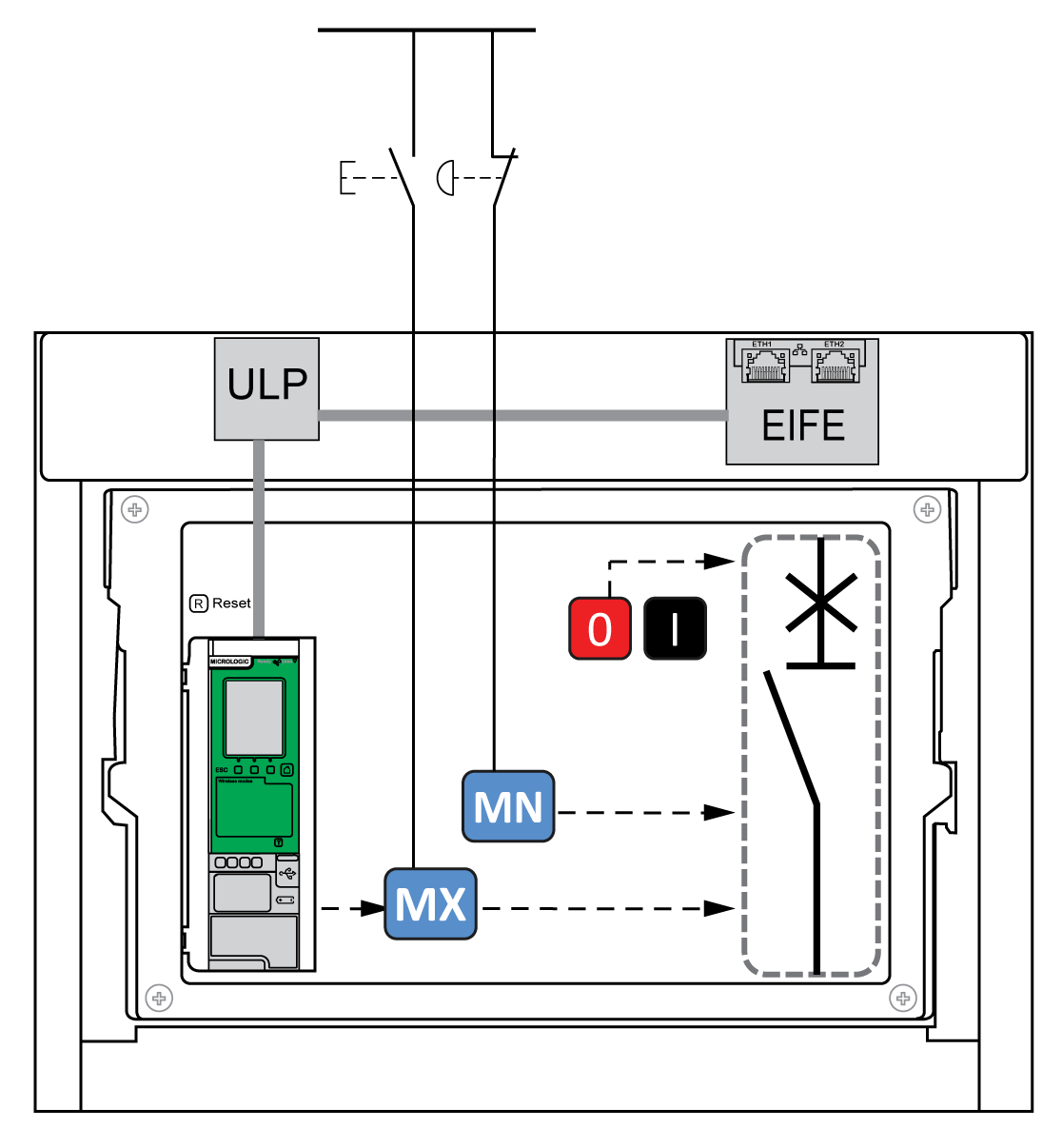

可维持外部按钮发出的 MN 或 MX 线圈的分闸命令，以便强制断路器处于分闸位置并拒绝任何合闸命令。MicroLogic X 分闸命令不可维持。

危险
电击、爆炸或弧闪的危险在确认操作断路器不会导致危险情况后，才能继续执行此操作。在没有亲自验证本地或远程软件操作是否能够成功将断路器分闸或者关断电路的情况下，任何人都不得使用电网。未按说明操作将导致人身伤亡等严重后果。

MicroLogic X 控制单元管理通过下列方式发出的分闸命令：

分断操作预定义应用程序的 IO 模块。请参阅 Enerlin'X IO - 用于单个断路器的输入/输出应用程序模块 - 用户指南。
EcoStruxure Power Commission 软件.
EcoStruxure Power Device 应用（通过 Bluetooth 或 USB OTG，且已安装和激活 MasterPacT 操作助手 Digital Module）。
连接到通讯网络的远程控制器：
- 有关通过 Modbus 协议的通讯，请参阅 DOCA0105•• 带 MicroLogic X 控制单元的 MasterPacT MTZ 断路器 - Modbus 通讯 - 用户指南。
- 有关通过 IEC 61850 通讯标准的通讯，请参阅 DOCA0162•• 带 MicroLogic X 控制单元的 MasterPacT MTZ 断路器 - IEC 61850 通讯指南。
IFE/EIFE 网页。请参阅相关文档：
- Enerlin'X EIFE - 用于单个 MasterPacT MTZ 抽出式断路器的嵌入式 Ethernet 接口 - 用户指南
- Enerlin'X IFE - 用于单个断路器的 Ethernet 接口 - 用户指南
- Enerlin'X IFE - Ethernet 交换机服务器 - 用户指南
连接到 ULP 系统的 FDM121 显示器。请参阅 DOCA0088••Enerlin'X FDM121 - 用于单个断路器的前显示模块 - 用户指南。
FDM128 显示器（通过 IFE 或 EIFE 接口）。请参阅 DOCA0037••Enerlin'X FDM128 - 用于 8 台设备的 Ethernet 显示器 - 用户指南。

CB closed	断路器合闸
Auto: Local	控制模式为自动本地
EPD open	来自 EcoStruxure Power Device 应用（带有 MasterPacT 操作助手 Digital Module）的分闸命令
EPC USB open	来自 EcoStruxure Power Commission 软件（连接控制单元上的 mini USB 端口）的分闸命令
IO local open	从带有分断操作预定义应用程序 (I5) 的 IO 模块发出本地分闸命令。
FDM121 open	来自 FDM121 显示器的分闸命令
Auto: Remote	控制模式为自动远程
COM open	来自远程控制器的分闸命令
Webpage open	来自 IFE/EIFE 网页的分闸命令
IO remote open	从带有分断操作预定义应用程序 (I2) 的 IO 模块发出远程分闸命令。
FDM128 open	来自 FDM128 显示器的分闸命令
EPC COM open	来自 EcoStruxure Power Commission 软件（通过通讯网络）的分闸命令
Open	MicroLogic X 分闸命令（至 MX 通讯分闸线圈）

该功能生成下列预定义事件：
