Protección de la distribución eléctrica

Presentación

Las unidades de control MicroLogic X están diseñadas para proporcionar protección contra sobrecorrientes y corrientes de defecto a tierra.

Descripción

Al elegir las características de protección, tenga en cuenta lo siguiente:

Sobrecorrientes (sobrecargas y cortocircuitos) y corrientes de defecto a tierra potenciales
Conductores que necesitan protección
Coordinación y selectividad entre los aparatos
La presencia de corrientes armónicas

Las características de protección se pueden representar en una curva de disparo que muestra el tiempo de disparo del interruptor automático como función de la corriente medida y los ajustes de protección. Los ajustes de protección se indexan en la corriente nominal In de la unidad de control MicroLogic X.

Corriente nominal In

Las gamas de ajustes de protección dependen de la corriente nominal In, definida por el conector del sensor que se ha insertado en la unidad de control MicroLogic X.

El conector del sensor no puede ser sustituido ni modificado por el usuario. Póngase en contacto con el representante de servicio de Schneider Electric para que realice una comprobación y sustituya o vuelva a conectar el conector del sensor. La protección mecánica contra incoherencias evita la instalación de un conector del sensor que no sea compatible con el bastidor del interruptor automático.

Para interruptores automáticos para la norma IEC, la gama de conectores del sensor disponibles se muestra en la tabla siguiente.

In	Referencia comercial	Corriente nominal del bastidor
		MTZ1					MTZ2								MTZ3
		06	08	10	12	16	08	10	12	16	20	25	Cable de 32	40	40	50	63
400 A	LV847053	✔	✔	✔	–	–	✔	✔	–	–	–	–	–	–	–	–	–
630 A	LV833091	✔	✔	✔	✔	–	✔	✔	✔	–	–	–	–	–	–	–	–
800 A	LV833092	–	✔	✔	✔	✔	✔	✔	✔	✔	–	–	–	–	–	–	–
1.000 A	LV833093	–	–	✔	✔	✔	–	✔	✔	✔	✔	–	–	–	–	–	–
1.250 A	LV833094	–	–	–	✔	✔	–	–	✔	✔	✔	✔	–	–	–	–	–
1600 A	LV833095	–	–	–	–	✔	–	–	–	✔	✔	✔	✔	–	–	–	–
2000 A	LV833982	–	–	–	–	–	–	–	–	–	✔	✔	✔	✔	–	–	–
2500 A	LV833983	–	–	–	–	–	–	–	–	–	–	✔	✔	✔	–	–	–
3.200 A	LV833984	–	–	–	–	–	–	–	–	–	–	–	✔	✔	–	–	–
3.600 A	LV836390	–	–	–	–	–	–	–	–	–	–	–	–	✔	–	–	–
4000 A	LV847820	–	–	–	–	–	–	–	–	–	–	–	–	✔	–	–	–
2000 A	LV847821	–	–	–	–	–	–	–	–	–	–	–	–	–	✔	–	–
2500 A	LV847822	–	–	–	–	–	–	–	–	–	–	–	–	–	✔	✔	–
3.200 A	LV847823	–	–	–	–	–	–	–	–	–	–	–	–	–	✔	✔	✔
3.600 A	LV836391	–	–	–	–	–	–	–	–	–	–	–	–	–	✔	✔	✔
4000 A	LV847824	–	–	–	–	–	–	–	–	–	–	–	–	–	✔	✔	✔
5.000 A	LV847825	–	–	–	–	–	–	–	–	–	–	–	–	–	–	✔	✔
6.300 A	LV847826	–	–	–	–	–	–	–	–	–	–	–	–	–	–	–	✔

Para interruptores automáticos para la norma UL, la gama de conectores del sensor disponibles se muestra en la tabla siguiente.

entrada	Referencia comercial	Corriente nominal del bastidor
		MTZ1				MTZ2						MTZ3
		06	08	12	16	08	12	16	20	25	30	40	50	60
400 A	LV847053	✔	✔	–	–	✔	–	–	–	–	–	–	–	–
600 A	LV848823	✔	✔	✔	–	✔	✔	–	–	–	–	–	–	–
800 A	LV833092	–	✔	✔	✔	✔	✔	✔	–	–	–	–	–	–
1000 A	LV833093	–	–	✔	✔	–	✔	✔	✔	–	–	–	–	–
1.200 A	LV848824	–	–	✔	✔	–	✔	✔	✔	✔	–	–	–	–
1600 A	LV833095	–	–	–	✔	–	–	✔	✔	✔	✔	–	–	–
2000 A	LV833982	–	–	–	–	–	–	–	✔	✔	✔	–	–	–
2500 A	LV833983	–	–	–	–	–	–	–	–	✔	✔	–	–	–
3.000 A	LV848825	–	–	–	–	–	–	–	–	–	✔	–	–	–
2000 A	LV847821	–	–	–	–	–	–	–	–	–	–	✔	–	–
2500 A	LV847822	–	–	–	–	–	–	–	–	–	–	✔	✔	–
3.000 A	LV848826	–	–	–	–	–	–	–	–	–	–	✔	✔	✔
3200 A	LV847823	–	–	–	–	–	–	–	–	–	–	✔	✔	✔
3.600 A	LV836391	–	–	–	–	–	–	–	–	–	–	✔	✔	✔
4000 A	LV847824	–	–	–	–	–	–	–	–	–	–	✔	✔	✔
5.000 A	LV847825	–	–	–	–	–	–	–	–	–	–	–	✔	✔
6.000 A	LV848827	–	–	–	–	–	–	–	–	–	–	–	–	✔

Para interruptores automáticos para la norma ANSI, la gama de conectores del sensor disponibles se muestra en la tabla siguiente.

In	Referencia comercial	Corriente nominal del bastidor
		MTZ1	MTZ2					MTZ3
		08	08	16	20	32	40	32	Cable de 40	50	60
400 A	LV847053	✔	✔	–	–	–	–	–	–	–	–
600 A	LV848823	✔	✔	–	–	–	–	–	–	–	–
800 A	LV833092	✔	✔	✔	–	–	–	–	–	–	–
1000 A	LV833093	–	–	✔	✔	–	–	–	–	–	–
1.200 A	LV848824	–	–	✔	✔	–	–	–	–	–	–
1250 A	LV833094	–	–	✔	✔	–	–	–	–	–	–
1600 A	LV833095	–	–	✔	✔	✔	–	–	–	–	–
2000 A	LV833982	–	–	–	✔	✔	✔	–	–	–	–
2500 A	LV833983	–	–	–	–	✔	✔	–	–	–	–
3.000 A	LV848825	–	–	–	–	✔	✔	–	–	–	–
3200 A	LV833984	–	–	–	–	✔	✔	–	–	–	–
3.600 A	LV836390	–	–	–	–	–	✔	–	–	–	–
4000 A	LV847820	–	–	–	–	–	✔	–	–	–	–
2000 A	LV847821	–	–	–	–	–	–	✔	✔	–	–
2500 A	LV847822	–	–	–	–	–	–	✔	✔	✔	–
3.000 A	LV848826	–	–	–	–	–	–	✔	✔	✔	✔
3200 A	LV847823	–	–	–	–	–	–	✔	✔	✔	✔
3.600 A	LV836391	–	–	–	–	–	–	–	✔	✔	✔
4000 A	LV847824	–	–	–	–	–	–	–	✔	✔	✔
5.000 A	LV847825	–	–	–	–	–	–	–	–	✔	✔
6.000 A	LV848827	–	–	–	–	–	–	–	–	–	✔

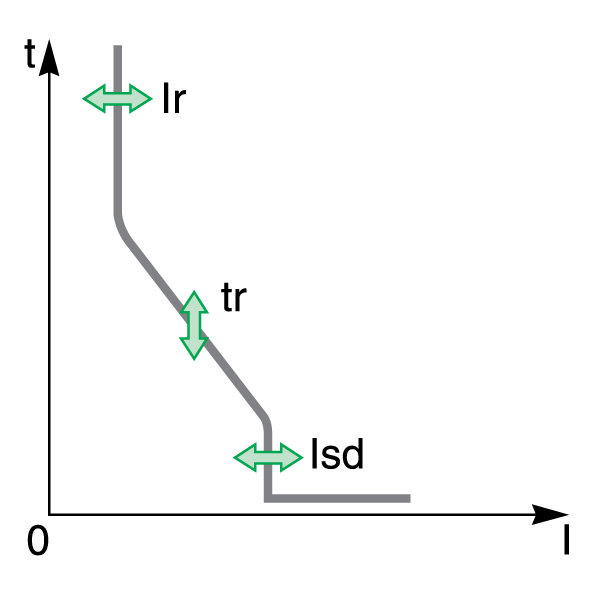

Unidad de control MicroLogic 2.0 X

Las unidades de control MicroLogic 2.0 X para la norma IEC proporcionan:

Protección contra sobrecorriente de largo retardo (Ir)
Protección contra sobrecorriente instantánea (Isd)

Las funciones de protección de las unidades de control MicroLogic 2.0 X funcionan sin fuente de alimentación auxiliar. La unidad de control se alimenta con la corriente que fluye por el interruptor automático.

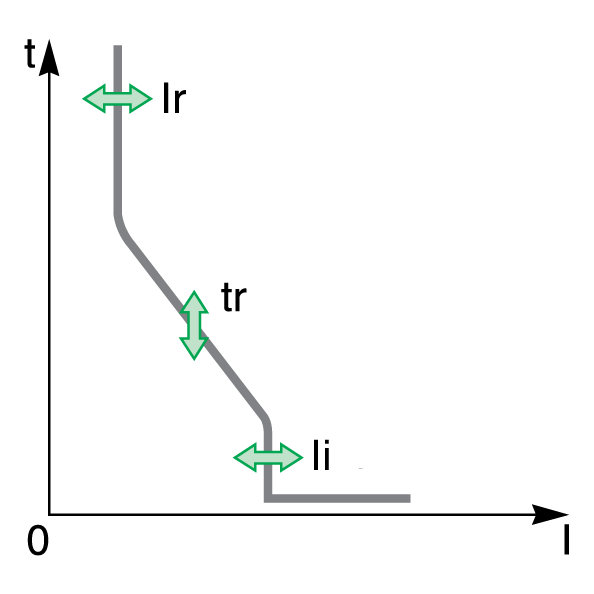

Unidad de control MicroLogic 3.0 X

Las unidades de control MicroLogic 3.0 X para la norma UL proporcionan:

Protección contra sobrecorriente de largo retardo (Ir)
Protección contra sobrecorriente instantánea (Ii)

Las funciones de protección de las unidades de control MicroLogic 3.0 X funcionan sin fuente de alimentación auxiliar. La unidad de control se alimenta con la corriente que fluye por el interruptor automático.

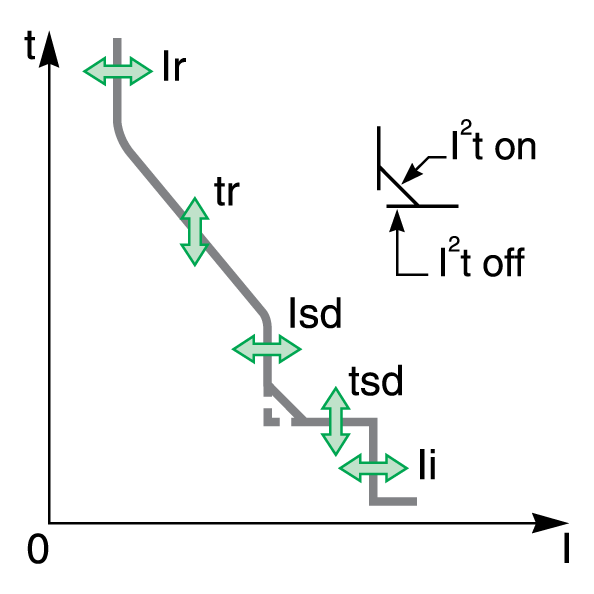

Unidad de control MicroLogic 5.0 X

Las unidades de control MicroLogic 5.0 X para las normas IEC y UL proporcionan:

Protección contra sobrecorriente de largo retardo (Ir)
Protección contra sobrecorriente de corto retardo (Isd)
Protección contra sobrecorriente instantánea (Ii)

Las funciones de protección de las unidades de control MicroLogic 5.0 X funcionan sin fuente de alimentación auxiliar. La unidad de control se alimenta con la corriente que fluye por el interruptor automático.

Unidad de control MicroLogic 6.0 X

Las unidades de control MicroLogic 6.0 X para las normas IEC y UL proporcionan:

Protección contra sobrecorriente de largo retardo (Ir)
Protección contra sobrecorriente de corto retardo (Isd)
Protección contra sobrecorriente instantánea (Ii)
Protección contra defecto a tierra (Ig)

Las funciones de protección de las unidades de control MicroLogic 6.0 X funcionan sin fuente de alimentación auxiliar. La unidad de control se alimenta con la corriente que fluye por el interruptor automático.

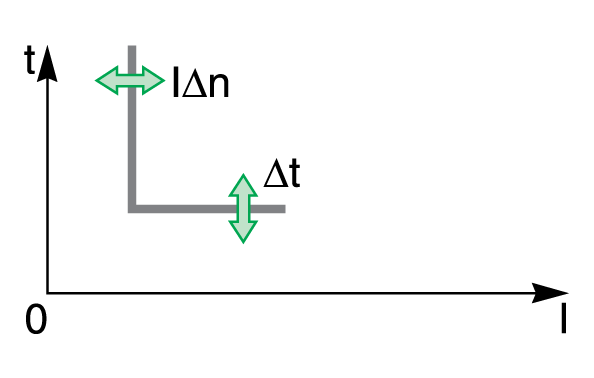

Unidad de control MicroLogic 7.0 X

Las unidades de control MicroLogic 7.0 X para la norma IEC proporcionan:

Protección contra sobrecorriente de largo retardo (Ir)
Protección contra sobrecorriente de corto retardo (Isd)
Protección contra sobrecorriente instantánea (Ii)
Protección contra diferencial (IΔn)

Las funciones de protección de las unidades de control MicroLogic 7.0 X funcionan sin fuente de alimentación auxiliar externa.

La unidad de control MicroLogic X se alimenta con la corriente que fluye por el interruptor automático. Además, es necesario un módulo de fuente de alimentación de tensión VPS para garantizar el funcionamiento de la protección diferencial en caso de fallo con muy poca corriente.

Protecciones instantáneas DIN / DINF y SELLIM

Las protecciones instantáneas DIN / DINF y SELLIM son protecciones internas que se utilizan cuando la corriente de cortocircuito alcanza el límite admisible del interruptor automático. Estas protecciones no se pueden ajustar y es poco probable que se disparen en condiciones de funcionamiento normales.

Las protecciones instantáneas DIN / DINF y SELLIM pueden generar los eventos predefinidos siguientes.

Código	Evento	Historial	Gravedad
0x6406 (25606)	Disparo de autoprotección definitiva (SELLIM)	Disparo	Alta
0x641D (25629)	Disparo de autoprotección definitiva (DIN/DINF)	Disparo	Alta
0x6306 (25350)	Funcionamiento de autoprotección definitiva (SELLIM)	Protección	Media
0x631D (25373)	Funcionamiento de autoprotección definitiva (DIN/DINF)	Protección	Media

Los eventos predefinidos no pueden ser modificados por el usuario. Para obtener información general acerca de los eventos, consulte Gestión de eventos.

Acciones recomendadas

Código	Suceso	Acciones recomendadas
0x6406 (25606)	Disparo de autoprotección definitiva (SELLIM)	Reinicie el dispositivo o utilice el asistente de restauración de la alimentación de la EcoStruxure Power Device.
0x641D (25629)	Disparo de autoprotección definitiva (DIN/DINF)	Reinicie el dispositivo o utilice el asistente de restauración de la alimentación de la EcoStruxure Power Device.

Restablecimiento de un evento de disparo

Para obtener información acerca de cómo restablecer el interruptor automático después de un disparo debido a un fallo eléctrico, consulte el documento correspondiente:

MasterPacT MTZ1 - Interruptores automáticos e interruptores en carga - Guía del usuario
MasterPacT MTZ2/MTZ3 - Interruptores automáticos e interruptores en carga - Guía del usuario
