Presentación

El modo de control del interruptor automático es un ajuste de MicroLogic X que define los medios para controlar las funciones de apertura y cierre del interruptor automático.

Existen dos modos de control disponibles: Manual y Auto.

El modo manual solo acepta órdenes realizadas mediante uno de los siguientes métodos:

Los botones mecánicos de la parte frontal del interruptor automático.
El botón pulsador externo conectado a las bobinas de disparo MN/MX/XF.
El botón pulsador de cierre eléctrico BPFE.

El modo de control Auto incluye dos ajustes: Local o Remoto. Todas las órdenes aceptadas en el modo de control manual se aceptan en el modo de control automático, así como las órdenes de comunicación local o remota, tal como se muestra a continuación:

Auto Local: el operador se tiene que encontrar cerca del interruptor automático para establecer la comunicación y solo se aceptan las órdenes enviadas desde una fuente local mediante comunicación:
- Con el software EcoStruxure Power Commission a través de una conexión USB.
- EcoStruxure Power Device aplicación con Asistente de operaciones MasterPacT Digital Module mediante Bluetooth de bajo consumo o conexión USB OTG
Auto Remoto: no es necesario que el operador esté junto al interruptor automático para establecer comunicación y solo se aceptan los comandos enviados desde una fuente remota a través de la red de comunicación.

NOTA: El software EcoStruxure Power Commission conectado a través de la red de comunicación se puede utilizar para enviar órdenes de control al interruptor automático.

La configuración de fábrica del modo de control es Auto Remoto.

NOTA: El modo de control de interruptor en carga corresponde al modo de control manual de los interruptores automáticos. Para operar un interruptor en carga a través de la comunicación, es posible utilizar un módulo IO. Consulte Enerlin'X IO - Módulo de aplicación de entrada/salida para un interruptor automático - Guía del usuario en Documentos relacionados al principio de esta guía.

Funcionamiento de acuerdo con el modo de control configurado

La tabla siguiente resume las operaciones de apertura y cierre disponibles, según el modo de control configurado:

Modo de control	Tipo de orden y método de emisión
	Mecánico	Eléctrico		Mediante comunicación
	Botón pulsador	BPFE	Punto a punto (bobina)	Módulo IO	Pantalla FDM121	Software EcoStruxure Power Commission⁽¹⁾	EcoStruxure Power Device aplicación + Digital Module de asistente de funcionamiento de MasterPacT⁽²⁾	Red de comunicación	Pantalla FDM128	Weblogs de IFE/EIFE
Manual	✔	✔	✔	–	–	–	–	–	–	–
Automático: Local	✔	✔	✔	✔⁽³⁾	✔	✔	✔	–	–	–
Automático: A distancia	✔	✔	✔	✔⁽³⁾	–	–	–	✔	✔	✔
(1) A través de USB (2) Mediante Bluetooth de bajo consumo o conexión USB OTG (3) Según el ajuste del modo de entrada de IO

Funcionamiento en modo de control manual

A Unidad de control MicroLogic X

B Módulo de puerto ULP

C Interfaz EIFE Ethernet integrada

D Mecanismo del interruptor automático

Operaciones de apertura y cierre disponibles en modo de control manual:

0: botón pulsador de apertura mecánica
1: botón pulsador de cierre mecánico
BPFE: botón pulsador de cierre eléctrico
Botones pulsadores externos conectados por el cliente a:
- XF: bobina de cierre comunicante y de diagnóstico o estándar
- MX: bobina de apertura comunicante y de diagnóstico o estándar
- MN: bobina de disparo por infratensión estándar o de diagnóstico

Funcionamiento en modo Auto: Modo local

A Unidad de control MicroLogic X

B Módulo de puerto ULP

C Interfaz EIFE Ethernet integrada

D Mecanismo del interruptor automático

E Módulo de aplicación de entrada/salida IO

Operaciones de apertura y cierre disponibles en modo Auto: Modo local:

0: botón pulsador de apertura mecánica
1: botón pulsador de cierre mecánico
BPFE: botón pulsador de cierre eléctrico
Botones pulsadores externos conectados por el cliente a:
- XF: bobina de cierre comunicante y de diagnóstico
- MX: bobina de apertura comunicante y de diagnóstico
- MN: bobina de disparo por infratensión estándar o de diagnóstico
IO: con la aplicación predefinida de funcionamiento del interruptor del módulo IO configurada en modo de control local
Software EcoStruxure Power Commission: comando enviado a través de la conexión USB
EcoStruxure Power Device aplicación con Digital Module de asistente de funcionamiento de MasterPacT:
- Mediante comunicación inalámbrica Bluetooth de bajo consumo
- A través de una conexión USB OTG

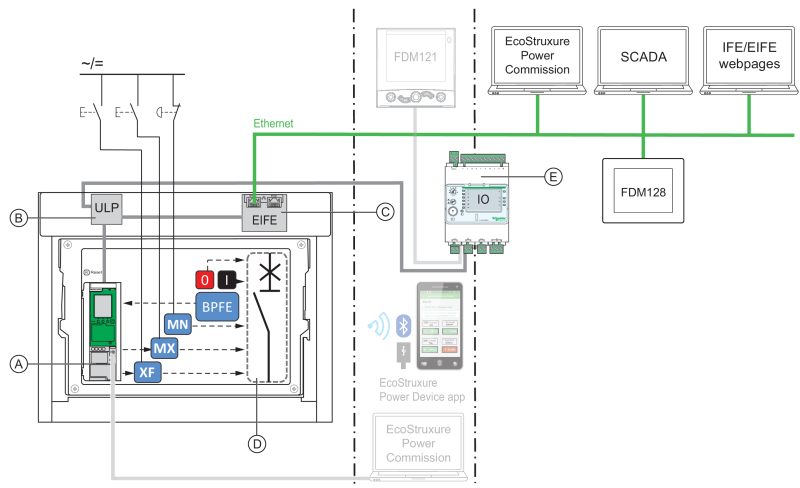

Funcionamiento en modo Auto: Modo remoto

A Unidad de control MicroLogic X

B Módulo de puerto ULP

C Interfaz EIFE Ethernet integrada

D Mecanismo del interruptor automático

E Módulo de aplicación de entrada/salida IO

Operaciones de apertura y cierre disponibles en modo Auto: Modo remoto:

0: botón pulsador de apertura mecánica
1: botón pulsador de cierre mecánico
BPFE: botón pulsador de cierre eléctrico
Botones pulsadores externos conectados por el cliente a:
- XF: bobina de cierre comunicante y de diagnóstico
- MX: bobina de apertura comunicante y de diagnóstico
- MN: bobina de disparo por infratensión estándar o de diagnóstico
IO: con la aplicación predefinida de funcionamiento del interruptor del módulo IO configurada en modo de control remoto
Comunicación: Comando remoto enviado a través de la interfaz IFE, EIFE o IFM.

Ajuste del modo de control

El modo automático o manual se puede establecer tal como se indica a continuación:

En la pantalla de MicroLogic X, en Inicio > Configuración > Comunicación > Modo control > Modo.
Con el EcoStruxure Power Device aplicación mediante Bluetooth de bajo consumo o conexión USB OTG.

El modo Local o Remoto se puede establecer tal como se indica a continuación:

Cuando el módulo IO se utiliza con la aplicación predefinida de funcionamiento del interruptor, el modo local o remoto se define únicamente mediante el selector del modo de control conectado a una entrada digital I1 del módulo IO.
Cuando el módulo IO no se utiliza con la aplicación predefinida de funcionamiento del interruptor, el modo local o remoto se puede establecer tal como se indica a continuación:
- Con el software EcoStruxure Power Commission a través de una conexión USB.
- Con el EcoStruxure Power Device aplicación mediante Bluetooth de bajo consumo o conexión USB OTG.
- Con la pantalla FDM121 conectada a la unidad de control MicroLogic X a través del sistema ULP.

NOTA:

El modo Local o Remoto no se puede establecer en la pantalla MicroLogic X.
Cuando se establece el modo de control automático, el modo de control es Auto Local o Auto Remoto, en función de la última configuración.

Visualización del modo de control

El modo de control (Manual, Auto: Local o Auto: Remoto) se visualiza tal como se indica a continuación:

En la pantalla de MicroLogic X, en Inicio > Configuración > Comunicación > Modo control > Modo
Con el software EcoStruxure Power Commission a través de una conexión USB
Con el EcoStruxure Power Device aplicación mediante Bluetooth de bajo consumo o conexión USB OTG
En las páginas web de IFE/EIFE
Mediante un controlador remoto a través de la red de comunicación

Eventos predefinidos

Al cambiar la configuración del modo de control se generan los siguientes eventos:

Código	Evento	Historial	Gravedad
0x1002 (4098)	Modo manual activado	Funcionamiento	Baja
0x1004 (4100)	Modo local activado	Funcionamiento	Baja
0x0D0D (3341)	Error de configuración IO y CU: modo local/remoto	Configuración	Media

Acciones recomendadas

Código	Suceso	Acciones recomendadas
0x0D0D (3341)	Error de configuración IO y CU: modo local/remoto	Corrija el error de configuración con EcoStruxure Power Commission: Si desea que el módulo IO controle el modo L/R, conecte un módulo IO con asignación de modo L/R. Si no desea que el módulo IO controle el modo L/R, conecte un módulo IO sin asignación de modo L/R.

Código

Suceso

Acciones recomendadas

0x0D0D (3341)

Error de configuración IO y CU: modo local/remoto

Corrija el error de configuración con EcoStruxure Power Commission:

Si desea que el módulo IO controle el modo L/R, conecte un módulo IO con asignación de modo L/R.
Si no desea que el módulo IO controle el modo L/R, conecte un módulo IO sin asignación de modo L/R.
