Mensajes de eventos emergentes
Tipos de mensajes de eventos y prioridades
Cuando la unidad de control MicroLogic X detecta cualquiera de los siguientes eventos, aparece un mensaje emergente en el siguiente orden de prioridad:
-
Emparejamiento Bluetooth
-
Disparo
-
Alarma de gravedad alta
-
Alarma de gravedad media
-
ERMS activado
-
Error
Un mensaje de evento anulará cualquier otro mensaje de evento de menor prioridad.
El mensaje de evento anulará la visualización de los modos de desplazamiento de la y de navegación por árbol.
Visualización de emparejamiento Bluetooth

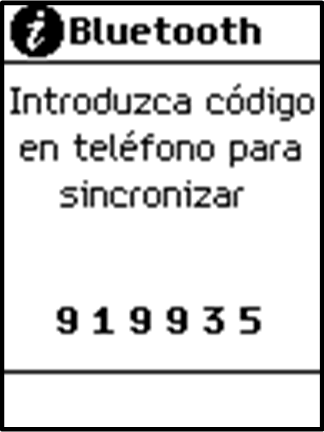

El mensaje de emparejamiento Bluetooth se muestra durante el procedimiento de emparejamiento Bluetooth .
El mensaje de emparejamiento Bluetooth cuenta con la máxima prioridad, por lo que anulará cualquier otro mensaje.
La pantalla de emparejamiento Bluetooth se cerrará:
-
Al confirmar el emparejamiento en el smartphone
-
Al pulsar el botón Bluetooth en la unidad de control MicroLogic X
-
Al pulsar el botón Cancelar de la parte inferior de la pantalla de MicroLogic X
-
Al finalizar el tiempo de espera de emparejamiento Bluetooth
Si se mostró un mensaje de evento antes del emparejamiento Bluetooth o durante él, se mostrará una vez que se cierre el mensaje de emparejamiento Bluetooth. De lo contrario, se mostrará la pantalla .
Visualización de mensajes de disparo y alarma emergentes
|
Tipo de mensaje |
Descripción |
Ejemplo |
|---|---|---|
|
Disparo |
Cuando se produce un disparo, el mensaje correspondiente se muestra con retroiluminación roja. |
|
|
Alarma de gravedad alta |

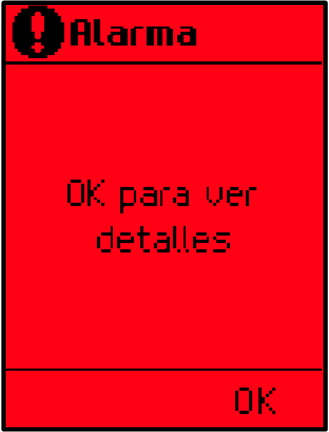

Cuando se produce una alarma de gravedad alta, el mensaje correspondiente se muestra con retroiluminación roja. |
|
|
Alarma de gravedad media |

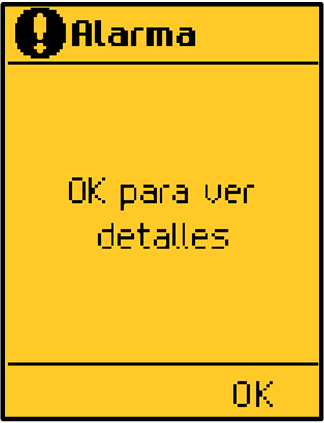

Cuando se produce una alarma de gravedad media, el mensaje correspondiente se muestra con retroiluminación naranja. |
|
Manejo de mensajes de disparo y alarma emergentes
Un mensaje de disparo o alarma indica que se ha producido un evento de funcionamiento potencialmente grave. Para solucionar el evento, siga los pasos que se indican a continuación:
|
Paso |
Acción |
|---|---|
|
1 |
Cuando se muestre el mensaje de evento de disparo o alarma, pulse . En la pantalla se mostrará un mensaje en el que se explicará el contexto del disparo o se proporcionará información sobre el evento de alarma. El color de la retroiluminación cambiará a blanco. |
|
2 |
Tras leer el mensaje explicativo, tome las medidas correctivas necesarias para solucionar la situación que provoca el disparo o la alarma. |
|
3 |
Una vez resuelta la causa del evento, pulse para confirmar el mensaje. El mensaje explicativo se cierra y se muestra la pantalla del menú. NOTA: Para regresar a la pantalla , pulse ESC o el botón de inicio cuando se muestre una pantalla
emergente o una pantalla de contexto de disparo o alarma.
|
|
4 |
Si el evento tiene enclavamiento, pulse el botón de prueba/restablecimiento durante tres segundos para restablecer el evento con enclavamiento y apagar el indicador LED de servicio. |
Si desea información sobre la acción recomendada en cada evento, consulte en esta guía la descripción de la función que genera el evento y el documento relevante:
-
MasterPacT MTZ1 – Interruptores en carga e interruptores automáticos IEC con unidad de control MicroLogic X De 630 a 1600 A – Guía del usuario
-
MasterPacT MTZ2/MTZ3 – Interruptores en carga e interruptores automáticos IEC con unidad de control MicroLogic X De 800 a 6300 A – Guía del usuario
Para obtener información acerca de cómo manejan los eventos las unidades de control MicroLogic X, consulte Gestión de eventos.
Confirmación automática de mensajes emergentes
La unidad de control MicroLogic X puede confirmar automáticamente los siguientes eventos de gravedad media, que se muestran en una pantalla emergente de color naranja, siempre que el modo de confirmación automática esté ON (Activado).
| Código | Evento |
|---|---|
| 0x03F5 (1013) | Ir prealar. (I > 90 % Ir) |
| 0x6200 (25088) | Ir inicio (I > 105 % Ir) |
| 0x050C (1292) | Alarma Ig |
| 0x050D (1293) | Alarma IΔn |
| 0x6321 (25377) | Operación de largo retardo IDMTL |
| 0x6310 (25360) | Orden disp. Min U en fase 1 |
| 0x632A (25386) | Orden disp. Min U en fase 3 |
| 0x6311 (25361) | Orden dip. Max U en fase 1 |
| 0x632B (25387) | Orden dip. Max U en fase 3 |
| 0x6315 (25365) | Operación de baja frecuencia |
| 0x6316 (25366) | Operación de alta frecuencia |
| 0x6214 (25108) | Umbral saturación de retorno de potencia |
| 0x6314 (25364) | Orden dip. Retorno de potencia |
| 0x6323 (25379) | Operación de sobrecorriente direccional directa |
| 0x6324 (25380) | Operación de sobrecorriente direccional inversa |
El modo de confirmación automática y el parámetro de retardo de elemento emergente solo pueden configurarse en la pantalla de MicroLogic X .
El proceso de confirmación automática funciona de la siguiente manera:
-
El retardo de elemento emergente se inicia cuando se muestra la pantalla emergente de color naranja relacionada con el evento.
-
Si el evento se encuentra en el modo de salida cuando caduca el retardo de elemento emergente, la unidad de control MicroLogic X confirmará automáticamente la pantalla emergente de color naranja.
El usuario no necesitará confirmar localmente el mensaje emergente en la pantalla de MicroLogic X.
Ejemplo: Para la aplicación de motor, el usuario puede configurar el retardo de elemento emergente en el tiempo de arranque máximo del motor. Al finalizar el arranque del motor, la unidad de control MicroLogic X confirmará automáticamente la pantalla emergente de color naranja relacionada con el evento Ir inicio (I > 105 % Ir). Por lo tanto, el usuario no necesitará confirmar localmente el mensaje emergente en la pantalla de MicroLogic X con cada arranque del motor.
Tiempo de espera de eventos
El tiempo de espera de eventos puede configurarse mediante .
Si está activado el desplazamiento de Vista rápida, el tiempo de espera de eventos será idéntico al tiempo de para Vista rápida.
Si está desactivado el desplazamiento de Vista rápida, el tiempo de espera de eventos se mostrará como .
Para obtener más información acerca de la configuración del tiempo de espera de eventos, consulte Configuración del modo de Vista rápida.
Pantalla de ERMS activado

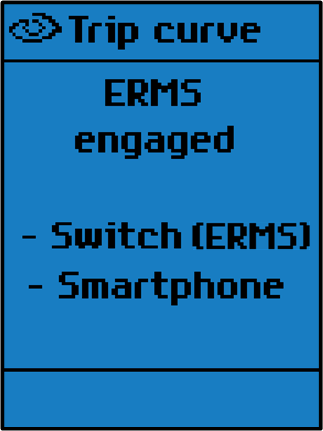

Cuando la función ERMS se activa mediante el selector externo o con EcoStruxure Power Device, aparece el mensaje con retroiluminación azul.
La pantalla indica el medio utilizado para activar la función ERMS. La pantalla muestra uno de los dos elementos siguientes, o ambos:
Todas las pantallas, excepto los mensajes emergentes, se muestran con retroiluminación azul mientras la función ERMS está activada.
Se puede utilizar el modo de navegación de árbol pulsando ESC o el botón de inicio con la función ERMS activada.
Para obtener más información, consulte la descripción de la función ERMS.
Mensajes de error
Cuando la unidad de control MicroLogic X detecta un error interno, se muestra un mensaje de error.
Para obtener más información, consulte las siguientes guías:
-
MasterPacT MTZ1 - Interruptores automáticos e interruptores en carga - Guía del usuario
-
MasterPacT MTZ2/3 - Interruptores automáticos e interruptores en carga - Guía del usuario
