Ajuste de la protección contra sobrecorriente instantánea (I o ANSI 50)

Lado secundario del transformador MV/LV (acometida principal del panel de conmutación)

Selectividad con interruptores automáticos aguas abajo

Modo Ii: OFF si hay otro interruptor automático MasterPacT aguas abajo

Ii = 15 x In si ComPacT NSXm, ComPacT NSX, o solo interruptor automático PowerPacT B-, H-, J-, L-frame aguas abajo

Alimentador con selectividad con otros interruptores automáticos MasterPacT, ComPacT NS o PowerPacT P- y R-frame aguas abajo

La misma norma que para Isd

Modo Ii: Apagado

Alimentador sin selectividad con otros interruptores automáticos MasterPacT, ComPacT NS o PowerPacT P- y R-frame aguas abajo

–

Modo Ii: ON

Modo de disparo Ii: Normativa

Ii = 10-15 x In

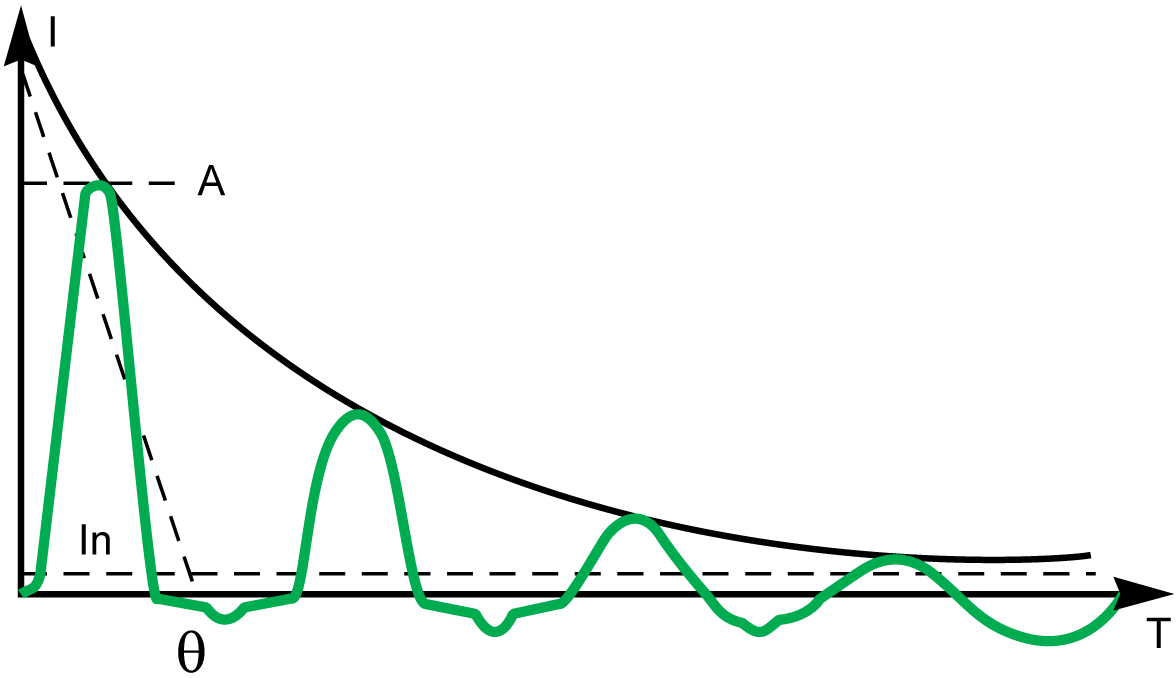

Lado primario del transformador LV/LV

–

Modo Ii: Apagado

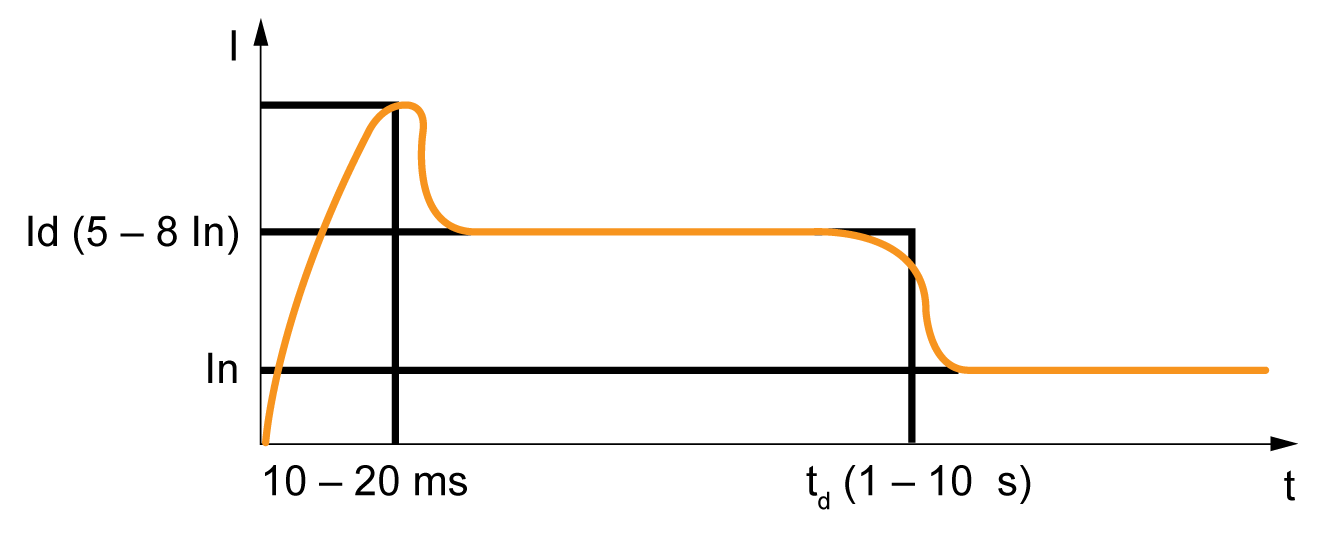

Generadores

–

Modo Ii: Apagado

Equipos electrónicos de alimentación (por ejemplo, sistemas de alimentación ininterrumpida, variadores de velocidad, convertidores fotovoltaicos)

Inferior a la corriente mínima de cortocircuito o de defecto a tierra al final del circuito protegido. El ajuste inferior es posible porque no se espera ninguna selectividad ni corriente transitoria.

Modo Ii: ON

Modo de disparo Ii: Fast (Rápido)

Ii = 2 x In

Motor

Inferior a la corriente mínima de cortocircuito o de defecto a tierra al final del cable. El ajuste inferior es posible por encima de la corriente de arranque.

Modo Ii: ON

Modo de disparo Ii: Fast (Rápido)

Ii ≥ 13 x Corriente del motor a plena carga
