Ajuste de la protección contra sobrecorriente direccional (ANSI 67)
Directrices de ajuste
La protección contra sobrecorriente direccional se utiliza junto con la protección contra sobrecorriente de corto retardo. La posibilidad de elegir la protección contra sobrecorriente direccional hacia delante o hacia atrás y las temporizaciones (tfw y trv) y los ajustes de temporización de la protección contra sobrecorriente de corto retardo (tsd) contribuyen a proteger un sistema de alimentación contra corrientes de cortocircuito que pueden circular hacia delante y hacia atrás.
Cuando se utiliza la protección contra sobrecorriente direccional para el disparo, la protección contra sobrecorriente instantánea (ANSI 50) suele desactivarse al ajustar el modo Ii en OFF.
Aplicación en sistema de alimentación con varias fuentes en paralelo
La protección contra sobrecorriente direccional puede aplicarse en un sistema de alimentación con dos o más fuentes en paralelo para aumentar la disponibilidad de la alimentación. Las fuentes pueden ser transformadores o generadores.
Se ofrecen ejemplos de dos sistemas de alimentación, con y sin protección contra sobrecorriente direccional:
-
Dos fuentes en paralelo sin interruptor automático de transferencia.
-
Dos fuentes en paralelo con un interruptor automático de transferencia, con dicho interruptor automático de transferencia normalmente cerrado.
|
Configuración del hardware |
Esquema de protección |
Disponibilidad de la alimentación |
Aplicaciones de ejemplo |
|---|---|---|---|
|
2 fuentes Sin transferencia |
2 interruptores automáticos sin protección contra sobrecorriente direccional |
– |
Edificios comerciales e industriales |
|
2 interruptores automáticos con protección contra sobrecorriente direccional |
** |
Edificios comerciales e industriales |
|
|
2 fuentes 1 transferencia, normalmente cerrada |
2 interruptores automáticos sin protección contra sobrecorriente direccional 1 interruptor automático de transferencia sin protección contra sobrecorriente direccional |
* |
Aplicaciones de petróleo y gas Aplicaciones marinas Centros de datos |
|
2 interruptores automáticos con protección contra sobrecorriente direccional 1 interruptor automático de transferencia sin protección contra sobrecorriente direccional |
*** |
Aplicaciones de petróleo y gas Aplicaciones marinas Centros de datos |

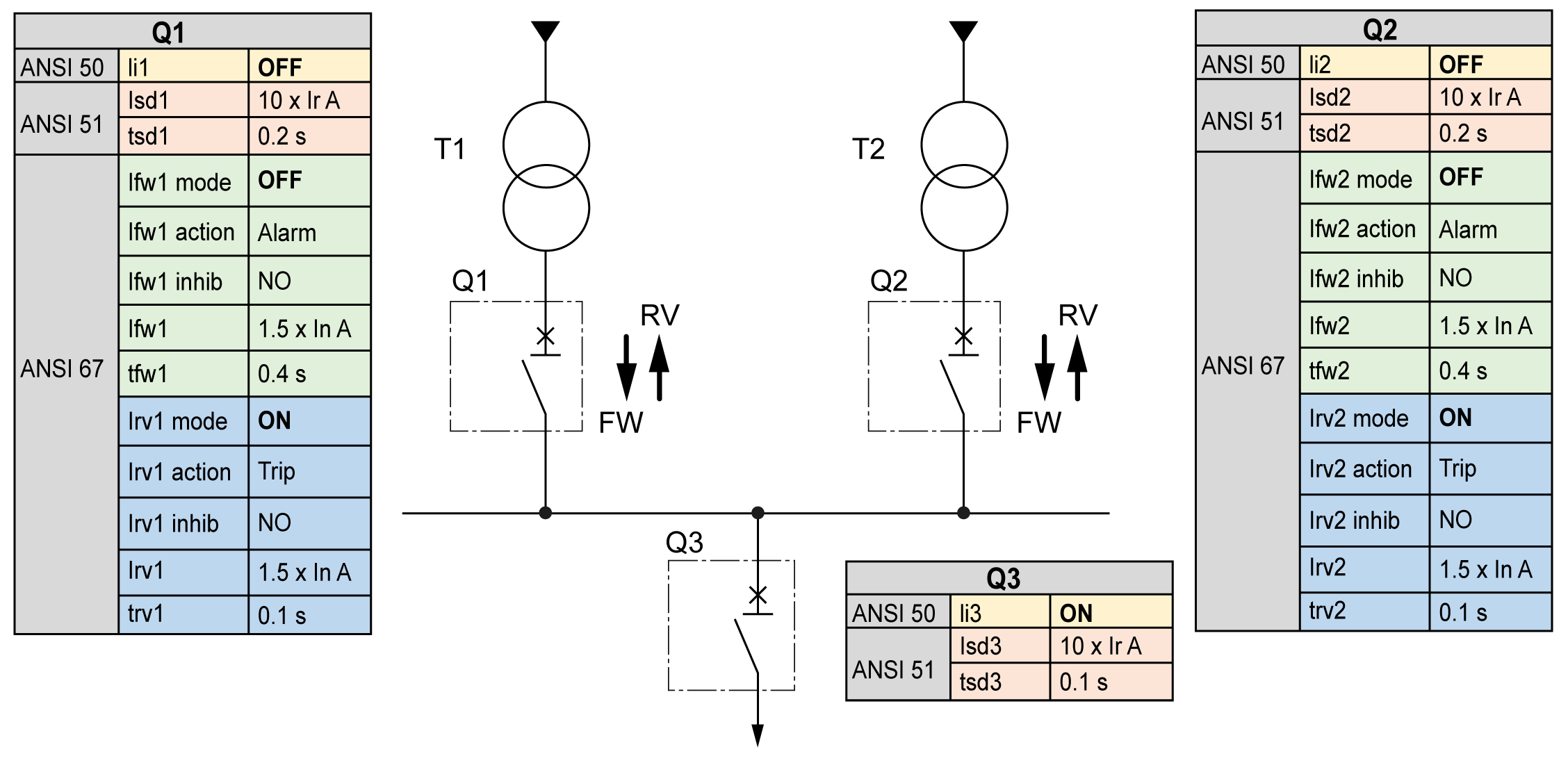

Directrices de ajuste para dos fuentes sin transferencia
La siguiente tabla indica los ajustes de las protecciones contra sobrecorriente de los interruptores automáticos:
|
Interruptor automático |
ANSI 50 |
ANSI 51 |
ANSI 67 hacia delante |
ANSI 67 hacia atrás |
|---|---|---|---|---|
|
Q1 y Q2 sin ANSI 67 |
OFF |
tsd = 0,2 s |
N/A |
N/A |
|
Q1 y Q2 con ANSI 67 |
OFF |
tsd = 0,2 s |
OFF |
trv = 0,1 s |
|
Q3 |
ON |
tsd = 0,1 s |
N/A |
N/A |
La siguiente tabla indica el comportamiento de las protecciones contra sobrecorriente en función de la ubicación de la corriente de cortocircuito:
|
Caso |
Q1 y Q2 sin ANSI 67 |
Q1 y Q2 con ANSI 67 |
|---|---|---|
|

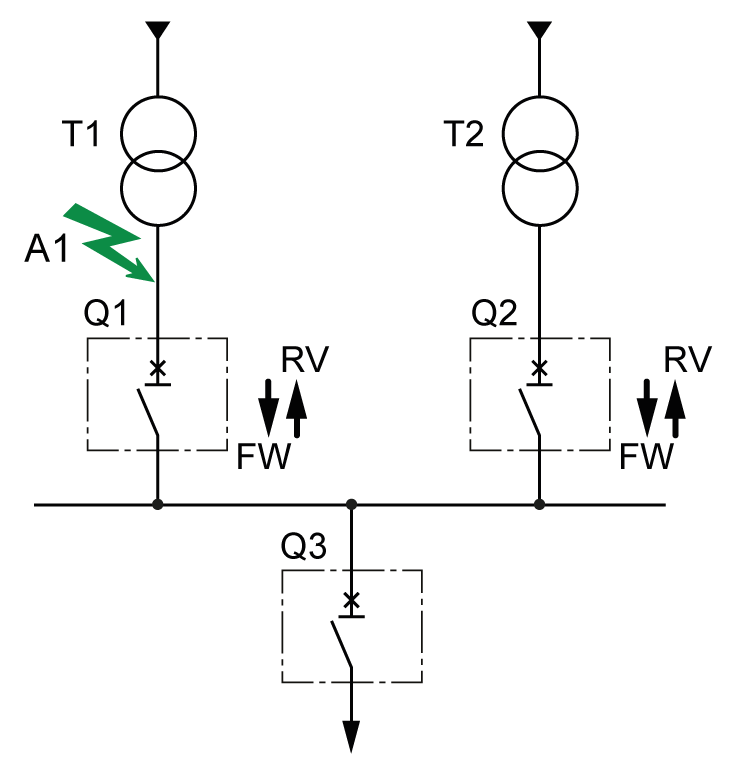

Cortocircuito en A1
|
La barra colectora está OFF. |
La barra colectora está ON. |
|

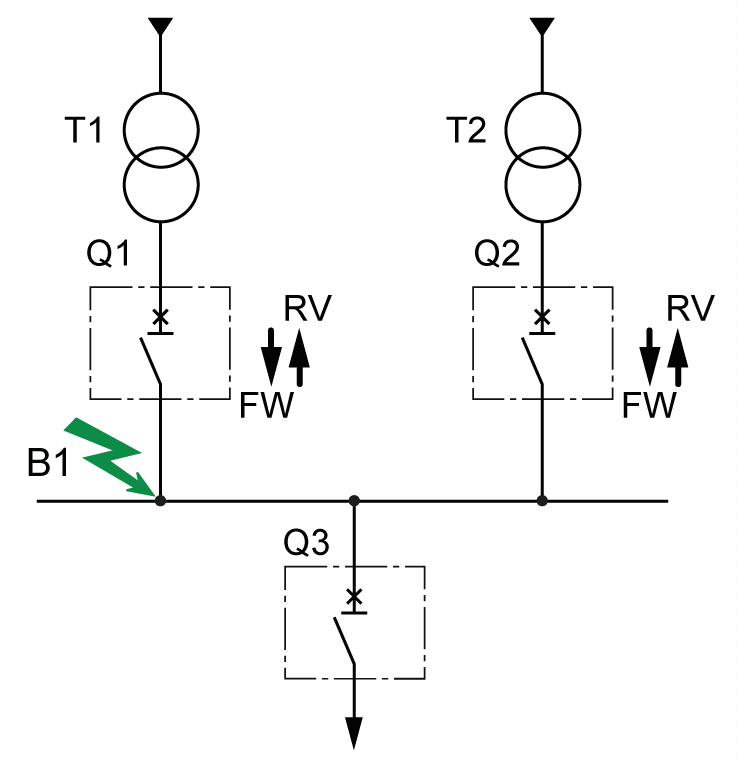

Cortocircuito en B1
|
La barra colectora está OFF. La adición de un interruptor automático de transferencia puede mantener media barra colectora ON. |
La barra colectora está OFF. La adición de un interruptor automático de transferencia puede mantener media barra colectora ON. |

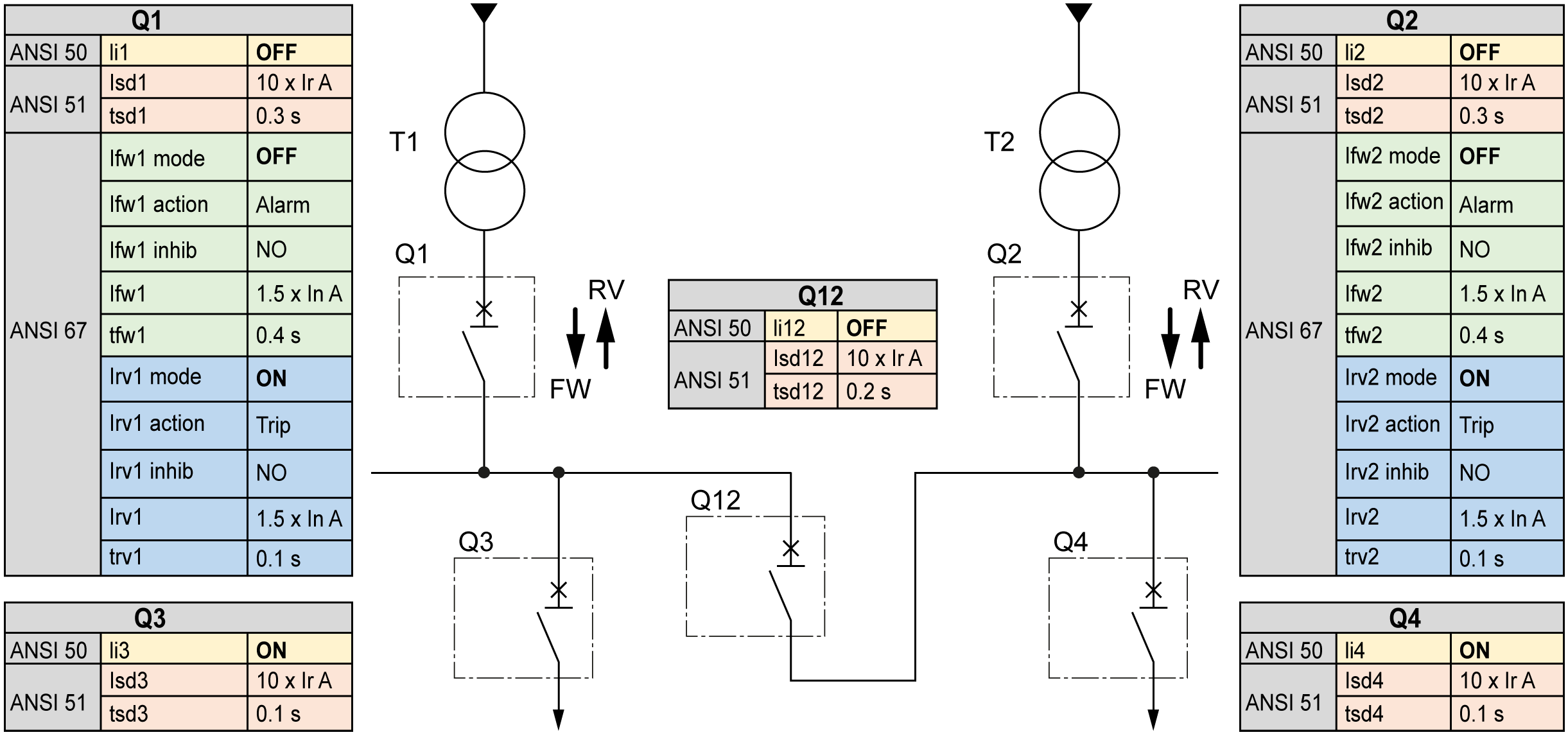

Directrices de ajuste para dos fuentes con una transferencia
La siguiente tabla indica los ajustes de las protecciones contra sobrecorriente de los interruptores automáticos:
|
Interruptor automático |
ANSI 50 |
ANSI 51 |
ANSI 67 hacia delante |
ANSI 67 hacia atrás |
|---|---|---|---|---|
|
Q1 y Q2 sin ANSI 67 |
ON |
tsd = 0,3 s |
N/A |
N/A |
|
Q1 y Q2 con ANSI 67 |
OFF |
tsd = 0,3 s |
OFF |
trv = 0,1 s |
|
Q12 sin ANSI 67 |
ON |
tsd = 0,2 s |
N/A |
N/A |
|
Q3, Q4 |
ON |
tsd = 0,1 s |
N/A |
N/A |
La siguiente tabla indica el comportamiento de las protecciones contra sobrecorriente en función de la ubicación de la corriente de cortocircuito:
|
Caso |
Q1, Q2 sin ANSI 67 |
Q1, Q2 con ANSI 67 |
|---|---|---|
|

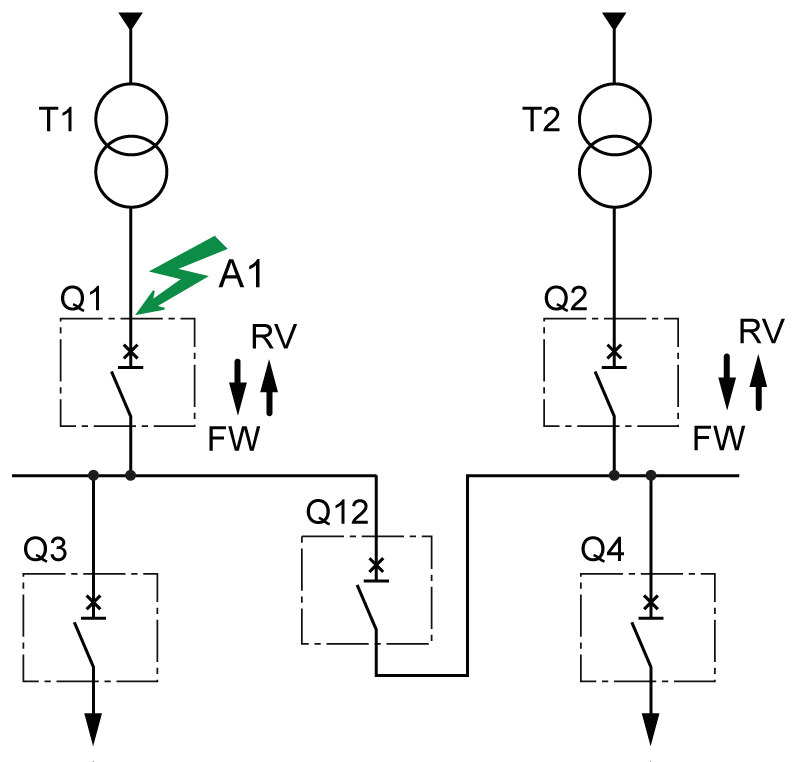

Cortocircuito en A1
|
Media barra colectora (1) está OFF. Media barra colectora (2) está ON. |
La barra colectora está ON. |
|

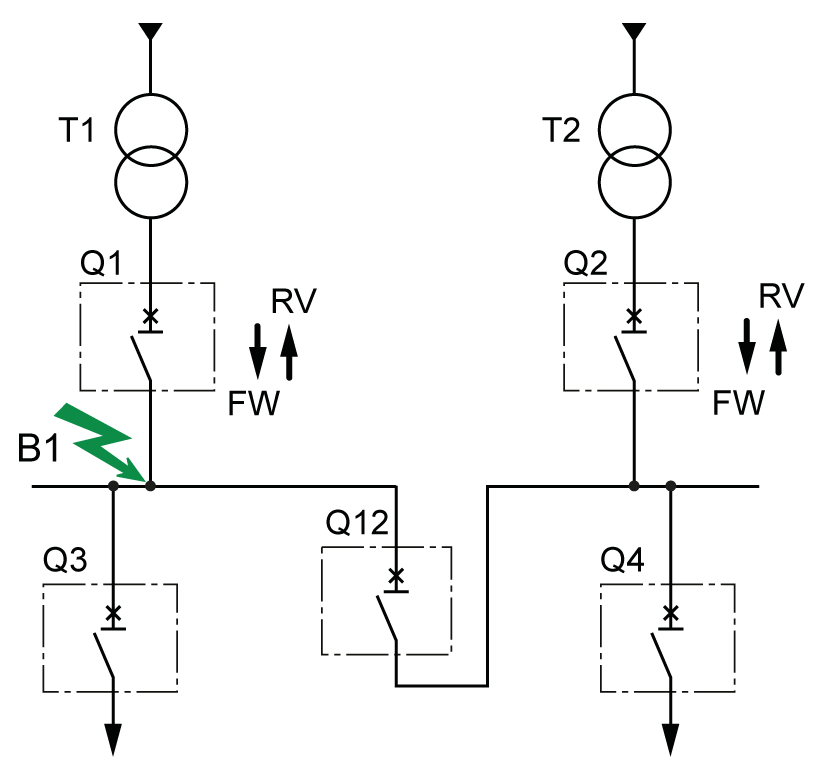

Cortocircuito en B1
|
Media barra colectora (1) está OFF. Media barra colectora (2) está ON. |
Media barra colectora (1) está OFF. Media barra colectora (2) está ON. |
