Módulo digital de asistente de funcionamiento de MasterPact
Presentación
El Digital Module del asistente de funcionamiento de MasterPact amplía y mejora las funciones del EcoStruxure Power Device.
El Digital Module del asistente de funcionamiento de MasterPact ayuda al operador a manipular el interruptor automático mediante instrucciones para realizar las acciones.
Muestra el estado del interruptor automático, como:
-
Estado Listo para cerrar
-
Estado del muelle resorte
-
Estado de las bobinas (con bobinas comunicantes y de diagnóstico)
Al usar las bobinas comunicantes y de diagnóstico, permite abrir o cerrar el interruptor automático desde unos cuantos metros de distancia.
 PELIGRO |
|---|
|
RIESGO DE DESCARGA ELÉCTRICA, EXPLOSIÓN O
ARCO ELÉCTRICO
Si no se siguen estas instrucciones, se producirán lesiones graves o la muerte.
|
 ADVERTENCIA |
|---|
|
RIESGO DE CIERRE POR DEFECTO ELÉCTRICO
No vuelva a cerrar el interruptor automático sin
haber verificado y, si es necesario, reparado la instalación
eléctrica aguas abajo.
Si no se siguen estas instrucciones, pueden producirse lesiones graves, muerte o daños
en el equipo.
|
Requisitos previos
El Digital Module de asistente de funcionamiento del MasterPact es un Digital Module opcional, que se puede adquirir e instalar en una unidad de control MicroLogic X.
Los requisitos previos son:
-
La EcoStruxure Power Device debe estar instalada en un smartphone.
-
El smartphone se debe conectar a la unidad de control MicroLogic X a través de:
-
Bluetooth: la unidad de control debe recibir alimentación.
-
NFC: no es necesario que la unidad de control reciba alimentación.
-
USB OTG: la unidad de control puede recibir alimentación del smartphone.
-
-
La fecha y la hora de MicroLogic X deben estar actualizadas.
-
Las bobinas de diagnóstico y comunicación (MX, MN, XF) deben estar instaladas en el interruptor automático MasterPact MTZ.
El Digital Module de asistente de funcionamiento de MasterPact es compatible con:
-
Unidades de control MicroLogic 2.0 X, 5.0 X, 6.0 X y 7.0 X para la norma IEC
-
Unidades de control MicroLogic 3.0 X, 5.0 X y 6.0 X para la norma UL
-
Unidades de control MicroLogic X con versión de firmware mayor o igual que 001.000.000.
-
Interfaz IFE/EIFE con versión de firmware mayor o igual que 003.006.000
-
Interfaz IFM con versión de firmware mayor o igual que 003.000.000
Disponibilidad de la asistencia
La disponibilidad de las funciones varía en función del tipo de conexión al Digital Module:
-
A través de Bluetooth, USB OTG y de las bobinas comunicantes y de diagnóstico: todas las funciones están disponibles.
-
A través de NFC (la conexión se puede realizar cuando la unidad de control no reciba alimentación): se proporciona información básica sobre el interruptor automático y sobre el contexto del último disparo. También proporciona ayuda paso a paso, al pedir al usuario que facilite el estado del interruptor automático y al ofrecerle ayuda para el funcionamiento manual del interruptor automático.

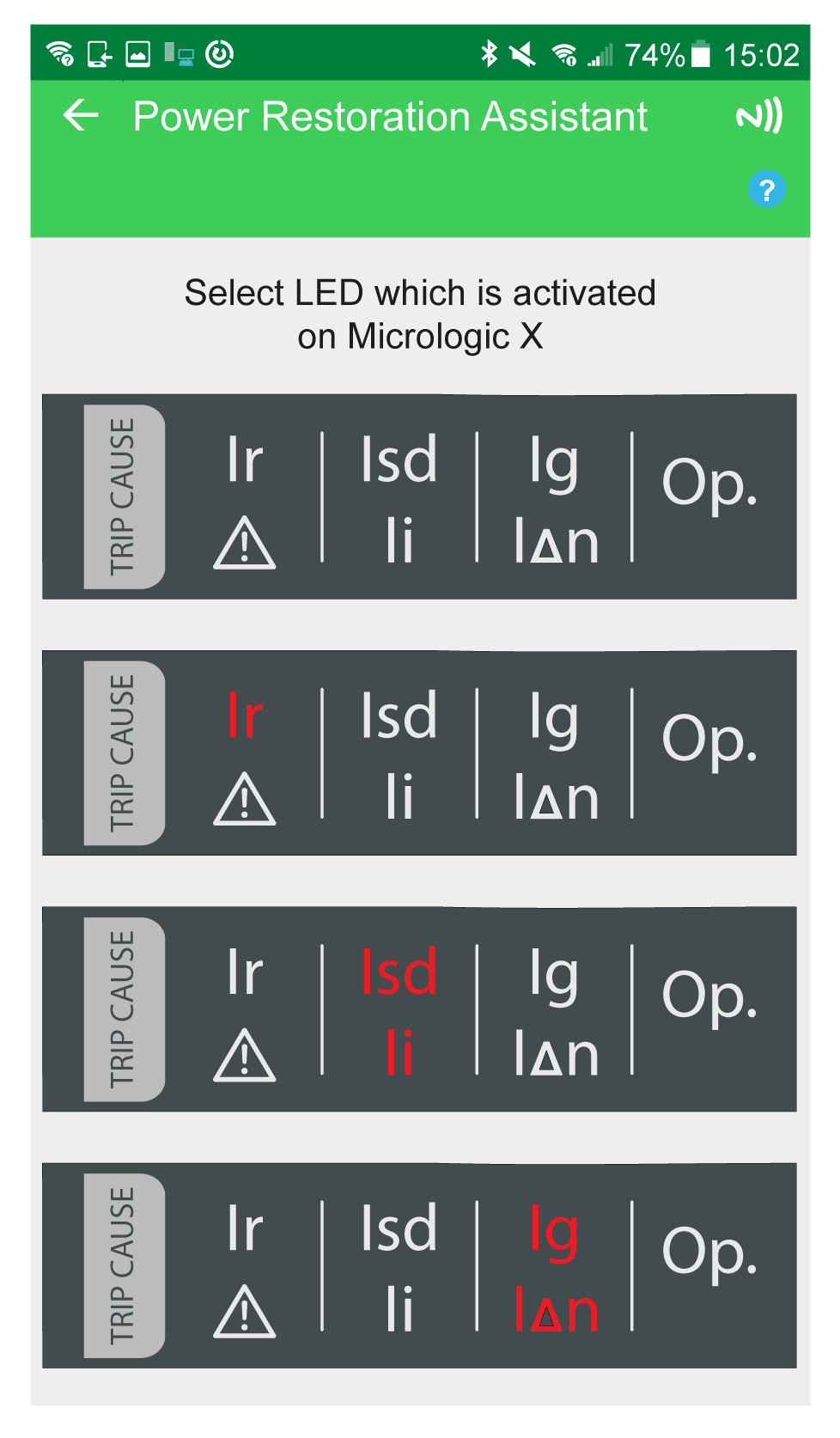

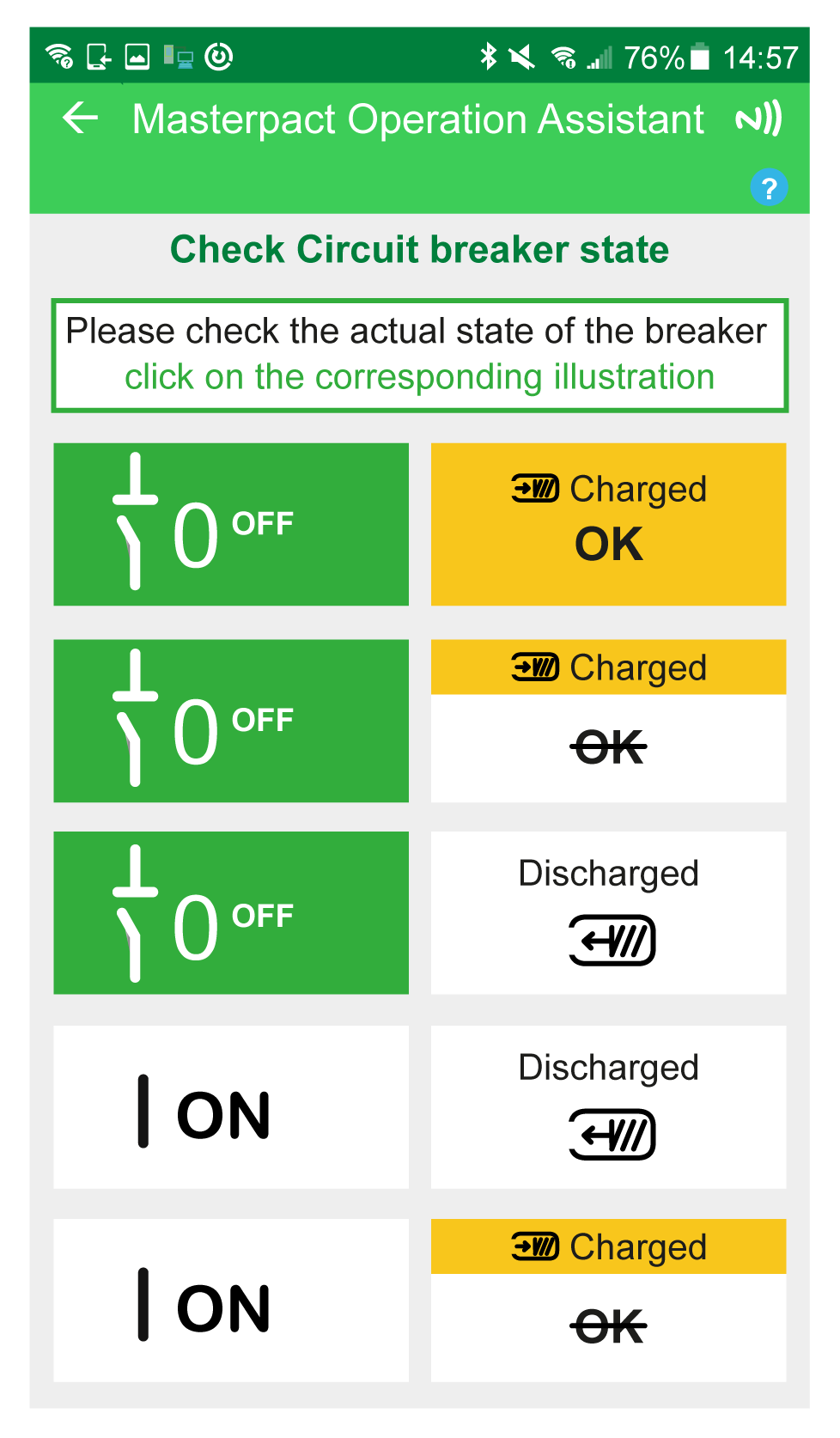

Ejemplos de pantallas
 |
 |
