Menú Medidas

Presentación

En esta guía, las fases eléctricas se describen como fase 1, fase 2, fase 3 y cubren la norma IEC y la norma UL. La unidad de control MicroLogic X muestra las fases tal como se indica a continuación:

Unidad de control MicroLogic X para norma IEC	Unidad de control MicroLogic X para norma UL
Fase 1	Fase a
Fase 2	Fase b
Fase 3	Fase c

Descripción

El menú Medidas contiene los siguientes submenús:

Nivel 1	Nivel 2	Nivel 3	Descripción de la función
Inicio	Medidas	Corriente	Medidas de corriente en tiempo real
		Tensión	Medidas de tensión en tiempo real
		Potencia	Medidas de potencia en tiempo real
		Energía	Medidas de energía en tiempo real
		Frecuencia	Medidas de frecuencia en tiempo real
		I harmónic.	Medidas de armónicos de corriente en tiempo real
		V harmónic.	Medidas de armónicos de tensión en tiempo real
		Factor de potencia	Medidas de factor de potencia en tiempo real

Pantallas de medidas con indicador de calidad

En las pantallas siguientes se muestra un indicador de calidad que ofrece una representación gráfica de la medida en comparación con el rango esperado:

Máximo de 3 desequilibrios de corriente de fase en tiempo real, Iunb
Media de 3 tensiones entre fases eficaces Vmed VLL(V)
Máximo de 3 desequilibrios de tensión entre fases en tiempo real Deseq VLL(%)
Frecuencia F (Hz)

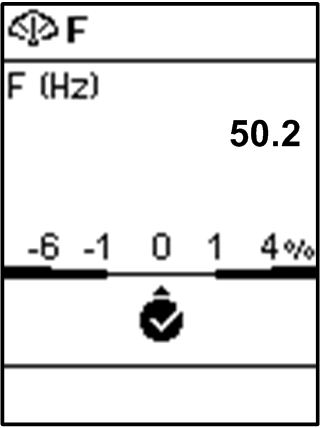

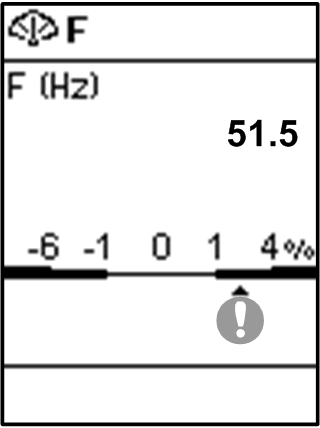

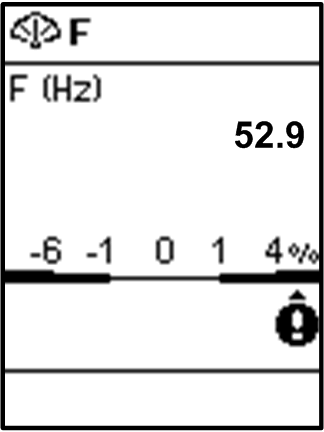

En la pantalla de frecuencia, por ejemplo, los siguientes iconos indican la medida en comparación con el rango esperado:


Medición correcta: la diferencia entre la frecuencia medida y la esperada es inferior al 1 %	Medición fuera de rango: la diferencia entre la frecuencia medida y la esperada es +1 – 4 %, o –1 – (–6 %)	Medición fuera de rango: la diferencia entre la frecuencia medida y la esperada es mayor que +4 % o menor que –6 %

Corriente

El menú Corriente muestra las medidas siguientes:

Nivel 3	Nivel 4	Nivel 5	Nombre del parámetro
Corriente	I	I1 (A)	Corriente eficaz en la fase 1
		I2 (A)	Corriente eficaz en la fase 2
		I3 (A)	Corriente eficaz en la fase 3
		IN (A)⁽¹⁾	Corriente eficaz en neutro
		Ig (A)⁽²⁾	Corriente eficaz en tierra
		IΔn (A)⁽³⁾	Corriente eficaz en diferencial
	I MAX	I1 (A)	Corriente eficaz máxima en fase 1
		I2 (A)	Corriente eficaz máxima en fase 2
		I3 (A)	Corriente eficaz máxima en fase 3
		IN (A)⁽¹⁾	Corriente eficaz máxima en neutro
		Ig (A)⁽²⁾	Corriente eficaz máxima en tierra
		IΔn (A)⁽³⁾	Corriente eficaz máxima en diferencial
	I med	I (1,2,3) (A)	Media de las corrientes eficaces de las 3 fases
	I deseq.	I (1,2,3) (%)	Máximo de 3 desequilibrios de corriente de fase en tiempo real, con indicador de calidad
	I deseq. MÁX	I (1,2,3) (%)	Valor máximo del máximo de 3 desequilibrios de corriente de fase
	Reini. MÁX		Restablecimiento de la corriente eficaz máxima, con fecha y hora del último restablecimiento
(1) Se aplica a interruptores automáticos tetrapolares o interruptores automáticos tripolares con ENCT cableado y configurado (2) Se aplica a MicroLogic 2.0 X, 3.0 X, 5.0 X, 6.0 X (3) Se aplica a MicroLogic 7.0 X

Tensión

El menú Tensión muestra las medidas siguientes:

Nivel 3	Nivel 4	Nivel 5	Nombre del parámetro
Tensión	V	V12 (V)	Tensión eficaz entre fases 1-2
		V23 (V)	Tensión eficaz entre fases 2-3
		V31 (V)	Tensión eficaz entre fases 3-1
		V1N (V)⁽¹⁾	Tensión eficaz entre fase y neutro 1-N
		V2N (V)⁽¹⁾	Tensión eficaz entre fase y neutro 2-N
		V3N (V)⁽¹⁾	Tensión eficaz entre fase y neutro 3-N
	V MAX	V12 (V)	Tensión máxima eficaz entre fases 1-2
		V23 (V)	Tensión máxima eficaz entre fases 2-3
		V31 (V)	Tensión máxima eficaz entre fases 3-1
		V1N (V)⁽¹⁾	Tensión máxima eficaz entre fase y neutro 1-N
		V2N (V)⁽¹⁾	Tensión máxima eficaz entre fase y neutro 2-N
		V3N (V)⁽¹⁾	Tensión máxima eficaz entre fase y neutro 3-N
	V MIN	V12 (V)	Tensión mínima eficaz entre fases 1-2
		V23 (V)	Tensión mínima eficaz entre fases 2-3
		V31 (V)	Tensión mínima eficaz entre fases 3-1
		V1N (V)⁽¹⁾	Tensión mínima eficaz entre fase y neutro 1-N
		V2N (V)⁽¹⁾	Tensión mínima eficaz entre fase y neutro 2-N
		V3N (V)⁽¹⁾	Tensión mínima RMS entre fase y neutro 3-N
	V med	VLL (V)	Media de las 3 tensiones eficaces entre fases (V12+V23+V31)/3, con indicador de calidad
	V med	VLN (V)⁽¹⁾	Media de las 3 tensiones eficaces entre fase y neutro (V1N+V2N+V3N)/3
	V deseq.	VLL (%)	Máximo de 3 desequilibrios de tensión entre fases en tiempo real, con indicador de calidad
	V deseq.	VLN (%)⁽¹⁾	Máximo de 3 desequilibrios de tensión entre fase y neutro en tiempo real
	V MÁX des.	VLL (%)	El valor máximo del máximo de 3 desequilibrios de tensión entre fases
	V MÁX des.	VLN (%)⁽¹⁾	Valor máximo del máximo de 3 desequilibrios de tensión entre fase y neutro
	Reini. MÍN/MÁX		Restablecimiento de la tensión eficaz mínima y máxima, con la fecha y la hora del último restablecimiento
(1) Se aplica a interruptores automáticos tetrapolares o interruptores automáticos tripolares con ENVT cableado y configurado.

Potencia

El menú Alim. muestra las mediciones siguientes:

Nivel 3	Nivel 4	Nivel 5	Nombre del parámetro
Potencia	P	P1 (kW)	Potencia activa en fase 1
		P2 (kW)	Potencia activa en fase 2
		P3 (kW)	Potencia activa en fase 3
		Ptot (kW)	Potencia activa total
	P MAX	Ptot (kW)	Potencia activa total máxima
	Q	Q1 (kVAR)⁽¹⁾	Potencia reactiva en fase 1
		Q2 (kVAR)⁽¹⁾	Potencia reactiva en fase 2
		Q3 (kVAR)⁽¹⁾	Potencia reactiva en fase 3
		Qtot (kVAR)	Potencia reactiva total
	Q MAX	Qtot (kVAR)	Potencia reactiva total máxima
	S	S1 (kVA)⁽¹⁾	Potencia aparente en fase 1
		S2 (kVA)⁽¹⁾	Potencia aparente en fase 2
		S3 (kVA)⁽¹⁾	Potencia aparente en fase 3
		Stot (kVA)	Potencia aparente total
	S MAX	Stot (kVA)	Potencia aparente total máxima
	Reini. MÁX		Reinicio de potencia máxima, con fecha y hora del último reinicio
(1) Se aplica a interruptores automáticos tetrapolares o interruptores automáticos tripolares con ENVT cableado y configurado.

Energía

El menú Energía muestra las medidas siguientes:

Nivel 3	Nivel 4	Nivel 5	Nombre del parámetro
Energía	E total	Ep (kWh)	Energía activa total
		Eq (kVArh)	Energía reactiva total
		Es (kVAh)	Energía aparente total
	E entregada	Ep (kWh)	Energía activa total entregada (en la carga, contada positivamente)
	E entregada	Eq (kVArh)	Energía reactiva total entregada (en la carga, contada positivamente)
	E recibida	Ep (kWh)	Energía activa total recibida (fuera de la carga, contada negativamente)
	E recibida	Eq (kVArh)	Energía reactiva total recibida (fuera de la carga, contada negativamente)
	Reiniciar contadores		Restablecimiento de la energía acumulada, con la fecha y la hora del último reinicio

Frecuencia

El menú Frecuencia muestra las medidas siguientes:

Nivel 3	Nivel 4	Nivel 5	Nombre del parámetro
Frecuencia	F	F (Hz)	Frecuencia con indicador de calidad
	F MAX	F (Hz)	Frecuencia máxima
	F MIN	F (Hz)	Frecuencia mínima
	Reini. MÍN/MÁX		Reinicio de la frecuencia mínima y máxima, con la fecha y la hora del último reinicio

I harmónic.

El menú I harmónic. muestra las medidas siguientes:

Nivel 3	Nivel 4	Nivel 5	Nombre del parámetro
I harmónic.	I THD	I1 (%)	Distorsión total armónica (THD) de corriente en fase 1 en comparación con la fundamental
		I2 (%)	Distorsión total armónica (THD) de corriente en fase 2 en comparación con la fundamental
		I3 (%)	Distorsión total armónica (THD) de corriente en fase 3 en comparación con la fundamental
		IN (%)⁽¹⁾	Distorsión armónica total (THD) de la corriente en el neutro en comparación con la fundamental
	I THD IN MÁX⁽¹⁾	IN (%)	Máximo de distorsión armónica total (THD) de la corriente en el neutro en comparación con la fundamental
	I THD med	I (1, 2, 3) (%)	Media de las distorsiones armónicas totales (THD) de corriente de las 3 fases en comparación con la fundamental
	I THD med MÁX	I(1,2,3) (%)	Media máxima de las distorsiones armónicas totales (THD) de corriente de las 3 fases con respecto a la fundamental, con la fecha y la hora en que se ha producido
	Reini. MÁX		Reinicio de la frecuencia de THD mínima y máxima, con la fecha y la hora del último reinicio
(1) Se aplica a interruptores automáticos tetrapolares o interruptores automáticos tripolares con ENVT cableado y configurado.

V harmónic.

El menú V harmónic. muestra las medidas siguientes:

Nivel 3	Nivel 4	Nivel 5	Nombre del parámetro
Tensión	V THD	V12 (%)	Distorsión armónica total (THD) de la tensión entre fases 1-2 en comparación con la fundamental
		V23 (%)	Distorsión armónica total (THD) de la tensión entre fases 2-3 en comparación con la fundamental
		V31 (%)	Distorsión armónica total (THD) de la tensión entre fases 3-1 en comparación con la fundamental
		V1N (%)⁽¹⁾	Distorsión armónica total (THD) de la tensión entre fase y neutro 1-N en comparación con la fundamental
		V2N (%)⁽¹⁾	Distorsión armónica total (THD) de la tensión entre fase y neutro 2-N en comparación con la fundamental
		V3N (%)⁽¹⁾	Distorsión armónica total (THD) de la tensión entre fase y neutro 3-N en comparación con la fundamental
	V THD med	VLL (%)	Media de las distorsiones armónicas totales (THD) de las 3 tensiones entre fases comparada con la fundamental
	V THD med	VLN (%)⁽¹⁾	Media de las distorsiones armónicas totales (THD) de las 3 tensiones entre fase y neutro en comparación con la fundamental
	V THD med MÁX	VLL (%)	Valor máximo desde el último restablecimiento de la media de las distorsiones armónicas totales (THD) de las 3 tensiones entre fases en comparación con la fundamental
	V THD med MÁX	VLN (%)⁽¹⁾	Valor máximo desde el último restablecimiento de la media de las distorsiones armónicas totales (THD) de las 3 tensiones entre fase y neutro en comparación con la fundamental
	Reini. MÁX		Restablecimiento de todas las tensiones máximas y mínimas
(1) Se aplica a interruptores automáticos tetrapolares o interruptores automáticos tripolares con ENVT cableado y configurado.

Menú Factor potencia

El menú Factor potencia muestra los datos siguientes:

Nivel 3	Nivel 4	Nombre del parámetro
Factor de potencia	PF	Factor de potencia total
Cos φ	Factor de potencia fundamental total
Red	Los parámetros que se muestran dependen de la convención de signo para el factor de potencia y cos phi que se haya seleccionado. Si se selecciona IEEE (ajuste de fábrica), el parámetro que se muestra es: Capacitivo en el caso del capacitivo Inductivo en el caso del inductivo Si se selecciona IEC, el parámetro que se muestra es: Capacitivo en caso de adelanto Inductivo en caso de atraso

Nivel 3

Nivel 4

Nombre del parámetro

Factor de potencia

Factor de potencia total

Cos φ

Factor de potencia fundamental total

Red

Los parámetros que se muestran dependen de la convención de signo para el factor de potencia y cos phi que se haya seleccionado.

Si se selecciona IEEE (ajuste de fábrica), el parámetro que se muestra es:
- Capacitivo en el caso del capacitivo
- Inductivo en el caso del inductivo
Si se selecciona IEC, el parámetro que se muestra es:
- Capacitivo en caso de adelanto
- Inductivo en caso de atraso
