Protección de infratensión (ANSI 27)
Presentación
La protección de infratensión (ANSI 27) supervisa constantemente la tensión del sistema. Si el nivel de tensión de una instalación sale de sus límites aceptables, la información proporcionada por la protección de infratensión se puede utilizar para iniciar una acción apropiada para restaurar las condiciones de funcionamiento adecuadas en la instalación.
La información proporcionada por la protección de infratensión se utiliza para generar alarmas y el disparo del interruptor automático cuando sea necesario. Además, la supervisión constante de las tensiones de fase a fase o de fase a neutro permite iniciar medidas apropiadas para salvaguardar el funcionamiento de la instalación durante situaciones anormales o críticas (por ejemplo, deslastre de cargas, cambio de fuente y arranque del generador de emergencia).
Requisitos previos
La protección de infratensión está disponible cuando se compra el módulo digital ANSI 27/59 - Protección contra infratensiones/sobretensiones y se instala en una unidad de control MicroLogic X.
La protección de infratensión requiere una fuente de alimentación externa de 24 V CC.
La protección de infratensión es compatible con:
-
Unidades de control MicroLogic 2.0 X, 5.0 X, 6.0 X y 7.0 X para la norma IEC
-
Unidades de control MicroLogic 3.0 X, 5.0 X y 6.0 X para la norma UL
-
Unidades de control MicroLogic X con versión de firmware superior o igual a la 002.000.002. Las versiones anteriores del firmware deberán actualizarse.
Los datos de Digital Module están disponibles de forma remota mediante las interfaces de comunicación IFE/EIFE o IFM, si la versión de firmware IFE/EIFE o IFM es compatible con el módulo digital. Para obtener más información, consulte la compatibilidad de las interfaces de comunicación con el firmware.
Principio de funcionamiento
Inhibición de la protección
Para inhibir la protección de infratensión (ANSI 27-1 o ANSI 27-2), se deben cumplir las dos condiciones siguientes:
-
La inhibición se activa en una protección específica (ANSI 27-1 o ANSI 27-2) estableciendo el parámetro Inhibición en ON.
-
La inhibición de protecciones opcionales se activa mediante una entrada del módulo IO. La función Inhibir protección opcional se debe asignar a una entrada del módulo IO.
Si desea obtener más información sobre la inhibición de protecciones opcionales, consulte Enerlin'X IO - Módulo de aplicación de entrada/salida para un interruptor automático - Guía del usuario.
Medición de tensión
Para la protección de infratensión establecida en modo de disparo, se debe medir la tensión en la parte de la fuente de alimentación para permitir el cierre del interruptor automático. De serie, la tensión de entrada de MicroLogic X se conecta directamente a la tensión de detección interna (PTI) en la parte inferior del interruptor automático. Por lo tanto:
-
Si el interruptor automático recibe alimentación por la parte inferior, la tensión de detección interna (PTI) resulta adecuada para la protección de infratensión y el cierre del interruptor automático.
-
Si el interruptor automático recibe alimentación por la parte superior, se requiere una entrada de tensión externa. Se debe usar la opción de toma externa de tensión (PTE) para medir la tensión en la parte de la fuente de alimentación o se debe usar la opción .
Configuración para todas las protecciones de infratensión/sobretensión
Seleccione el tipo de tensiones que se deben supervisar antes de realizar otras configuraciones:
-
Selección de tensión entre fases VLL (ajuste de fábrica)
-
Selección de tensión entre fase y neutro VLN (este ajuste se debe seleccionar solamente con interruptores automáticos tetrapolares o interruptores automáticos tripolares con ENVT conectado y configurado)
Puede ajustarse de la siguiente manera:
-
Con el software EcoStruxure Power Commission (protegido con contraseña)
-
Con EcoStruxure Power Device (protegido con contraseña)
Configuración del parámetro de comportamiento en infratensión para ANSI 27-1 y ANSI 27-2
Para un interruptor automático de alimentación superior sin la opción PTE, si la protección de infratensión dispara el interruptor automático, puede resultar difícil volver a cerrarlo. Esto se debe a que la protección detecta la ausencia de tensión y se dispara inmediatamente. Para permitir el cierre del interruptor automático, se puede establecer el parámetro de comportamiento en infratensión en
.El parámetro de comportamiento en infratensión (comportamiento de Vmin) tiene dos ajustes:
-
: la protección funciona de la manera normal
-
: la protección de infratensión se desactiva cuando se alcanza el umbral y el interruptor automático está en posición abierta

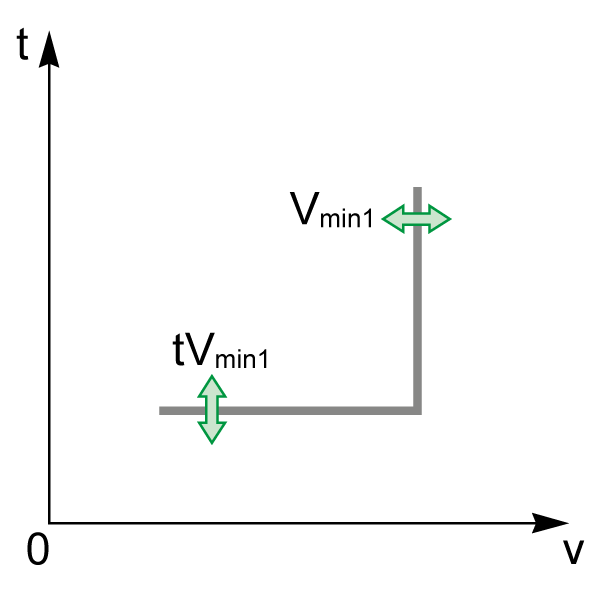

Configuración de la protección para el código ANSI 27-1
Los ajustes para la protección de infratensión en una fase (ANSI 27-1) son los siguientes:
-
Modo Vmin1: activa (ON) o desactiva (OFF) la protección de infratensión en una fase
-
Acción Vmin1: establece el resultado de la activación de la protección de infratensión como disparo o alarma
-
Disparo: el interruptor automático se dispara y se generan tres eventos (inicio, funcionamiento y disparo)
-
Alarma: se generan dos eventos (inicio y funcionamiento)
-
-
Inhibición Vmin1: activa (ON) la opción de que el módulo IO inhiba la protección
-
Vmin1: umbral de protección de infratensión en una fase
-
tVmin1: temporización de protección de infratensión en una fase
Pueden ajustarse de la siguiente manera:
-
Con el software EcoStruxure Power Commission (protegido con contraseña)
-
Con EcoStruxure Power Device (protegido con contraseña)
La función de configuración dual no se aplica a la protección contra infratensión en una fase. Cuando está activada la función de configuración dual, los ajustes de protección contra infratensión son los mismos cuando están activados los ajustes del conjunto A o el conjunto B.
Configuración de la protección para ANSI 27-2
Los ajustes para la protección de infratensión en todas las fases (ANSI 27-2) son los siguientes:
-
Modo Vmin2: activa (ON) o desactiva (OFF) la protección de infratensión en todas las fases
-
Acción Vmin2: establece el resultado de la activación de la protección de infratensión como disparo o alarma
-
Disparo: el interruptor automático se dispara y se generan tres eventos (inicio, funcionamiento y disparo)
-
Alarma: se generan dos eventos (inicio y funcionamiento)
-
-
Inhibición Vmin2: activa (ON) la opción de que el módulo IO inhiba la protección
-
Vmin2: umbral de protección de infratensión en todas las fases
-
tVmin2: temporización de protección de infratensión en todas las fases
Pueden ajustarse de la siguiente manera:
-
Con el software EcoStruxure Power Commission (protegido con contraseña)
-
Con EcoStruxure Power Device (protegido con contraseña)
La función de configuración dual no se aplica a la protección contra infratensión en todas las fases. Cuando está activada la función de configuración dual, los ajustes de protección contra infratensión son los mismos cuando están activados los ajustes del conjunto A o el conjunto B.
Ajustes de protección
Los ajustes para ANSI 27-1 y ANSI 27-2 son los siguientes:
Tipo |
Ajustes |
Unidad |
Rango de ajuste |
Incremento |
Ajuste de fábrica |
Precisión |
---|---|---|---|---|---|---|
ANSI 27 ANSI 59 |
Selección de tensión |
– |
VLL entre fases/VLN de fase a neutro |
– |
VLL entre fases |
– |
ANSI 27-1 ANSI 27-2 |
Comportamiento de Vmin |
– |
Normal/Forzar apagado si el IA está abierto |
– |
Normal |
– |
ANSI 27-1 |
Modo Vmin1 |
– |
ON/OFF |
– |
OFF |
– |
Acción Vmin1 |
– |
Alarma/Disparo |
– |
Alarma |
– |
|
Inhibición Vmin1 |
– |
ON/OFF |
– |
OFF |
– |
|
Vmin1 |
V |
20-1.200 |
1 |
20 |
± 2 % |
|
tVmin1 |
s |
0-300 |
0,01 |
10,00 |
± 2 %, ± 20 ms |
|
ANSI 27-2 |
Modo Vmin2 |
– |
ON/OFF |
– |
OFF |
– |
Acción Vmin2 |
– |
Alarma/Disparo |
– |
Alarma |
– |
|
Inhibición Vmin2 |
– |
ON/OFF |
– |
OFF |
– |
|
Vmin2 |
V |
20-1.200 |
1 |
20 |
± 2 % |
|
tVmin2 |
s |
0-300 |
0,01 |
10,00 |
± 2 %, ± 20 ms |
Características de la protección
Características de la protección de infratensión:
-
Temporización definida
-
Tiempo de reinicio instantáneo
-
Histéresis: fija 98 %
-
Tiempo mínimo de corte 50 ms
-
Tiempo máximo de corte 140 ms con temporización establecida en 0 s
Eventos predefinidos
La función genera los siguientes eventos predefinidos:
Código |
Evento |
Historial |
Gravedad |
---|---|---|---|
0x6410 (25616) |
|
Disparo |
Alta |
0x6210 (25104) |
|
Protección |
Baja |
0x6310 (25360) |
|
Protección |
Media |
0x642A (25642) |
|
Disparo |
Alta |
0x622A (25130) |
|
Protección |
Baja |
0x632A (25386) |
|
Protección |
Media |
0x0EF8 (3832) |
|
Protección |
Baja |
0x0D0C (3340) |
|
Configuración |
Media |
Los eventos predefinidos no pueden ser modificados por el usuario. Para obtener información general acerca de los eventos, consulte Gestión de eventos.
Los eventos de protección se generan de la manera siguiente:
-
El evento de inicio se genera cuando la protección se dispara.
-
El evento de funcionamiento se genera cuando transcurre la temporización de la protección.
El evento de funcionamiento no se genera cuando se inhibe la protección opcional.
-
El evento de disparo se genera cuando se activa la bobina de disparo del interruptor automático (MITOP).
El evento de disparo no se genera cuando:
-
La protección opcional se establece en modo de alarma
-
Se inhibe la protección opcional
-
Acciones recomendadas
Código |
Evento |
Acciones recomendadas |
---|---|---|
0x6410 (25616) |
|
Reinicie el dispositivo o utilice el asistente de restauración de la alimentación de la EcoStruxure Power Device. |
0x642A (25642) |
|
Reinicie el dispositivo o utilice el asistente de restauración de la alimentación de la EcoStruxure Power Device. |
0x0EF8 (3832) |
|
Compruebe el selector de inhibición conectado con el módulo IO. |
0x0D0C (3340) |
|
Corrija el error de configuración con el software EcoStruxure Power Commission:
|
Restablecimiento de un evento de disparo
Para obtener información acerca de cómo restablecer el interruptor automático después de un disparo debido a un fallo eléctrico, consulte el documento correspondiente:
-
MasterPacT MTZ1 - Interruptores automáticos e interruptores en carga - Guía del usuario
-
MasterPacT MTZ2/MTZ3 - Interruptores automáticos e interruptores en carga - Guía del usuario
