Unidad de control MicroLogic X: Fuente de alimentación

Fuentes de alimentación internas y externas

La unidad de control MicroLogic X se alimenta con la corriente que fluye por los transformadores de corriente interna (CT).

• Las funciones de protección estándar de las unidades de control MicroLogic X funcionan con la fuente de corriente interna.

  NOTA: La protección diferencial se alimenta con la tensión del sistema a través del módulo de fuente de alimentación VPS, instalado de fábrica en la unidad MicroLogic 7.0 X.

• Cuando la corriente de carga es superior al 20 % de la corriente nominal In, la alimentación de corriente interna proporciona la alimentación para el pleno funcionamiento de la unidad de control MicroLogic X. Esto incluye:

  • La HMI de MicroLogic X, la pantalla y los indicadores LED

  • Las funciones de medición con precisiones según IEC 61557-12

  • Las funciones de mantenimiento y diagnóstico

  • La comunicación a través de los módulos ULP

  • Comunicación a través de la tecnología inalámbrica de bajo nivel de energía Bluetooth

Para suministrar alimentación a la unidad de control MicroLogic X cuando la carga es inferior al 20 % de la corriente nominal In y mantener el pleno funcionamiento de la unidad de control MicroLogic X, se pueden utilizar fuentes de alimentación opcionales. Entre las fuentes de alimentación opcionales se incluyen las siguientes:

• Fuentes de alimentación permanentes:

  • Módulo de alimentación de tensión interna (VPS) de hasta 600 V CA.

  • Una fuente de alimentación externa de 24 V CC.

• Fuentes de alimentación temporales conectadas al puerto mini-USB de la unidad de control MicroLogic X:

  • Mobile Power Pack externo mediante conexión USB.

  • Smartphone Android a través de la conexión USB OTG (el smartphone debe ser compatible con USB OTG; consulte la lista de smartphones compatibles disponible en el sitio web de Schneider Electric).

  • PC a través de la conexión USB.

Más adelante se describen las diferentes fuentes de alimentación MicroLogic X opcionales.

Módulo de fuente de alimentación de tensión VPS

PELIGRO
RIESGO DE DESCARGA ELÉCTRICA, EXPLOSIÓN O ARCO ELÉCTRICO No instale un módulo VPS en una red con una tensión superior a 600 V CA. Apague todas las alimentaciones eléctricas aguas arriba y aguas abajo de este equipo antes de la instalación y el desmontaje. Si no se siguen estas instrucciones, se producirán lesiones graves o la muerte.

ATENCIÓN
DETERIORO DEL MÓDULO VPS Desconecte el módulo VPS tirando de él hasta la posición de desconexión antes de realizar la prueba dieléctrica en el equipo. Si no se siguen estas instrucciones, pueden producirse lesiones o daños en el equipo.

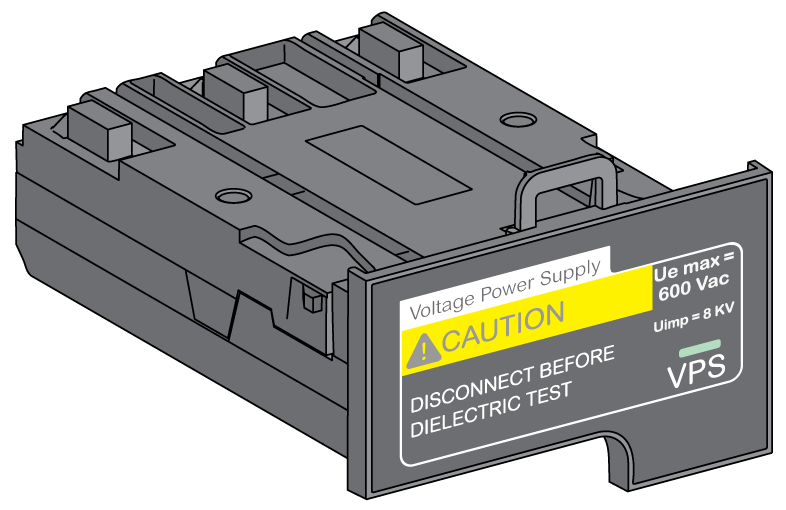

El módulo VPS es opcional para MicroLogic 2.0 X, 3.0 X, 5.0 X y 6.0 X. Se instala como opción estándar en MicroLogic 7.0 X.

El módulo VPS se instala en la parte inferior de la unidad de control MicroLogic X y se puede sustituir.

Un indicador LED verde en la parte frontal indica que el módulo VPS recibe alimentación con una salida de 24 V CC.

Para obtener información acerca de la sustitución y la instalación de piezas de recambio, consulte la hoja de instrucciones en el sitio web de Schneider Electric: NVE40741

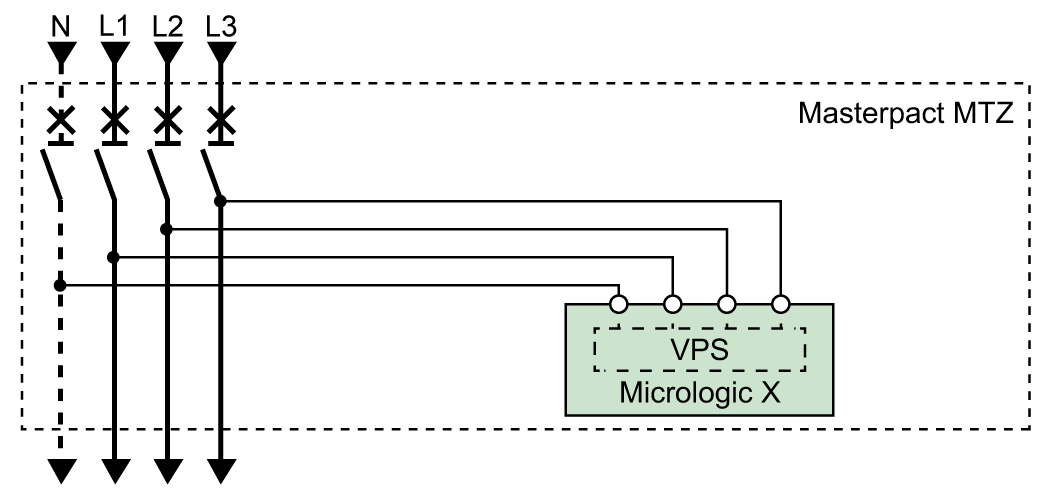

La tensión de entrada del módulo VPS está limitada a 600 V CA. El módulo está conectado directamente a la tensión de detección interna (PTI) en el lado aguas abajo del interruptor automático.

El módulo VPS puede recibir alimentación de una tensión externa mediante las entradas de medición de tensión PTE y los transformadores de tensión opcionales (obligatorio para tensiones superiores a 600 V CA).

La tensión externa se puede obtener del lado superior o inferior del interruptor automático.

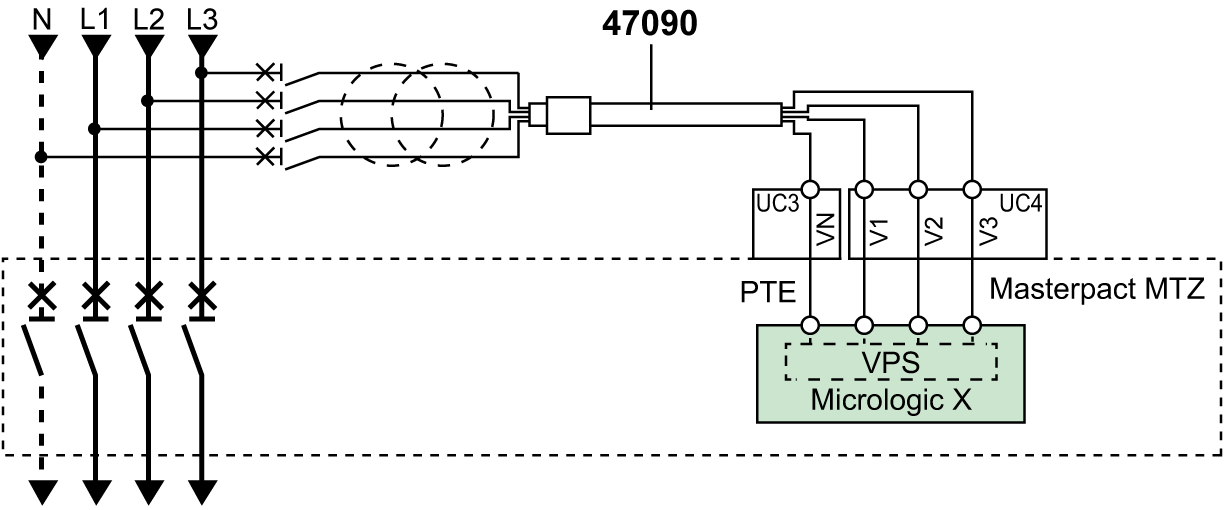

Si la fuente de alimentación y la opción PTE están conectadas en el mismo lado del interruptor automático (por ejemplo, la fuente de alimentación y la opción PTE están conectadas en el lado superior), la unidad de control MicroLogic X recibe energía en cuanto se pone en marcha la fuente de alimentación, independientemente de la posición del interruptor automático (abierto o cerrado).

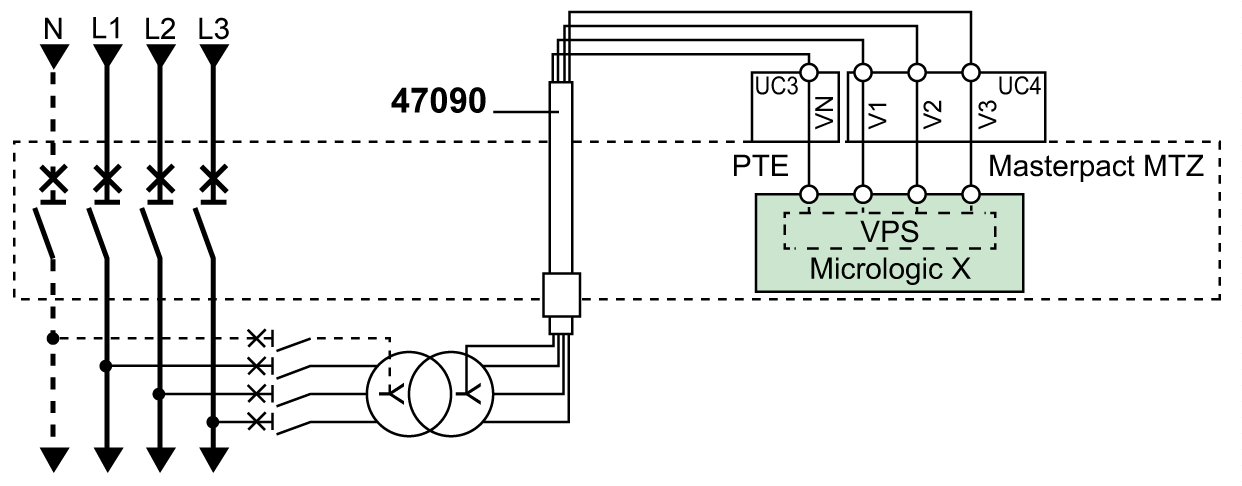

Si la fuente de alimentación y la opción PTE están conectadas en lados distintos del interruptor automático (por ejemplo, la fuente de alimentación está conectada en el lado superior y la opción PTE, en el lado inferior), la unidad de control MicroLogic X recibe energía solo cuando el interruptor automático está cerrado.

Fuente de alimentación externa de 24 V CC

Fuentes de alimentación de 24 V CC recomendadas

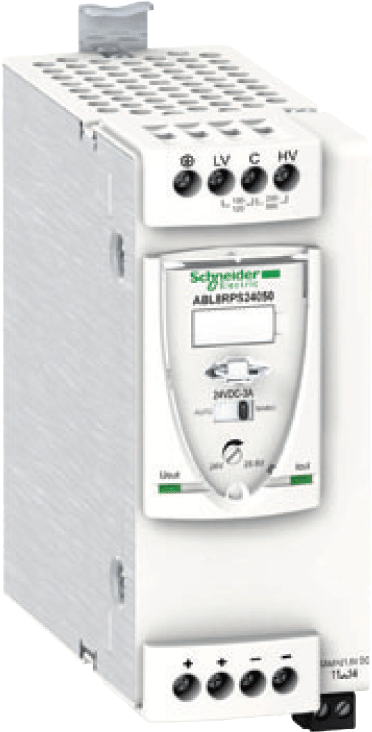

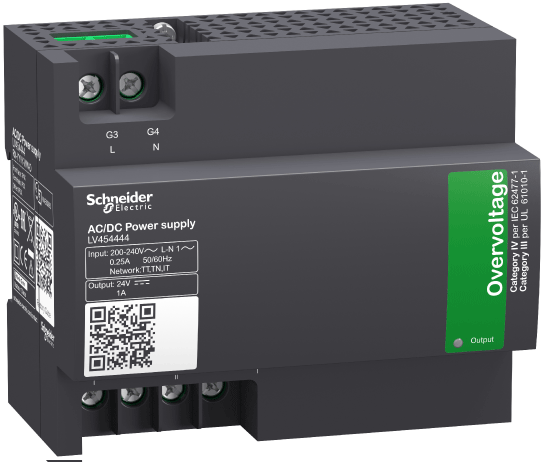

Las fuentes de alimentación de 24 V CC disponibles incluyen la gama de fuentes de alimentación Phaseo ABL8 y las fuentes de alimentación AD. Para obtener más información, consulte MasterPacT MTZ con unidad de control MicroLogic X - Catálogo.

Característica	Fuente de alimentación Phaseo ABL8	Fuente de alimentación AD
Ilustración
Categoría de sobretensión definida por IEC 60947-1	Category II	Category IV según la norma IEC 62477-1 (modelo de V CA) Category III según la norma IEC 62477-1 (modelo de V CC) Category III según la norma UL 61010-1
Tensión de alimentación de entrada de CA	110-120 V CA 200-500 V CA	110-130 V CA 200-240 V CA
Tensión de alimentación de entrada de CC	–	24-30 V CC 48-60 V CC 100-125 V CC
Resistencia dieléctrica	Entrada/salida: 4 kV de valor eficaz durante 1 minuto Entrada/tierra: 3 kV de valor eficaz durante 1 minuto Salida/tierra: 0,5 kV de valor eficaz durante 1 minuto	Entrada/salida: 3 kV RMS durante 1 minuto (modelo de 110-130 V CA y 200-240 V CA) 3 kV eficaces durante 1 minuto (modelo de 110-125 V CC) 2 kV eficaces durante 1 minuto (modelo de 24-30 V CC y de 48-60 V CC)
Temperatura	50 °C (122 °F) 60 °C (140 °F) con 80 % de carga nominal máxima	70 °C (158 °F)
Corriente de salida	3 A, 5 A o 10 A	1 A
Ondulación	200 mV pico-pico	200 mV pico-pico
Configuración de la tensión de salida para compensación de pérdida en la línea	De 24 a 28,8 V CC	De 22,8 a 25,2 V CC

NOTA: Para aplicaciones que requieran una categoría de sobretensión superior a II, instale un supresor de sobretensiones cuando use una fuente de alimentación ABL8 de 24 V CC.

Batería de reserva de 24 V CC

Si se interrumpe la alimentación de la fuente de 24 V CC, se puede utilizar una batería de 24 V CC de reserva para mantener el funcionamiento de la unidad de control MicroLogic X, incluida la comunicación inalámbrica. Se instala en serie entre la unidad de control MicroLogic X y el módulo de fuente de alimentación de 24 V CC.

La batería de reserva de 24 V CC debe cumplir las siguientes características (compatible con la unidad de control MicroLogic X):

• Tensión de salida: 17 V-28,8 V CC.

  • Tensión de corte: 17 V CC (la batería de reserva de 24 V CC debe tener una tensión de salida de parada en caso de nivel de tensión bajo).

  • Histéresis > 3 V CC (para evitar el encendido antes de que la tensión alcance los 21 V CC).

• La batería de reserva de 24 V CC debe poder alimentar una corriente de irrupción de 10 A.

Mobile Power Pack

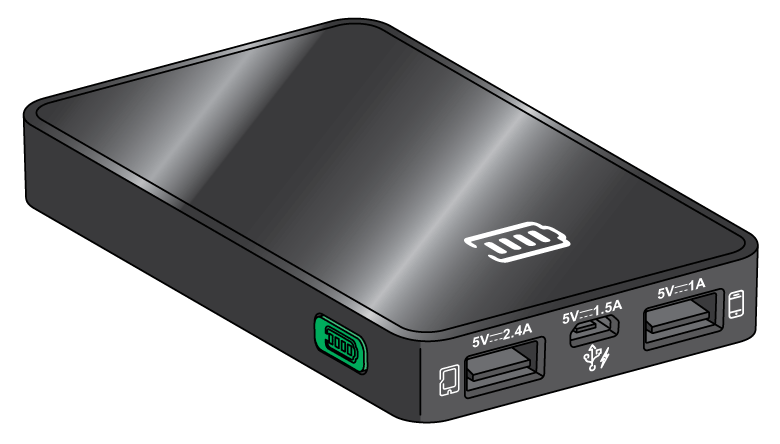

Mobile Power Pack es una batería externa que permite el suministro temporal de alimentación a la unidad de control MicroLogic X.

Mobile Power Pack permite el uso de la pantalla y el teclado de MicroLogic X para funciones de ajuste y visualización en el caso de que la fuente de alimentación que alimenta la unidad de control MicroLogic X sufra algún tipo de interrupción.

El módulo externo Mobile Power Pack puede conectarse mediante un cable USB conectado al puerto mini-USB de la unidad de control MicroLogic X.

Para comprobar el nivel de carga del módulo Mobile Power Pack, mantenga pulsado el botón de prueba durante un segundo. El indicador del módulo Mobile Power Pack se ilumina para indicar el nivel de carga restante.

Batería interna

Si no existe ninguna otra fuente de alimentación que alimente la unidad de control MicroLogic X, la batería interna alimentará:

• Los indicadores LED de la causa del disparo

• El indicador LED de servicio

• El reloj interno (fecha y hora)

• La función de programación del mantenimiento

La batería interna está protegida por una banda. Recuerde retirar la banda de la batería antes de usarla. Para obtener información sobre cómo retirar la banda de la batería, consulte las hojas de instrucciones de los interruptores automáticos y los interruptores en carga MasterPacT MTZ en Documentos relacionados.

Consumo de los módulos ULP

En la siguiente tabla se muestra el consumo de los módulos ULP:
