简介

断路器控制模式是一种 MicroLogic X 设置，它定义控制断路器分合闸功能的方式。

有两种控制模式可用：手动和自动。

手动控制模式仅接受利用以下其中一种按钮发出的指令：

位于断路器正面的机械按钮。
连接到 MN/MX/XF 线圈的外部按钮。
BPFE 电气合闸按钮。

自动控制模式有两个设置：本地或远程。在自动控制模式中，手动控制模式接受的所有指令都可接受，此外，自动控制模式还接受来自本地或远程通讯的指令，具体如下：

自动本地：操作员需要位于断路器附近，方可建立通讯，且仅接受通过通讯从本地源发出的指令，发出指令的方式为：
- 利用 EcoStruxure Power Commission 软件通过 USB 连接
- 利用包含 MasterPacT Operation Assistant Digital Module 的 EcoStruxure Power Device 应用，通过 Bluetooth 或 USB OTG 连接
自动远程：操作员不需要位于断路器附近，亦可建立通讯，且仅接受通过通讯从远程源发出的指令。

注: 可以利用通过通讯网络连接的 EcoStruxure Power Commission 软件来向断路器发送控制指令。

出厂设置的控制模式为自动远程。

注: 隔离开关控制模式对应于断路器的手动控制模式。如要通过通讯的方式操作隔离开关，可以使用 IO 模块。请参阅本指南的开头相关文档中提及的 Enerlin'X IO - 用于单个断路器的输入/输出应用程序模块 - 用户指南。

根据配置的控制模式进行操作

下表总结了根据配置的控制模式可以执行的分合闸操作：

控制模式	指令类型和传送方法
	机械	电气		通过通讯
	按钮	BPFE	点到点（线圈）	IO 模块	FDM121 显示器	EcoStruxure Power Commission 软件 ⁽¹⁾	EcoStruxure Power Device 应用 + MasterPacT Operation Assistant Digital Module⁽²⁾	通讯网络	FDM128 显示器	IFE/EIFE 网页
手动	✔	✔	✔	–	–	–	–	–	–	–
自动：本地	✔	✔	✔	✔⁽³⁾	✔	✔	✔	–	–	–
自动：远程	✔	✔	✔	✔⁽³⁾	–	–	–	✔	✔	✔
(1) 通过 USB (2) 通过 Bluetooth Low Energy 或 USB OTG 连接 (3) 根据 IO 输入模式设置

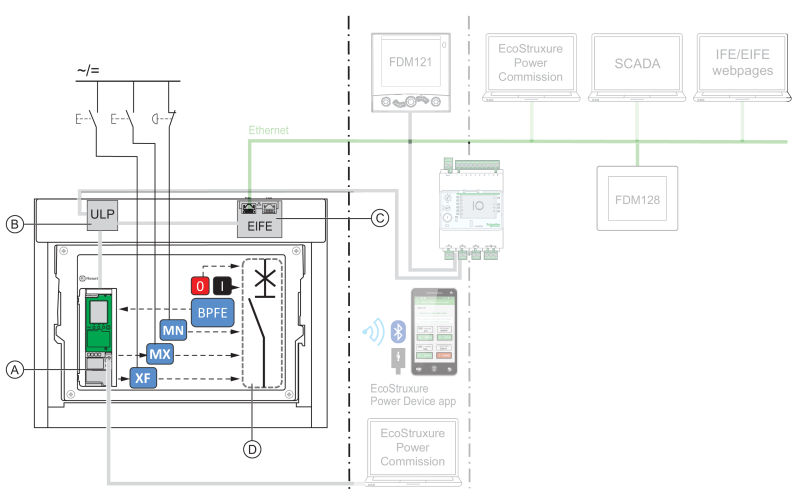

手动控制模式下的操作

A MicroLogic X 控制单元

B ULP 端口模块

C EIFE 嵌入式 Ethernet 接口

D 断路器机构

手动控制模式下可用的分合闸操作：

0：机械分闸按钮
1：机械合闸按钮
BPFE：电气合闸按钮
客户接入的外部按钮，其连接到：
- XF：标准或通讯和诊断合闸线圈
- MX：标准或通讯和诊断分闸线圈
- MN：标准或诊断欠压线圈

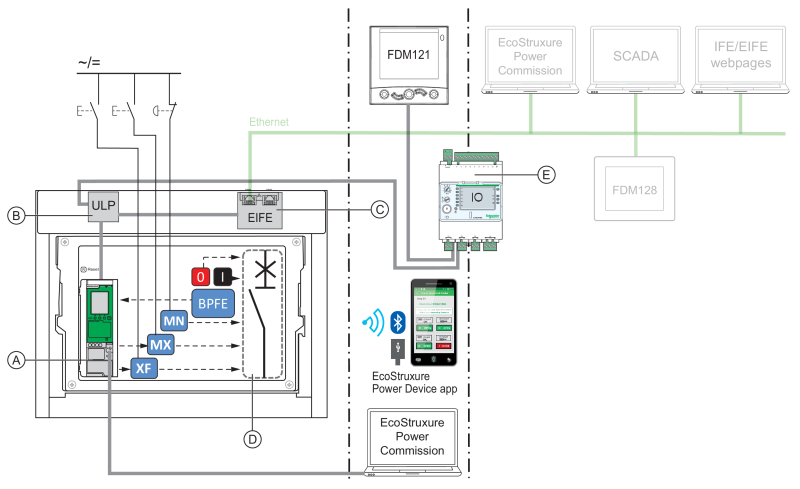

“自动：本地” 模式下的操作

A MicroLogic X 控制单元

B ULP 端口模块

C EIFE 嵌入式 Ethernet 接口

D 断路器机构

E IO 输入/输出应用程序模块

“自动：本地”模式下可用的分合闸操作：本地模式：

0：机械分闸按钮
1：机械合闸按钮
BPFE：电气合闸按钮
客户接入的外部按钮，其连接到：
- XF：通讯和诊断合闸线圈
- MX：通讯和诊断分闸线圈
- MN：标准或诊断欠压线圈
IO：IO 模块的断路器操作预定义应用程序设置为本地控制模式
EcoStruxure Power Commission 软件：通过 USB 连接发送命令
EcoStruxure Power Device 应用带有 MasterPacT Operation Assistant Digital Module：
- 通过 Bluetooth Low Energy 无线通讯
- 通过 USB OTG 连接

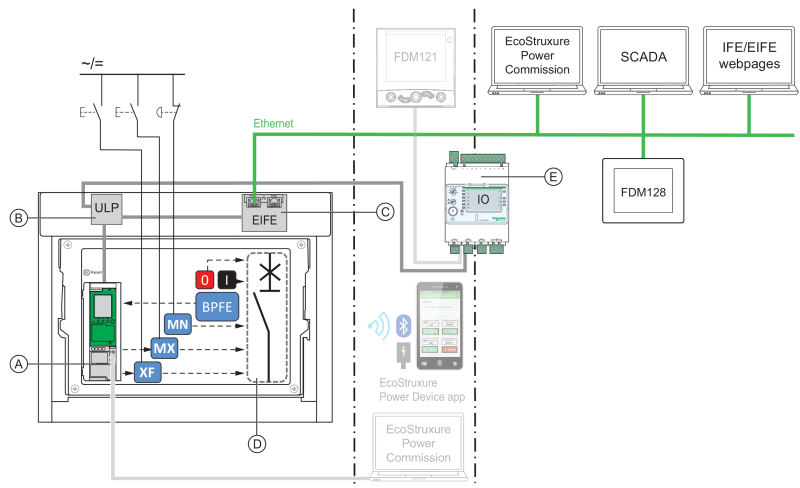

“自动：远程” 模式下的操作

A MicroLogic X 控制单元

B ULP 端口模块

C EIFE 嵌入式 Ethernet 接口

D 断路器机构

E IO 输入/输出应用程序模块

“自动：远程”模式下可用的分合闸操作：远程模式：

0：机械分闸按钮
1：机械合闸按钮
BPFE：电气合闸按钮
客户接入的外部按钮，其连接到：
- XF：通讯和诊断合闸线圈
- MX：通讯和诊断分闸线圈
- MN：标准或诊断欠压线圈
IO：IO 模块的断路器操作预定义应用程序设置为远程控制模式
通讯：通过 IFE、EIFE 或 IFM 接口发送远程命令。

设置控制模式

自动或手动控制模式的设置如下：

在 MicroLogic X 显示屏的主页 > 配置 > 通讯 > 控制模式 > 模式中。
利用 EcoStruxure Power Device 应用，通过 Bluetooth Low Energy 或 USB OTG 连接。

本地或远程模式的设置如下：

当 IO 模块与断路器操作预定义应用程序一起使用时，仅通过 IO 模块数字量输入 I1 上连接的控制模式选择开关来定义本地或远程模式。
当 IO 模块不与断路器操作预定义应用程序一起使用时，本地或远程模式的设置如下：
- 使用 EcoStruxure Power Commission 软件，籍由 USB 连接。
- 利用 EcoStruxure Power Device 应用，通过 Bluetooth Low Energy 或 USB OTG 连接。
- 使用连接到 MicroLogic X 控制单元的 FDM121 显示器，藉由 ULP 系统。

注:

无法在 MicroLogic X 显示屏上设置本地或远程模式。
当设置为自动控制模式时，控制模式为自动本地或自动远程，具体取决于上次的设置。

显示控制模式

控制模式（手动、自动本地或自动远程）的显示如下：

在 MicroLogic X 显示屏上，在主页 > 配置 > 通讯 > 控制模式 > 模式下
使用 EcoStruxure Power Commission 软件，藉由 USB 连接
利用 EcoStruxure Power Device 应用，通过 Bluetooth Low Energy 或 USB OTG 连接
在 IFE/EIFE 网页上
利用通讯网络通过远程控制器显示。

预定义事件

对控制模式设置的更改会导致生成以下事件：

代码	事件	历史记录	严重性
0x1002 (4098)	手动模式已启用	工作	低
0x1004 (4100)	本地模式已启用	工作	低
0x0D0D (3341)	IO 和 CU 配置错误 - 本地/远程模式	配置	中等

建议操作

代码	事件	建议操作
0x0D0D (3341)	IO 和 CU 配置错误 - 本地/远程模式	使用 EcoStruxure Power Commission 纠正配置错误：如果希望通过 IO 模块来控制 L/R 模式，则以 L/R 模式分配来连接 IO 模块。如果不希望通过 IO 模块来控制 L/R 模式，则不以 L/R 模式分配来连接 IO 模块。

代码

事件

建议操作

0x0D0D (3341)

IO 和 CU 配置错误 - 本地/远程模式

使用 EcoStruxure Power Commission 纠正配置错误：

如果希望通过 IO 模块来控制 L/R 模式，则以 L/R 模式分配来连接 IO 模块。
如果不希望通过 IO 模块来控制 L/R 模式，则不以 L/R 模式分配来连接 IO 模块。
