短延时过流保护（S 或 ANSI 50TD/51）

短延时过流保护有助于以全面的保护级别保护设备免受相对相短路、相对中性线短路和相对地短路的损坏。它包括两个特性，定时和反时，它们取决于 I²t 设置的状态。

下列设备提供短延时过流保护：

短延时过流保护通过流经断路器内部电流互感器的电流供电，不需要附加外部供电。

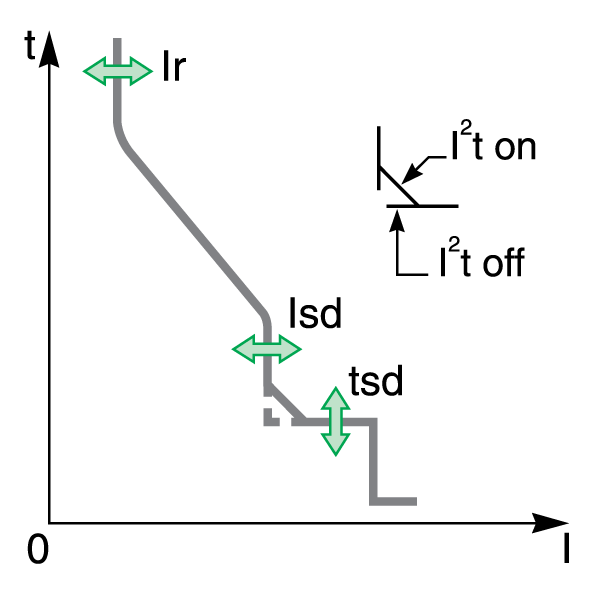

短延时过流阈值 Isd 设定短路电流的水平，在此短路电流水平下，当达到短延时过流时间延迟时断路器脱扣。

短延时过流时间延迟 tsd 设定时间长度，在此期间，断路器承载短延时过流阈值范围之内的短路电流。

可以将短延时过流时间延迟调整至：

四个设定值（I²tON）。
- 最大 10 Ir，脱扣曲线为反时限曲线。时间延迟随着电流增加而减少。
- 超过 10 Ir，脱扣曲线为定时限曲线，具有恒定脱扣时间。
五个设定值（I²t OFF）。脱扣曲线为定时限曲线，具有恒定脱扣时间。

短延时过流保护基于各相和中性线的实际 RMS 电流，最多 15 次谐波。

为了在间歇性故障时脱扣，控制单元累积短延时脱扣范围内的间歇性电流（持续时间较短，不足以触发脱扣）。此类累积可导致比设定值更短的脱扣时间。

短延时过流保护设置为：

设置方法如下：

设置	单位	范围	步骤	出厂设置	精度
Isd	A	1.5-10 x Ir	0.5 x Ir⁽¹⁾	1.5 x Ir	+/- 10%
tsd，使用 I²t ON	s	0.1-0.4	0.1	–	–
tsd，使用 I²t OFF	s	0-0.4	0.1	0	–
(1) 使用 EcoStruxure Power Commission 软件和 EcoStruxure Power Device 应用可进行更精细的分辨率设置

有关详细信息，请参阅设置指南。

短延时保护的运行时间取决于 tsd 时间延迟。它们适用于 I²t ON 或 OFF。

tsd 时间延迟	0 s	0.1 s	0.2 s	0.3 s	0.4 s
不脱扣时间	> 0.02 s	> 0.08 s	> 0.14 s	> 0.23 s	> 0.35 s
最长分断时间	< 0.08 s	< 0.14 s	< 0.20 s	< 0.32 s	< 0.50 s

如果 ZSI IN 未设定为 1（Z3 和 Z4 端子之间开路），则最长分断时间为 0.08 秒，与 tsd 设定值无关。

当 ZSI IN 设定为 1 且连接了下游设备的 ZSI OUT 时（或者当未使用 ZSI 功能且 Z3 和 Z4 端子之间有跳线时），使用 tsd 时间延迟。

Isd 阈值激活 ZSI OUT（Z1 和 Z2 端子）。

注: MasterPacT MTZ 断路器出厂时 Z3 和 Z4 之间已安装跳线。

该功能生成下列预定义事件：

用户无法修改预定义事件。有关事件的常规信息，请参阅事件管理。

保护事件的生成方式如下：

代码	事件	建议操作
0x6401 (25601)	Isd 脱扣	复位设备或使用 EcoStruxure Power Device 应用内的电力恢复助手。

有关在因电气故障而脱扣之后复位断路器的说明，请参阅相关文档：
