设置定向过流保护 (ANSI 67)

定向过流保护与短延时过流保护一起使用。对正向或反向过流保护和时间延迟（tfw 和 trv）的选择以及短延时过流保护 (tsd) 的时间延迟设置有助于保护电力系统免受可能进行正向和反向循环的短路电流的损坏。

当以定向过流保护来负责脱扣时，通常需通过将 Ii 模式设置为 OFF 来禁用瞬时过流保护 (ANSI 50)。

定向过流保护可被应用在有两个或更多个电源并联运行以提高电力可用性的电力系统上。这些电源可以是变压器或发电机。

这里提供了两个电力系统的示例，其中一个拥有定向过流保护，另一个则没有定向过流保护：

硬件配置	保护方案	电力可用性	应用示例
2 个电源无连接断路器	2 个断路器，不配备定向过流保护	–	商业楼和工业楼
2 个电源无连接断路器	2 个断路器，配有定向过流保护	**	商业楼和工业楼
2 个电源 1 个母联断路器（常闭）	2 个断路器，不配备定向过流保护 1 个母联断路器，不配备定向过流保护	*	油气应用海事应用数据中心
2 个电源 1 个母联断路器（常闭）	2 个断路器，配有定向过流保护 1 个母联断路器，不配备定向过流保护	***	油气应用海事应用数据中心

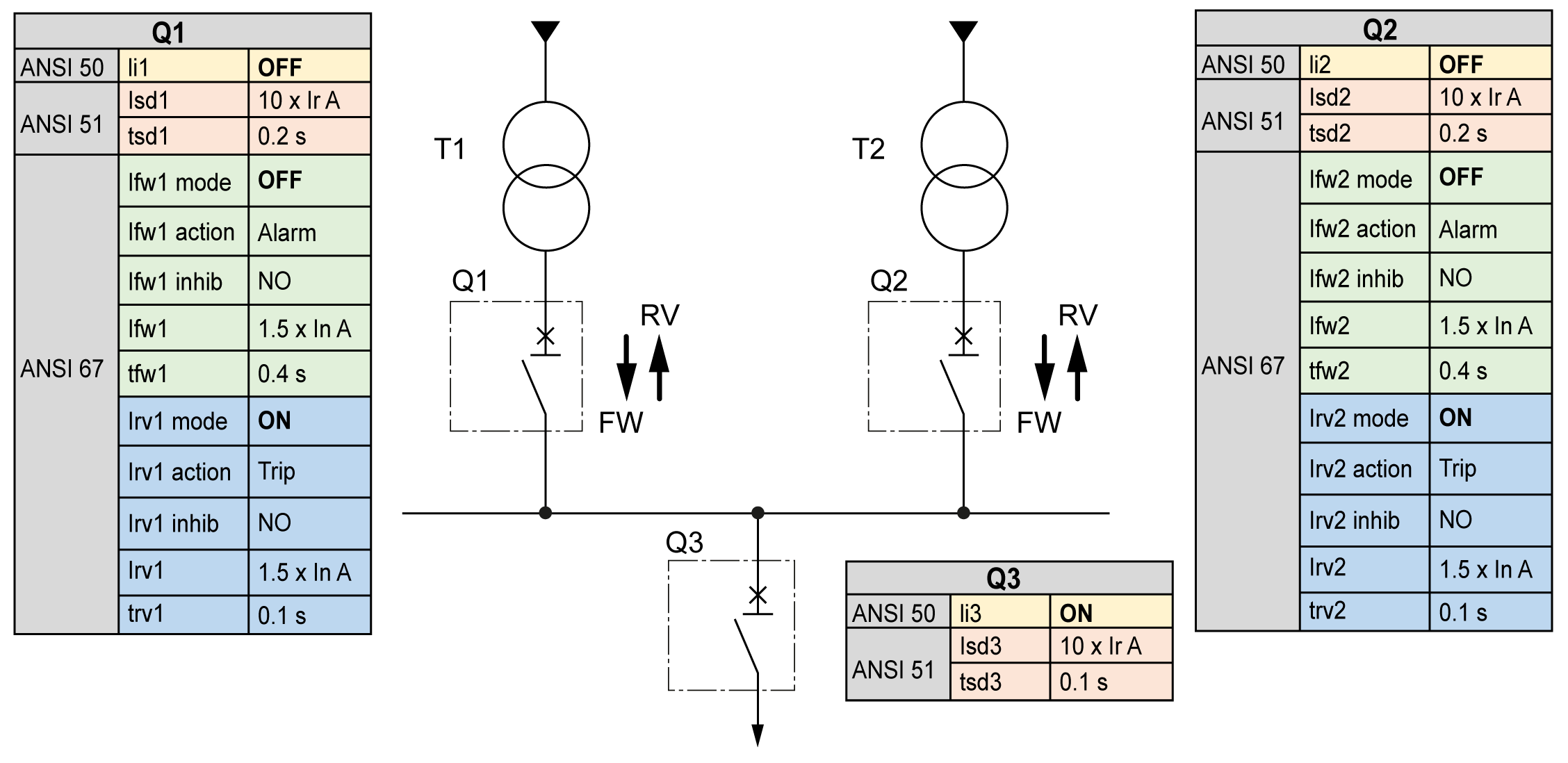

下表显示了断路器的过流保护设置：

断路器	ANSI 50	ANSI 51	ANSI 67正向	ANSI 67 反向
Q1 和 Q2（不支持 ANSI 67）	关	tsd = 0.2 秒	不适用	不适用
Q1 和 Q2（支持 ANSI 67）	关	tsd = 0.2 秒	关	trv = 0.1 秒
Q3	开	tsd = 0.1 秒	不适用	不适用

下表显示了取决于短路电流位置的过流保护行为：

外壳	Q1 和 Q2（不支持 ANSI 67）	Q1 和 Q2（支持 ANSI 67）

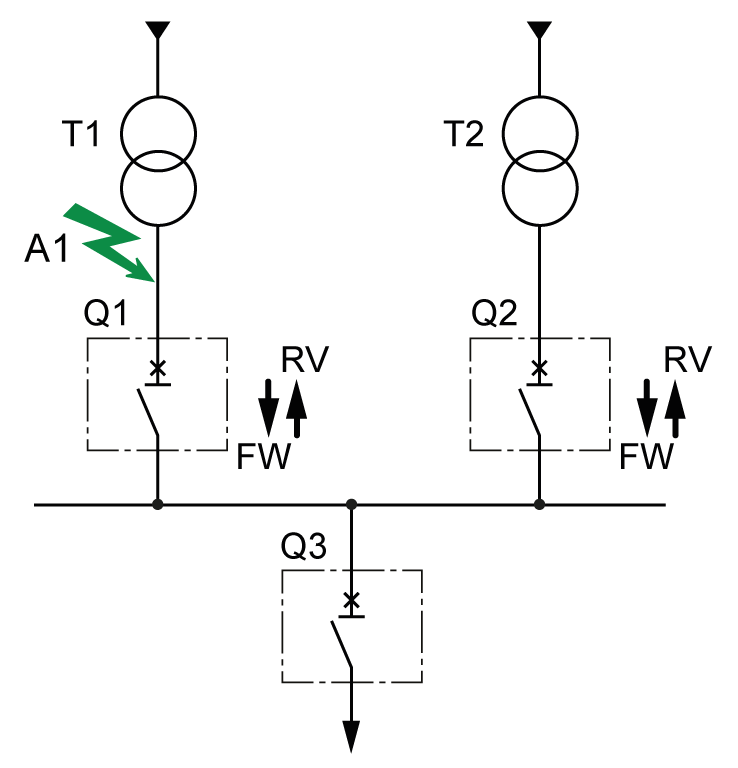

A1 中的短路	Q1 通过 ANSI 51 脱扣 Q2 通过 ANSI 51 脱扣母线关闭。	Q1 通过 ANSI 67 脱扣（Irv1<Isd2、trv1<tsd2） Q2 打开母线打开。

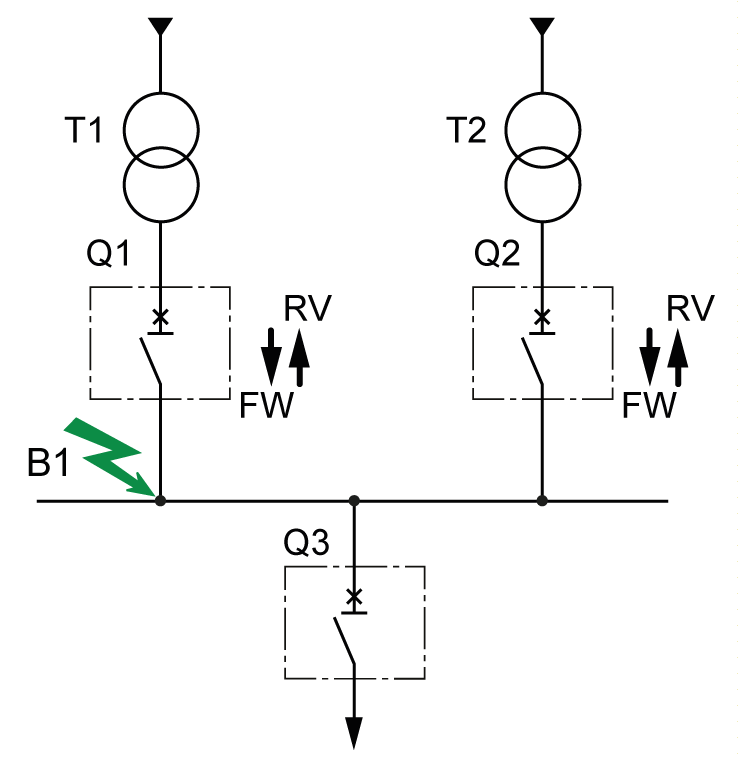

B1 中的短路	Q1 通过 ANSI 51 脱扣 Q2 通过 ANSI 51 脱扣母线关闭。母联断路器的加入可以保持一半母线处于打开状态。	Q1 通过 ANSI 51 脱扣 Q2 通过 ANSI 51 脱扣母线关闭。母联断路器的加入可以保持一半母线处于打开状态。

外壳

Q1 和 Q2（不支持 ANSI 67）

Q1 和 Q2（支持 ANSI 67）

A1 中的短路

母线关闭。

母线打开。

B1 中的短路

母线关闭。母联断路器的加入可以保持一半母线处于打开状态。

母线关闭。母联断路器的加入可以保持一半母线处于打开状态。

下表显示了断路器的过流保护设置：

断路器	ANSI 50	ANSI 51	ANSI 67正向	ANSI 67 反向
Q1 和 Q2（不支持 ANSI 67）	开	tsd = 0.3 秒	不适用	不适用
Q1 和 Q2（支持 ANSI 67）	关	tsd = 0.3 秒	关	trv = 0.1 秒
Q12（不支持 ANSI 67）	开	tsd = 0.2 秒	不适用	不适用
Q3、Q4	开	tsd = 0.1 秒	不适用	不适用

下表显示了取决于短路电流位置的过流保护行为：

外壳	Q1、Q2（不支持 ANSI 67）	Q1、Q2（支持 ANSI 67）

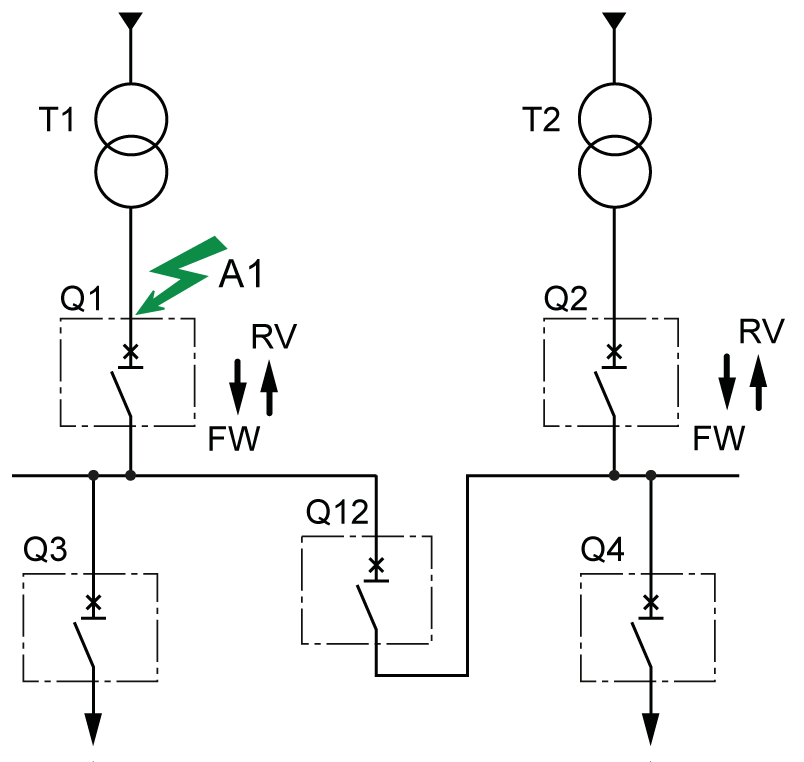

A1 中的短路	Q12 通过 ANSI 51 脱扣 Q1 通过 ANSI 51 脱扣 Q2 打开一半母线 (1) 关闭。一半母线 (2) 打开。	Q1 通过 ANSI 67 脱扣（Irv1<Isd2 和 Isd12、trv1<tsd2 和 tsd12） Q12 打开 Q2 打开母线打开。

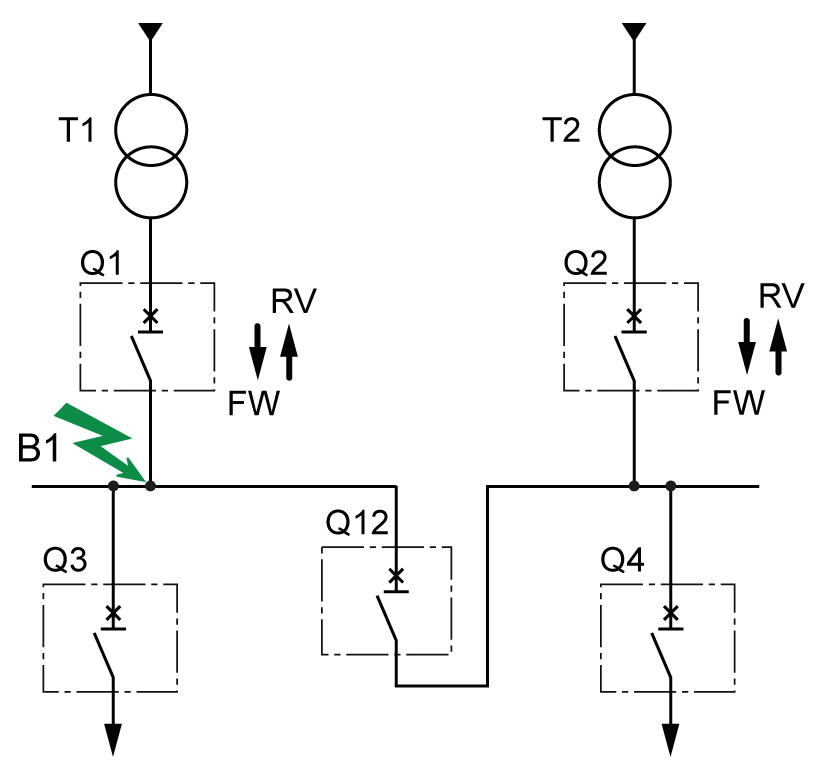

B1 中的短路	Q12 通过 ANSI 51 脱扣 Q1 通过 ANSI 51 脱扣 Q2 打开一半母线 (1) 关闭。一半母线 (2) 打开。	Q1 通过 ANSI 51 脱扣 Q2 通过 ANSI 51 脱扣一半母线 (1) 关闭。一半母线 (2) 打开。

外壳

Q1、Q2（不支持 ANSI 67）

Q1、Q2（支持 ANSI 67）

A1 中的短路

一半母线 (1) 关闭。

一半母线 (2) 打开。

母线打开。

B1 中的短路

一半母线 (1) 关闭。

一半母线 (2) 打开。

一半母线 (1) 关闭。

一半母线 (2) 打开。
