简介

MicroLogic X 控制单元包括：

用于监视断路器状态的 LED
本地人机界面，包括图形显示，其中包含彩色背光、上下文按钮以及专用按钮
用于监视脱扣和报警原因的 LED

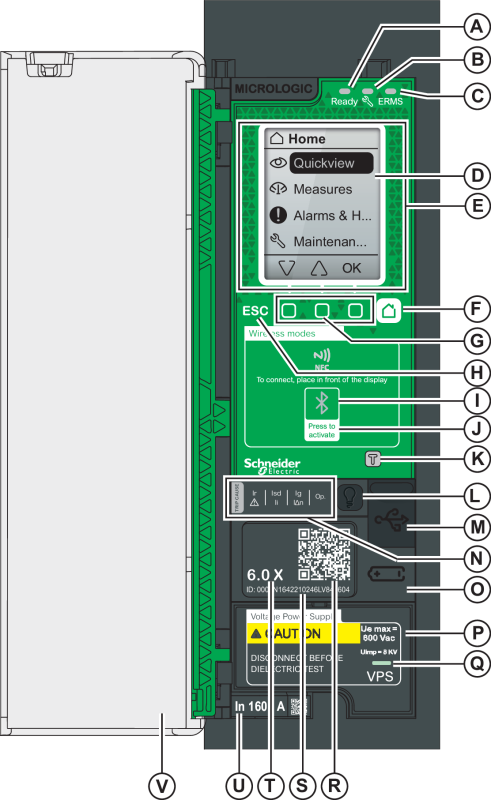

控制单元描述

A Ready LED

B 工作 LED

C ERMS LED

D 图形显示屏

E NFC 无线通讯区域

F 主页按钮

G 三个上下文按钮

H 退出按钮 ESC

I Bluetooth LED

J Bluetooth 激活按钮

K 用于接地故障和接地漏电保护的测试按钮（MicroLogic 6.0 X 和 7.0 X）

L 用于脱扣原因 LED 和报警的测试/复位按钮

M 橡胶盖下方的 Mini USB 端口

N 过载和脱扣原因 LED

O 用于内部电池的盖

P VPS 电压供电模块（可选）

Q 用于指示 VPS 模块正在对控制单元供电的 VPS LED

R 用于访问产品信息的 QR 代码

S 控制单元识别号

T 控制单元类型

U 额定电流与断路器的额定电流相同的互感器插头

V 塑料盖

状态 LED

LED 指示灯	描述
Ready	控制单元的标准保护功能正在工作时，Ready LED 缓慢闪烁。
	工作 LED 向用户提示断路器的健康状态。橙色 LED：中等严重性，检测到需采取非紧急维护措施的报警。红色 LED：高严重性，检测到需立即采取维护措施的报警。
ERMS	ERMS（维护安全设定）LED 包含以下状态：蓝色 LED：ERMS 已启用 LED 熄灭：ERMS 已分离

LED 指示灯

描述

Ready

控制单元的标准保护功能正在工作时，Ready LED 缓慢闪烁。

工作 LED 向用户提示断路器的健康状态。

橙色 LED：中等严重性，检测到需采取非紧急维护措施的报警。
红色 LED：高严重性，检测到需立即采取维护措施的报警。

ERMS

ERMS（维护安全设定）LED 包含以下状态：

蓝色 LED：ERMS 已启用
LED 熄灭：ERMS 已分离

包含上下文按钮和专用按钮的显示屏

本地 HMI 屏幕和按钮用于：

导航菜单结构。
显示监测值。
访问和编辑配置设置。

NFC 通讯区域

NFC 通讯区域用于在运行 EcoStruxure Power Device 应用的智能手机与 MicroLogic X 控制单元之间建立 NFC 连接。连接建立后，断路器工作数据会自动上传到智能手机。

Bluetooth 激活按钮和 LED

Bluetooth 激活按钮用于在运行 EcoStruxure Power Device 应用的智能手机与 MicroLogic X 控制单元之间建立 Bluetooth 低能耗连接。连接建立后，可通过智能手机监视和控制断路器。

Bluetooth LED 闪烁时，指示 MicroLogic X 控制单元正与 Bluetooth 设备通讯。

测试按钮

测试按钮用于测试 MicroLogic 6.0 X 的接地故障保护以及 MicroLogic 7.0 X 的接地漏电保护。

过载和脱扣原因 LED

四个脱扣原因 LED 的指示取决于 MicroLogic X 控制单元的类型。

LED	描述

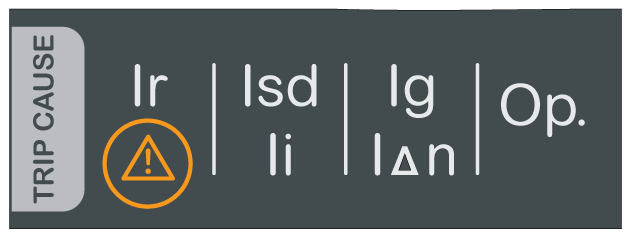

	MicroLogic2.0 X, 3.0 X, 5.0 X, 6.0 X, 7.0 X：过载预警，负载超过长延时保护 Ir 设置的 90% 并且低于 105%。

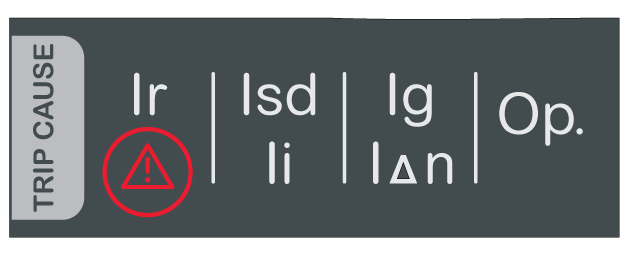

	MicroLogic2.0 X, 3.0 X, 5.0 X, 6.0 X, 7.0 X：过载预警，负载超过长延时保护 Ir 设置的 105%。

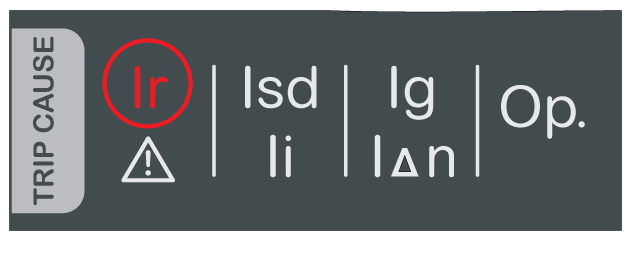

	MicroLogic2.0 X, 3.0 X, 5.0 X, 6.0 X, 7.0 X：由于长延时保护导致的脱扣。

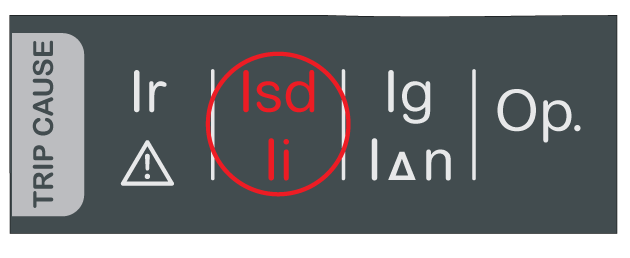

	MicroLogic2.0 X, 3.0 X：由于瞬时保护导致的脱扣。 MicroLogic 5.0 X, 6.0 X, 7.0 X：由于短延时保护或瞬时保护导致的脱扣。

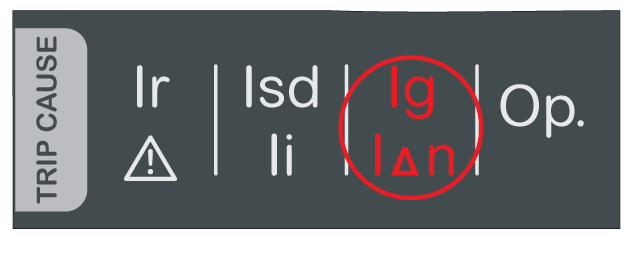

	MicroLogic 2.0 X, 3.0 X, 5.0 X：不适用。 MicroLogic 6.0 X：由于接地故障保护导致的脱扣。 MicroLogic 7.0 X：由于接地漏电保护导致的脱扣。

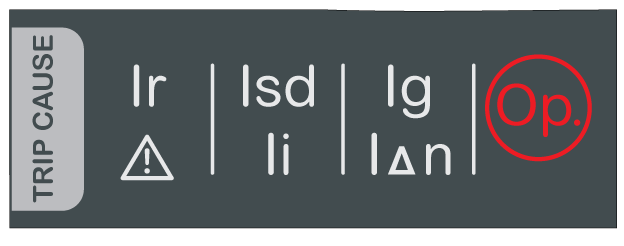

	MicroLogic 2.0 X, 3.0 X, 5.0 X, 6.0 X, 7.0 X：由于可选保护导致的脱扣。

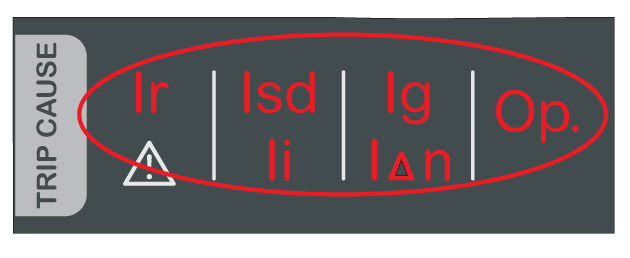

	MicroLogic 2.0 X, 3.0 X, 5.0 X, 6.0 X, 7.0 X：控制单元自检无效。

注: 如果 MicroLogic X 控制单元未受电，脱扣原因 LED 会在 4 小时后熄灭。在这个时间之后，可以按下测试/复位按钮再次点亮这些指示灯。

测试/复位按钮

测试/复位按钮执行以下功能：

内部电池测试或检查 LED 功能：将测试/复位按钮按住不超过 3 秒，4 个脱扣原因 LED 便会熄灭 1 秒。其结果为以下其中一个：
- 4 个脱扣原因 LED 亮 2 秒：电池状态良好。
- 4 个脱扣原因 LED 相继闪烁 2 秒：电池将达到其寿命终点。更换电池。
- 4 个脱扣原因 LED 未亮起：更换电池。
注: 更换内部电池后，必须立即执行此测试，以检查新电池是否正常工作。这可在内部电池生命周期内的任何时间执行。
锁存事件的复位：按住测试/复位按钮超过 3 秒，即可复位锁存事件。脱扣原因 LED 和工作 LED 熄灭。

微型 USB 端口

移除微型 USB 端口的橡胶盖，连接以下设备：

Mobile Power Pack 移动电源，以向 MicroLogic X 控制单元供电。
运行 EcoStruxure Power Device 应用的智能手机（籍由 USB OTG 连接）。
运行 EcoStruxure Power Commission 软件的 PC。

注: MicroLogic X 控制单元不支持 USB 存储盘。即使使用适配器连接了 USB 存储盘，也不会传输数据。

QR 代码

在智能手机运行 QR 读码器且连接到互联网的情况下，扫描到 MicroLogic X 控制单元正面的 QR 代码时，会显示 Go2SE 登录页。登录页显示了一些设备相关信息，以及菜单列表。

控制单元识别号

的标识号 MicroLogic X 控制单元由以下部分组成：

的序列号 MicroLogic X 格式为PPPPPPYYWWDLNNNNN的控制单元，其中代码定义如下：
- PPPPPP: 工厂代码
- YY：制造年份（00至99），例如2016年为16
- WW：制造周（01至53）
- D：星期几，其中1表示星期一，例如5表示星期五
- L：工厂内唯一的生产线代码或机器代码
- NNNN：制造当天由工厂生产线或机器生成的唯一产品编号（0001至9999）
控制单元的商业型号，格式为 LV8•••••

通过 mySchneider 客服移动应用程序，利用识别号寄存您的 MicroLogic X 控制单元。

通过寄存 MicroLogic X 控制单元，您能够拥有最新的记录并实现可追溯性。

控制单元类型

该代码指示 MicroLogic 控制单元的类型：

数字（例如，6.0）定义控制单元提供的保护类型。
字母 (X) 指示控制单元的产品系列。

内部电池

在缺失任何其他电源的情况下，内部电池为脱扣原因 LED 和主要诊断功能供电。

VPS 电压供电模块

VPS 模块是 MicroLogic X 控制单元的内部电压源。

MicroLogic 2.0 X, 3.0 X, 5.0 X 和 6.0 X 可选配 VPS 模块。它是 MicroLogic 7.0 X 的标配。

互感器插头

保护范围取决于额定电流 In，这个值由存在于 MicroLogic X 控制单元下方的互感器插头定义。
