事件类型

综述

事件有下列类型：

• 发生/完成（进入/退出）：事件具有确定的起点和终点，代表某个系统状态的起点或终点。发生和完成均带有时间戳，并在历史记录中记载。例如，手动模式已启用是一种发生/完成事件。

• 瞬时（脉冲）：事件没有期限。只有事件的发生带有时间戳，并在历史记录中记载。例如，接收到分闸命令、修改设置或断路器脱扣属于瞬时事件。

事件类型不能自定义。

事件状态定义

事件的状态为活动、不活动或保持。它取决于事件类型和锁存模式。所有事件的状态均可随时查阅。

锁存模式

事件可以是锁存事件或已解锁事件：

• 已解锁：事件状态在事件原因存续期间为活动事件。当事件的原因消失或已解决时它自动返回不活动状态。

• 锁存：当事件的原因消失或已解决时，事件状态不会自动返回不活动状态。它一直处于保持状态，直至用户复位。

某些事件的锁存模式可通过 EcoStruxure Power Commission 软件自定义。

活动

可以禁用某些事件，以便 MicroLogic X 控制单元不考虑这些事件。在这种情况下，该事件不计入历史记录，且不生成报警。

事件可通过 EcoStruxure Power Commission 软件进行禁用。关于哪些事件可以禁用的更多信息，请参阅事件列表。禁用事件之后可以重新将其启用。

已解锁发生/完成事件

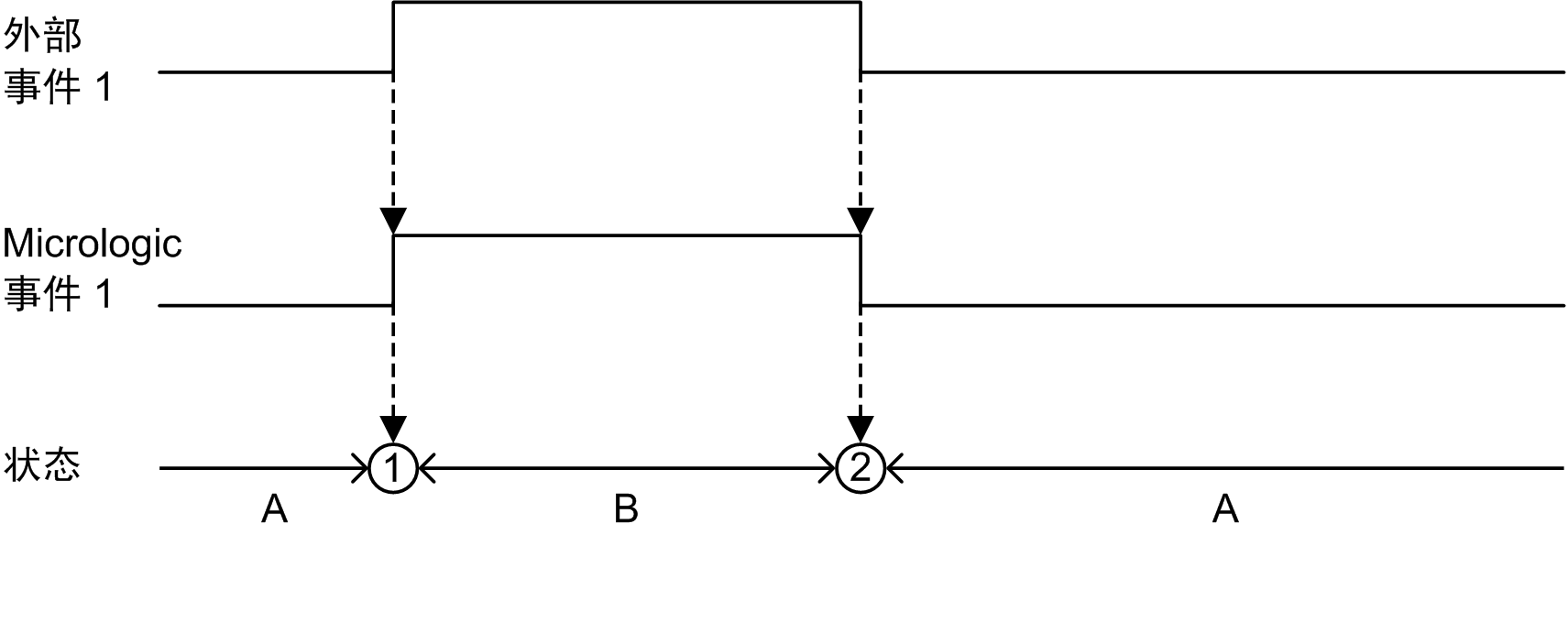

下图显示已解锁发生/完成事件的状态：

A 事件不活动

B 事件活动

1 事件发生：事件带有时间戳，在历史记录中记载，并且得到通知，具体取决于严重程度

2 事件完成：事件带有时间戳，在历史记录中记载。

锁存发生/完成事件

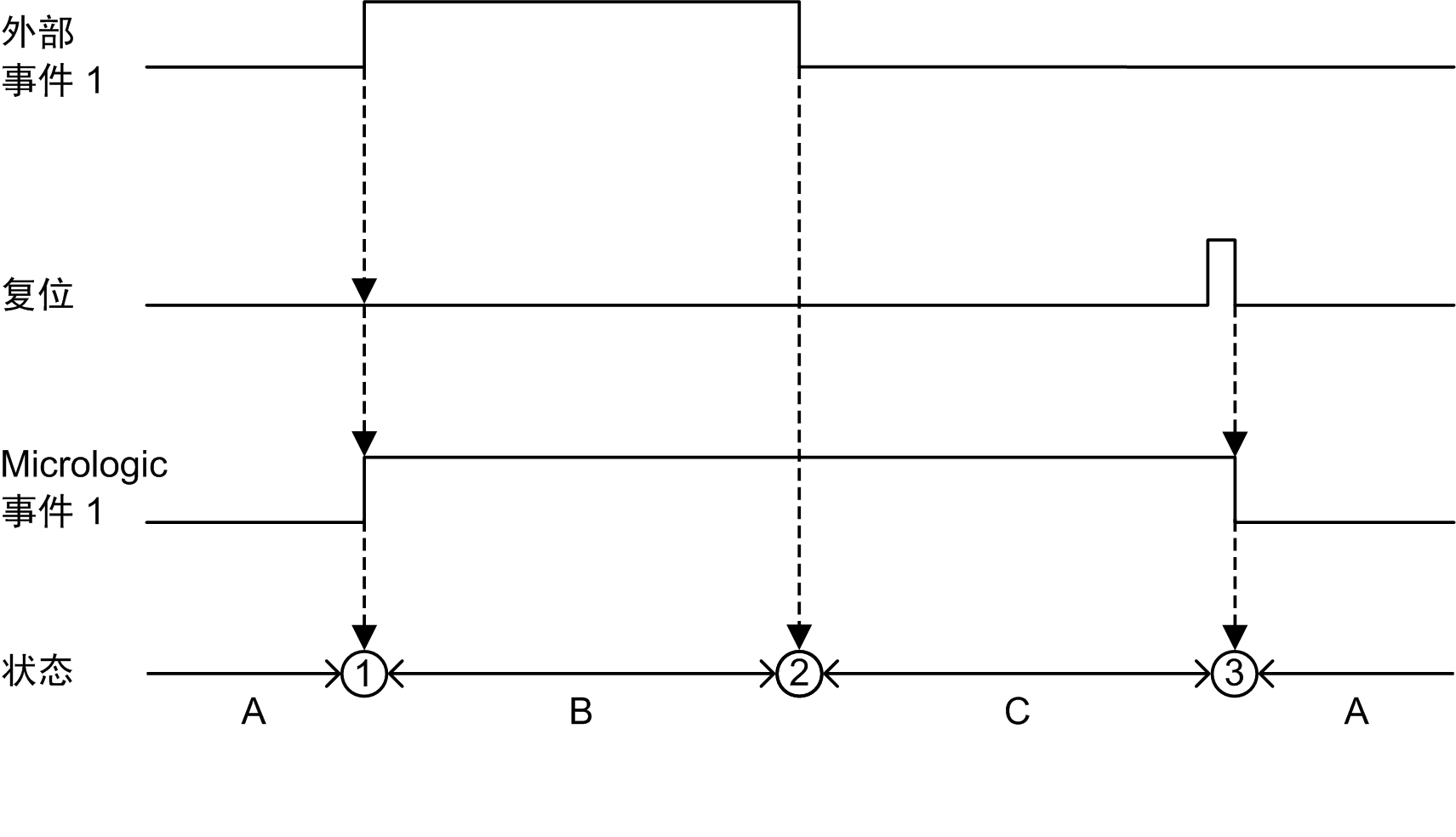

下图显示锁存发生/完成事件的状态：

A 事件不活动

B 事件活动

C 事件保持

1 事件发生：事件带有时间戳，在历史记录中记载，并且得到通知，具体取决于严重程度

2 事件完成：事件带有时间戳，在历史记录中记载。

3 事件复位：复位命令带有时间戳，在运行历史记录中记载。所有保持事件均得到复位。

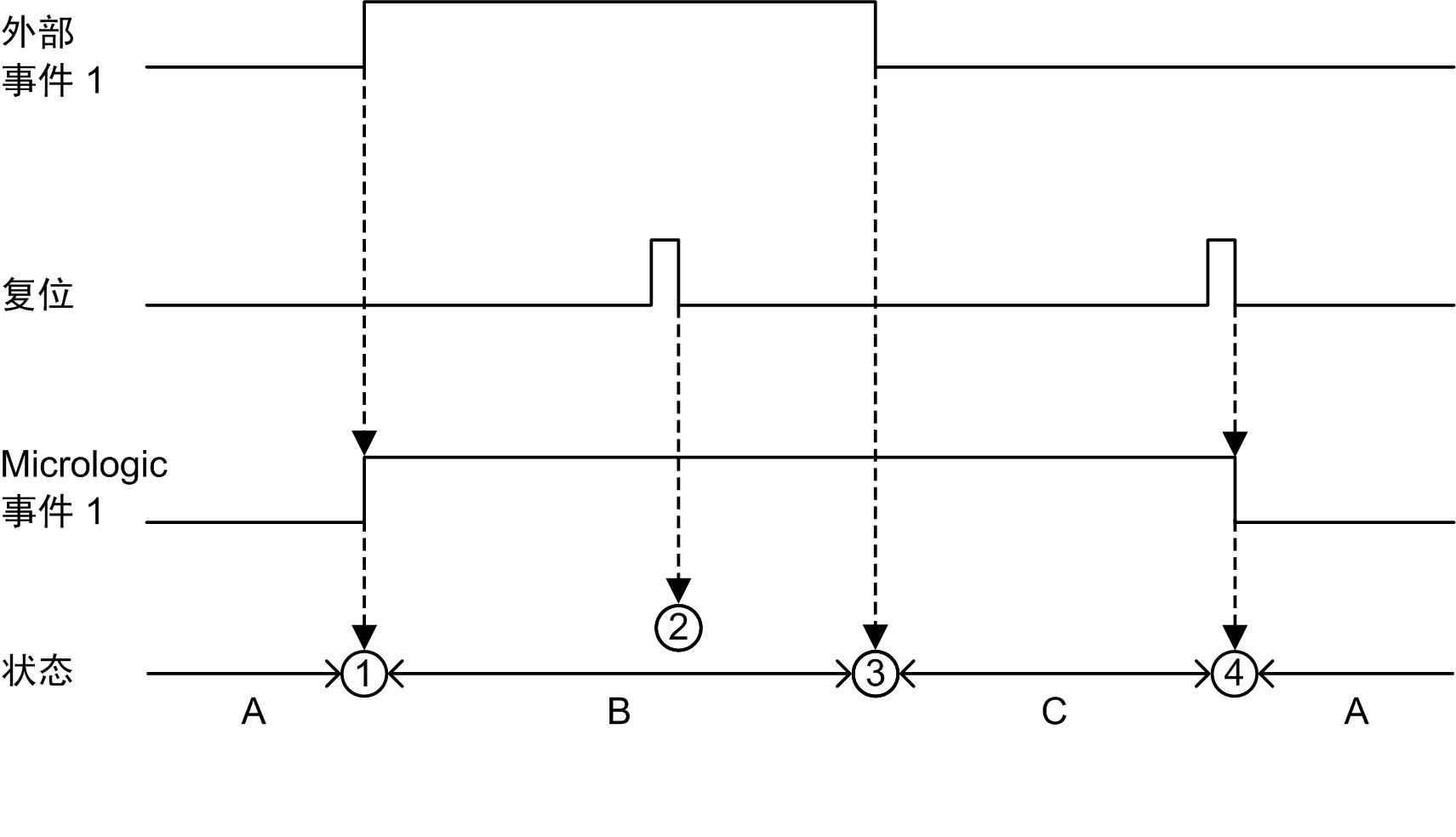

下图显示事件完成之前尝试复位的锁存事件的状态：

A 事件不活动

B 事件活动

C 事件保持

1 事件发生：事件带有时间戳，在历史记录中记载，并且得到通知，具体取决于严重程度

2 事件复位：复位命令带有时间戳，在运行历史记录中记载，但对 MicroLogic 事件 1 无任何影响，因为外部事件未完成

3 事件完成：事件带有时间戳，在历史记录中记载。

4 事件复位：复位命令带有时间戳，在运行历史记录中记载。所有保持事件均得到复位。

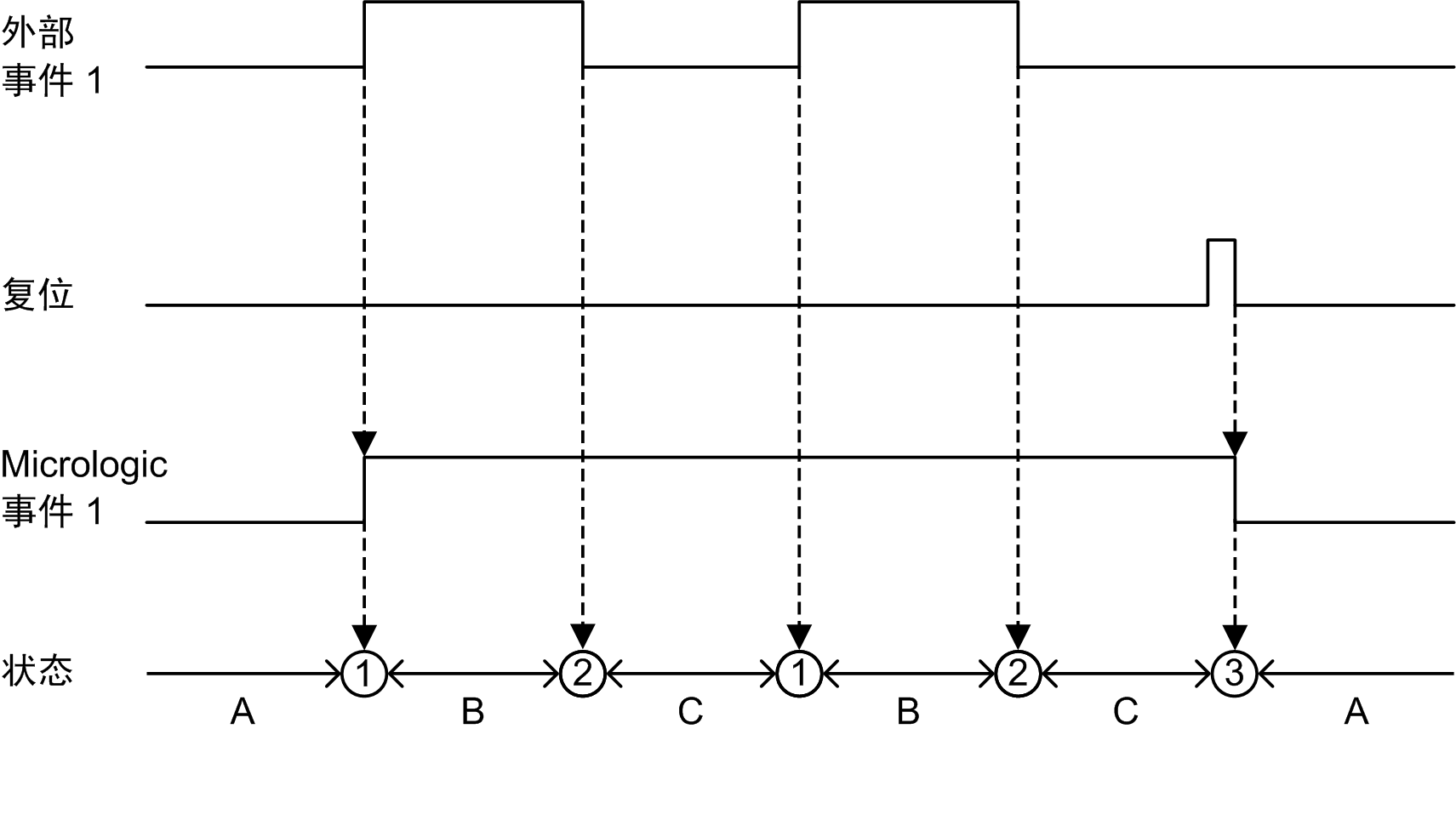

下图显示锁存、循环发生/完成事件的状态：

A 事件不活动

B 事件活动

C 事件保持

1 事件发生：事件带有时间戳，在历史记录中记载，并且得到通知，具体取决于严重程度

2 事件完成：事件带有时间戳，在历史记录中记载。

3 事件复位：复位命令带有时间戳，在运行历史记录中记载。所有保持事件均得到复位。

已解锁瞬时事件

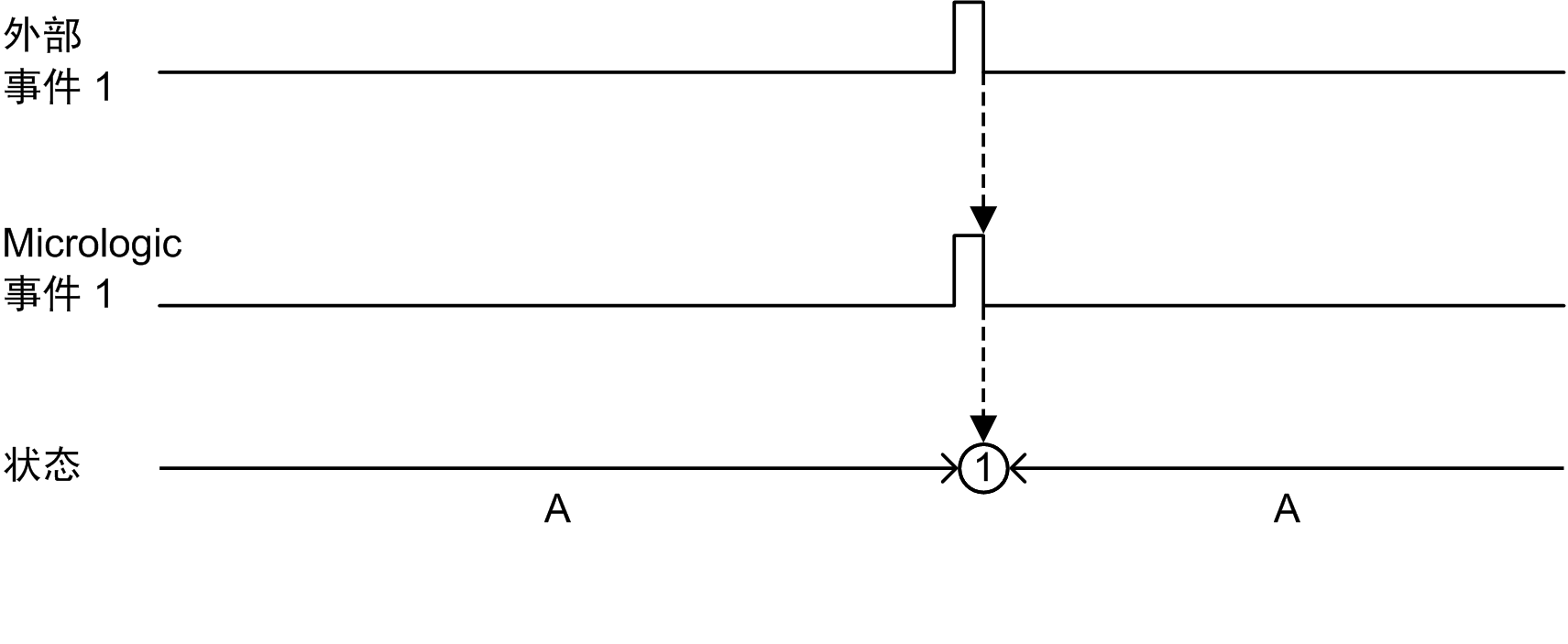

下图显示已解锁瞬时事件的状态：

A 事件不活动

1 事件发生：事件带有时间戳，在历史记录中记载，并且得到通知，具体取决于严重程度

锁存瞬时事件

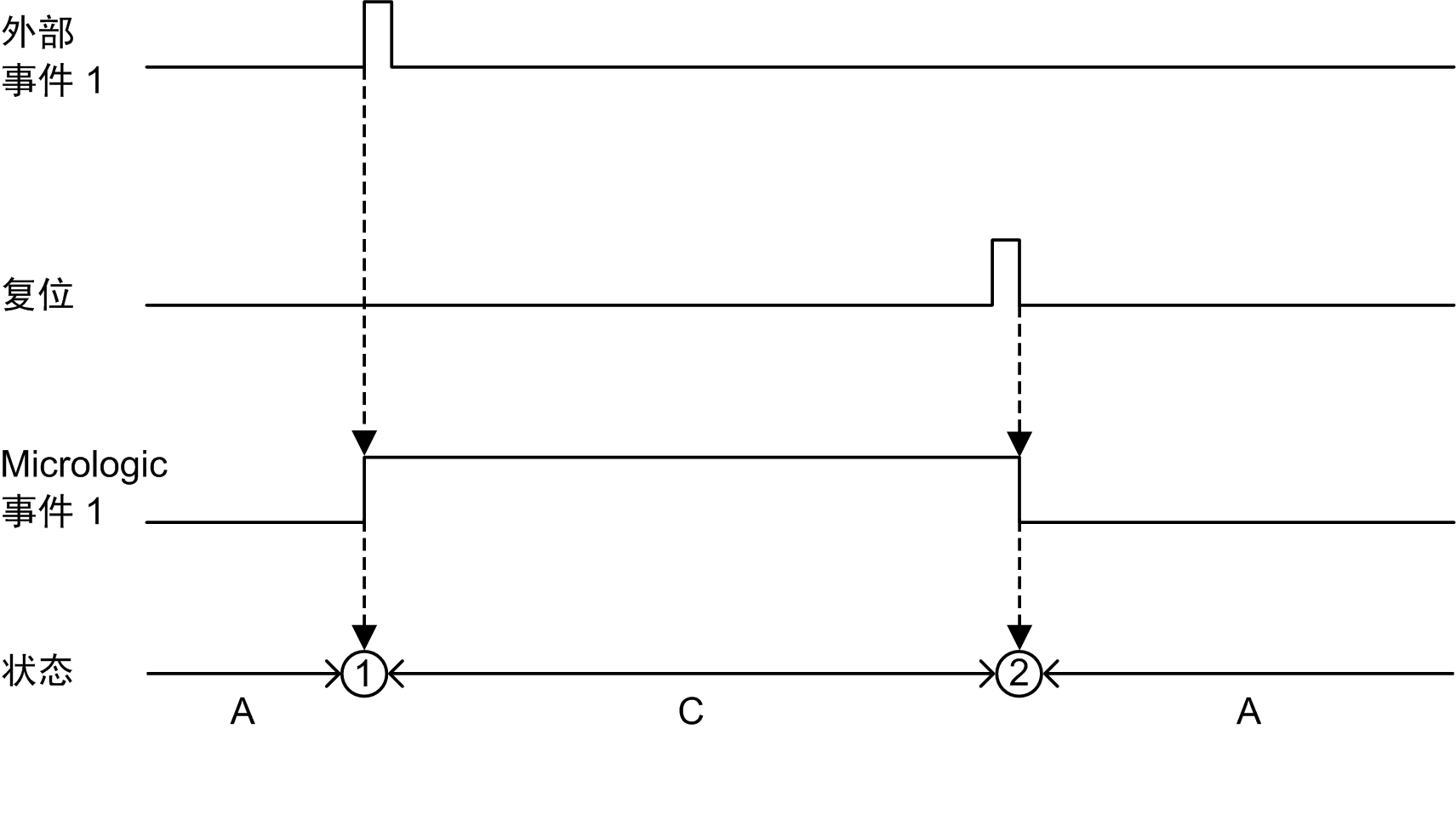

下图显示锁存瞬时事件的状态：

A 事件不活动

C 事件保持

1 事件发生：事件带有时间戳，在历史记录中记载，并且得到通知，具体取决于严重程度

2 事件复位：复位命令带有时间戳，在运行历史记录中记载。所有保持事件均得到复位。

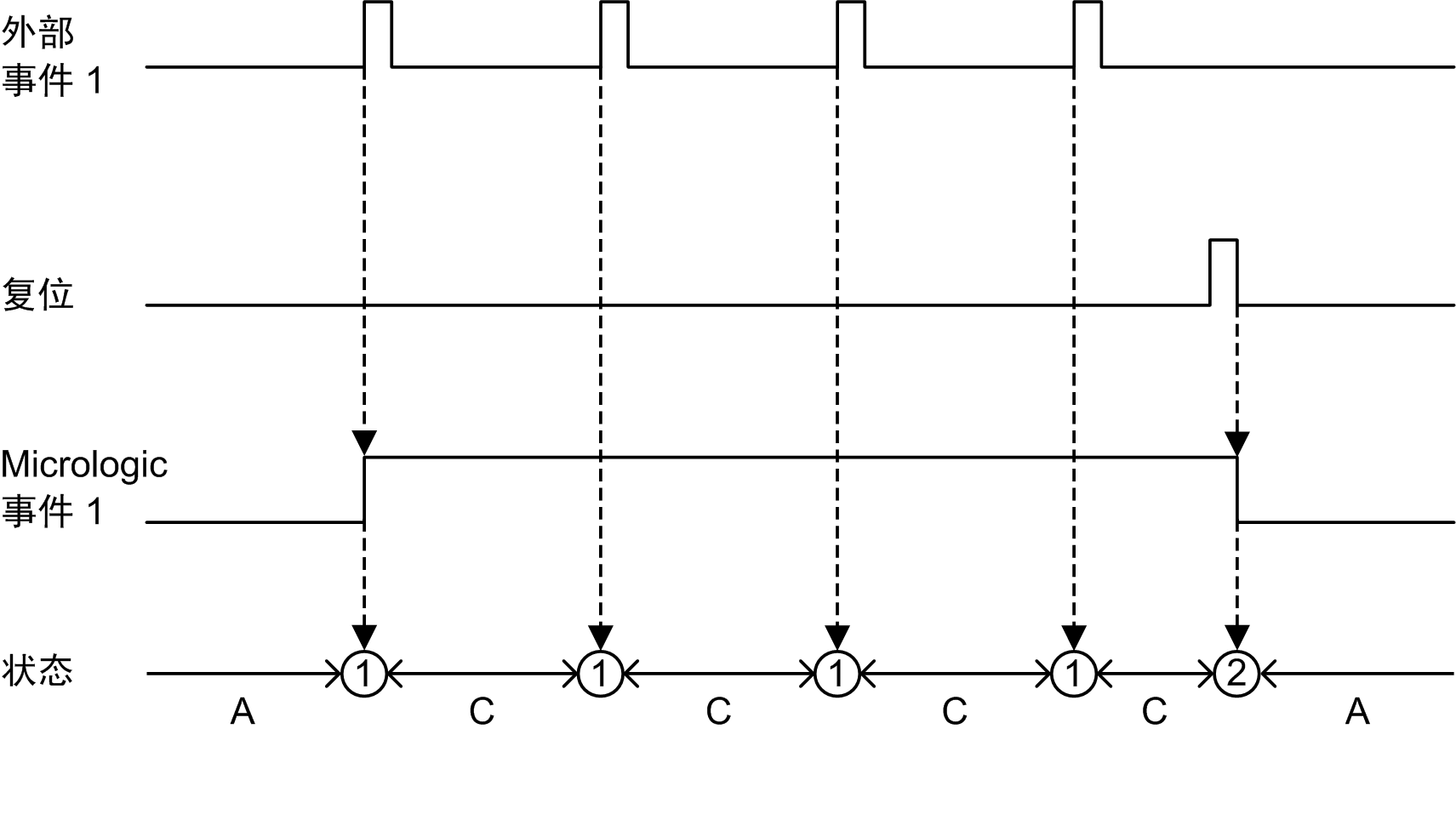

下图显示锁存、循环瞬时事件的状态：

A 事件不活动

C 事件保持

1 事件发生：事件带有时间戳，在历史记录中记载，并且得到通知，具体取决于严重程度。

2 事件复位：复位命令带有时间戳，在运行历史记录中记载。所有保持事件均得到复位。

复位锁存事件

复位命令不针对特定事件。MicroLogic X 控制单元管理的所有保持事件状态均会复位，并且清除所有脱扣原因 LED。

复位命令针对特定模块。例如，按下测试/复位按钮并保持 3–15 秒钟可复位 MicroLogic X 控制单元的事件，但不会复位 IO 模块的事件。
