每相谐波分析
简介
每相谐波分析 Digital Module 实时监测高达 40 次的独立电压和电流谐波。如果谐波污染达到不可接受的水平，它可以帮助您选择适当的纠正措施。
总谐波失真 THD(I)、THD(V)、THD-R(I) 和 THD-R(V) 是 MicroLogic X 控制单元的标准计算。
根据 IEC 61000-4-30（测试和测量技术 - 电能质量测量方法）中规定的测量方法，由 MicroLogic X 控制单元计算各个谐波。每 200 毫秒执行一次每相谐波分析。MicroLogic X 控制单元将每 3 秒计算得到的每相谐波值进行累计。
先决条件
在购买了每相谐波分析 Digital Module 且将此模块安装到了 MicroLogic X 控制单元上后，才可获得每相谐波分析功能。
每相谐波分析 Digital Module 兼容：
-
IEC 标准的 MicroLogic 2.0 X, 5.0 X, 6.0 X 和 7.0 X 控制单元
-
UL 标准的 MicroLogic 3.0 X、5.0 X 和 6.0 X 控制单元
-
固件版本不低于 002.000.000 的 MicroLogic X 控制单元较早的固件版本需要更新才能兼容。
如果 IFE/EIFE 或 IFM 固件版本与 Digital Module 兼容，则可以通过 IFE/EIFE 或 IFM 通讯接口远程获取来自 Digital Module 的数据。有关更多信息，请参阅通讯接口的固件兼容性。
特性
|
测量值 |
单位 |
范围 |
精度 |
精度范围 |
|---|---|---|---|---|
|
A |
0-20 x In |
5% |
MTZ1：40–(1,600 x 1.2) MTZ2：40–(4,000 x 1.2) MTZ3：80–(6,300 x 1.2) |
|
V |
0-1,150 |
5% |
208–690 x 1.2 |
|
V |
0-660 |
5% |
120-400 x 1.2 |
数据可用性
|
测量值 |
MicroLogic X HMI |
EcoStruxure Power Device 应用 |
EcoStruxure Power Commission 软件 |
FDM128 |
FDM121 |
通讯 TCP/IP |
IFE/EIFE 网页 |
|---|---|---|---|---|---|---|---|
|
x 相电流 n 次谐波的量级（基波） |
– |
✔ |
– |
– |
– |
✔ |
– |
|
中性线电流 n 次谐波的量级（基波） |
– |
✔ |
– |
– |
– |
✔ |
– |
|
线电压 Vxy n 次谐波的量级（基波） |
– |
✔ |
– |
– |
– |
✔ |
– |
|
相电压 VxN n 次谐波的量级（基波） |
– |
✔ |
– |
– |
– |
✔ |
– |

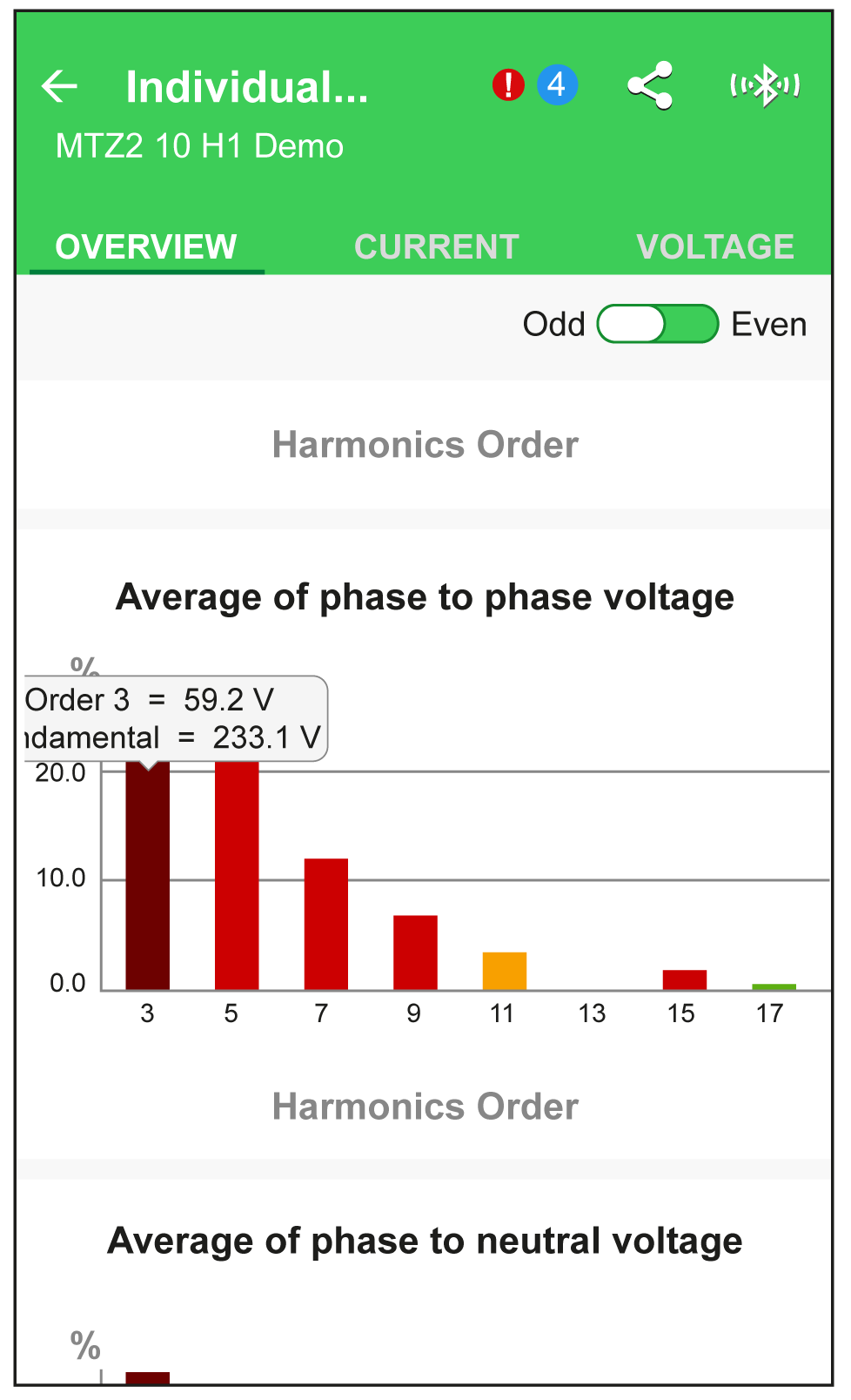

谐波谱通过 Bluetooth 或 USB OTG 连接在 EcoStruxure Power Device 应用 上显示。
可以使用 EcoStruxure Power Device 应用 将谐波谱导出为 JSON 格式的文件。
谐波的起源和影响
电网中存在多个非线性负载，它们导致电网中产生谐波电流。
谐波电流会使电流和电压波失真，并降低所配送的电能的质量。
如果失真较大，则可能导致：
-
用电设备发生运行干扰或性能降低。
-
设备和导体意外温升。
-
功率消耗过多。
这些形形色色的影响会增加系统的安装和运行成本。因此，必须监测电能质量。

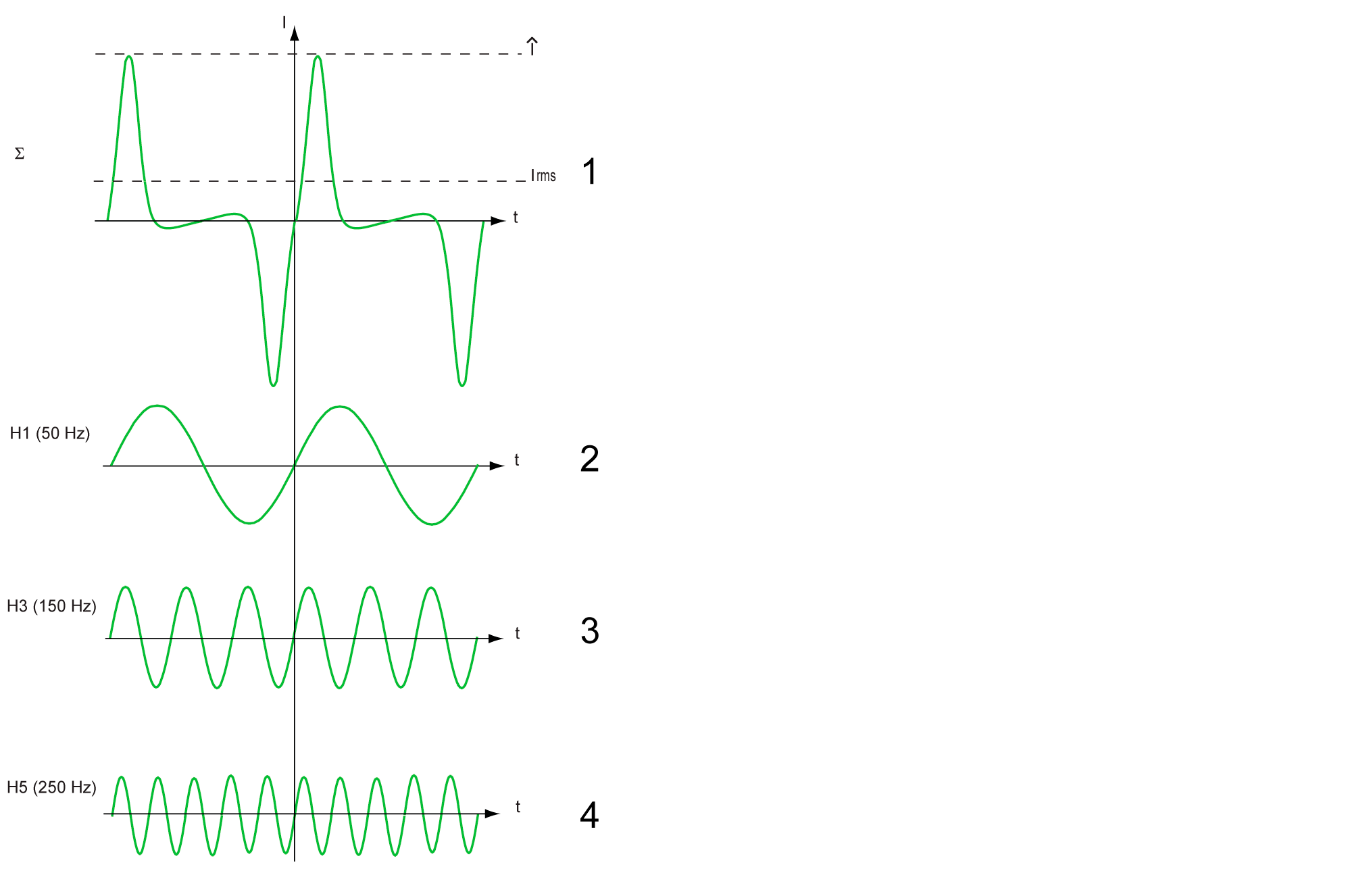

谐波的定义

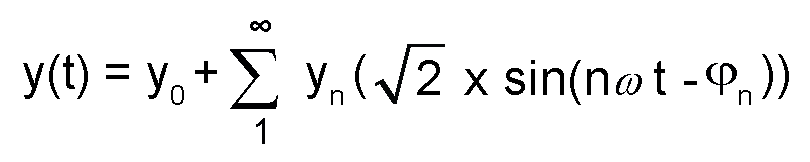

周期性信号由下列信号叠加而成：
-
基频原始正弦信号（如 50 Hz 或 60 Hz）。
-
频率为基频的倍数的正弦信号，即谐波。
-
任何直流分量。
其中：
-
y0：直流分量值
-
yn：n 阶谐波的 RMS 值
-
ω：基频的波动
-
φn：n 阶谐波分量的相位差
