保护设置程序

1

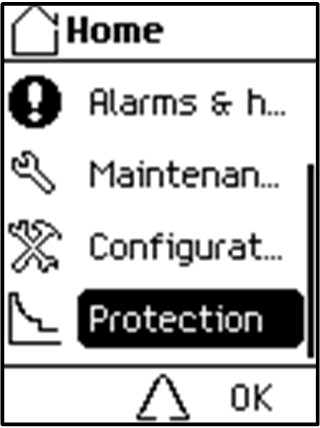

按下主页按钮。主页菜单随即打开。

按向下箭头选择保护。

2

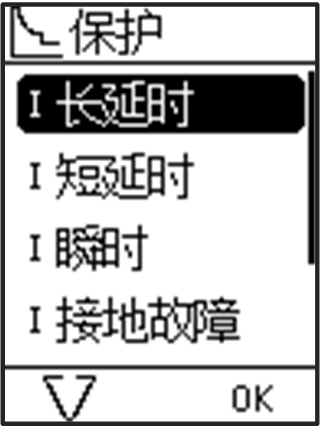

按确定。保护 菜单打开。

选择 I 长延时。

3

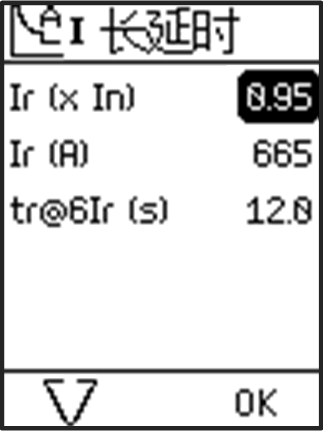

按确定。编辑会话打开，并且显示 I 长延时菜单。

在 I 长延时菜单中选择 Ir (x In) 参数。

4

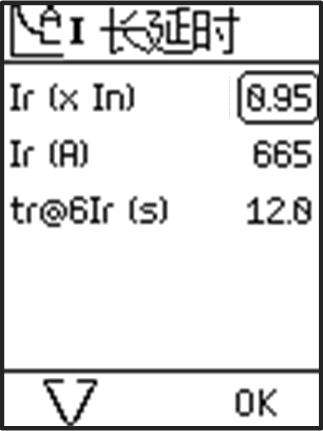

按下确定，启用 Ir (x In) 参数编辑。

在白色背景上显示黑色参数指示编辑已启用。

5

按下 + 和 – 按钮在可用设置中进行滚动。

按下确定，确认新设置。

参数显示为白色字体、黑色背景。

6

通过向下箭头选择要设置的下一个参数，然后按下确定，再然后重复步骤 5。

–

7

如需提交新设置，可按下下列按钮之一：

• ESC 按钮

• 主页按钮

–

8

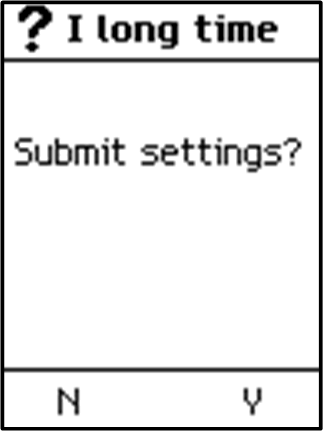

在提交设置屏幕中，按下下列按钮之一：

• Y，提交新设置。

• N，取消设置变更。屏幕显示 主页 菜单（如果在上一步中按下主页按钮），或 保护 菜单如果 ESC 已在上一步中按下。

如果在编辑会话打开后的五分钟内，未按下 Y 以提交新设置，则会拒绝所述更改，并显示弹出通知（见下表）。

9

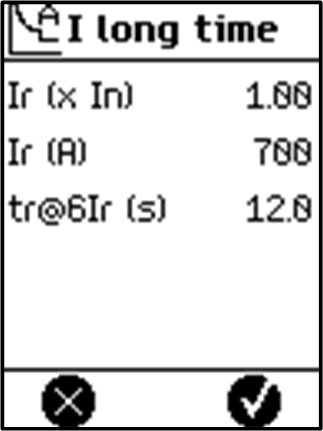

屏幕显示新设置。屏幕上的值仅供显示之用，无法编辑。按下以下其中一个按钮：

• ✔，应用设置变更。

• X，取消设置变更，并回到保护菜单。

如果在五分钟内，未按下 ✔ 以应用新设置，则会拒绝所述更改，并显示弹出通知（见下表）。

10

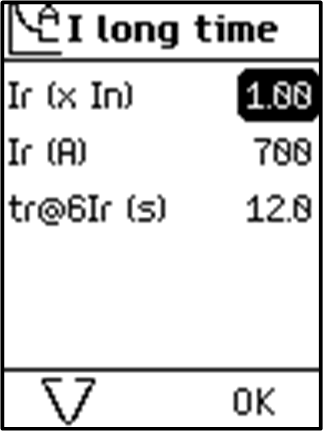

应用设置后，将以可编辑的屏幕显示新设置。

按下以下其中一个按钮，即可关闭编辑会话：

• ESC 按钮，可返回到 保护 菜单

• 主页按钮，回到主页菜单

保护已被锁定。如要解锁，请转到配置菜单。

保护设置访问被禁用。

按确定，确认消息，然后便会显示保护菜单。保护参数仅用于显示。

转到 MicroLogic X 显示屏的主页 > 配置 > 常规 > 锁定保护，启用保护设置访问。

访问被拒绝。已打开另一个会话

由于已通过另一个接口（EcoStruxure Power Commission 软件、EcoStruxure Power Device 应用、通讯网络）打开了会话，因此无法打开编辑会话来设定保护设置。

按确定，确认消息，然后回到保护菜单。保护设置仅用于显示，可以在快速查看屏幕上查看。只要通过另一个接口打开了会话，就无法进行设置。请稍后再试。

会话已过期

已有五分钟未按下任何按键。编辑会话因超时而过期. 新设置被拒绝，现有保护设置保护不变。

按确定，确认消息，然后回到保护菜单。在菜单中选择一项保护功能，从而打开新编辑会话。

由于缺少传感器插头，访问被拒绝。检查互感器插头。

互感器插头缺失或连接不当。

按确定，确认消息，然后回到主页菜单。无法显示或设定保护设置。

联系您的 Schneider Electric 服务代表检查、更换或重新连接传感器插头。
