树形导航模式

树形结构屏幕显示

采用“树形导航”模式手动导航 MicroLogic X 控制单元菜单结构。“树形导航”模式启用下列操作：

显示控制单元的测量值
查看活动报警和事件历史记录
查看维护项目和服务历史记录
显示和编辑控制单元配置设置
显示和编辑保护设置

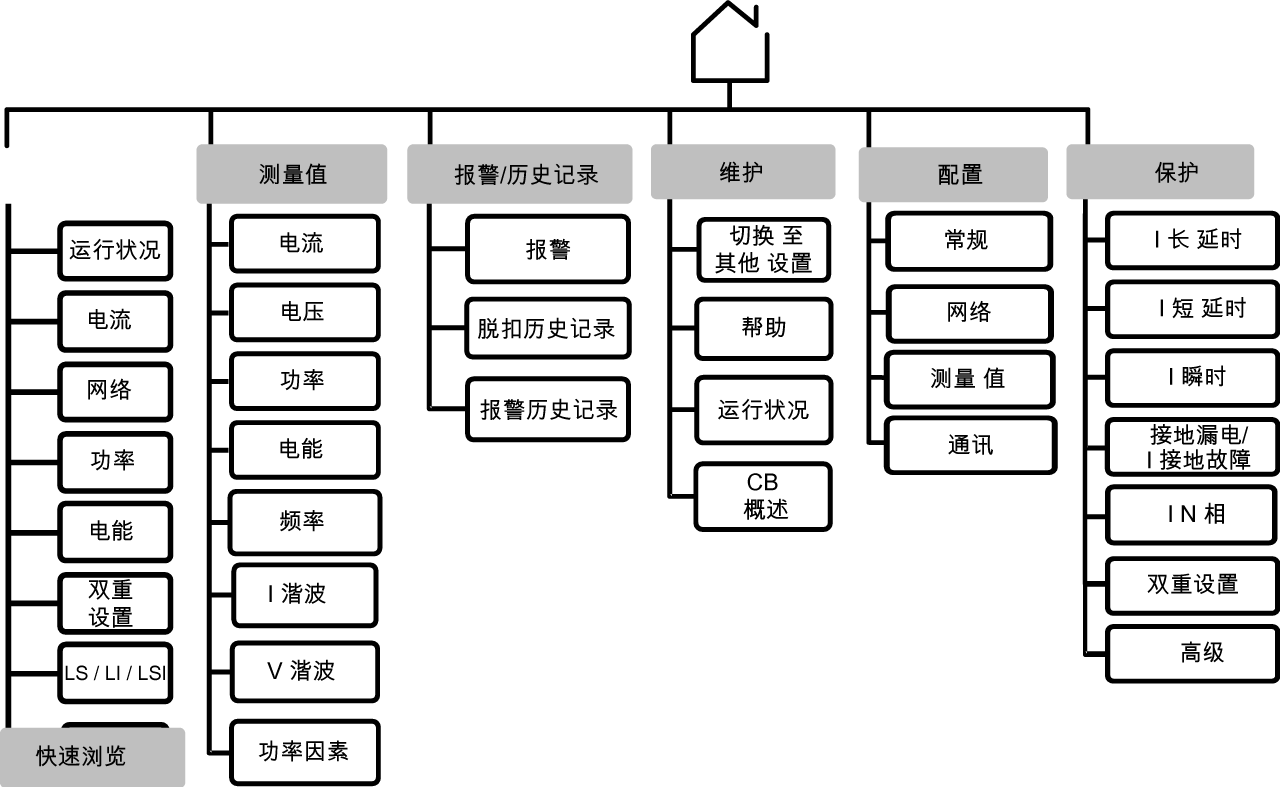

所有“树形导航”菜单选项均从主页按钮开始：

点击下列各 2 级菜单上的链接可查看其内容：

1 级	2 级
主页	快速查看
	测量值
	报警和历史记录
	维护
	配置
	保护

导航菜单结构

使用 MicroLogic X 控制单元面板上的上下文按钮和专用按钮导航菜单结构，并访问显示的值和可配置设置。

可以进行的操作如下所列，并通过示例进行说明：

显示数据，如电能值
复位数值或计数器，如复位最大 RMS 电流
在列表中选择选项，如语言
编辑数值，如标称电压
设定保护设置，如长延时过流保护
确认弹出式消息，如弹出式脱扣消息

显示数据

下面的示例说明如何显示电能值：

步骤	具体操作	屏幕

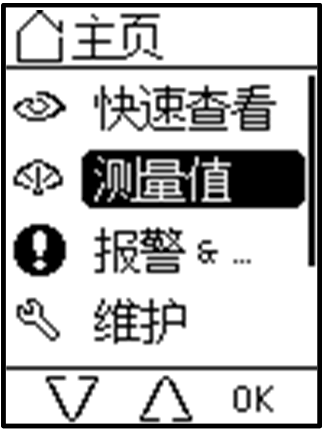

1	按下主页按钮。主页菜单随即打开。按向下箭头选择测量值。

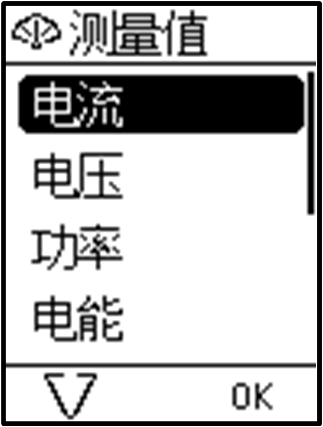

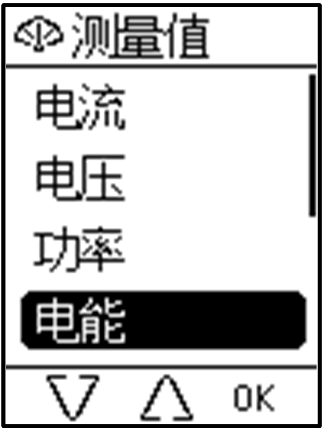

2	按确定。测量值菜单随即打开。按向下箭头选择电能。

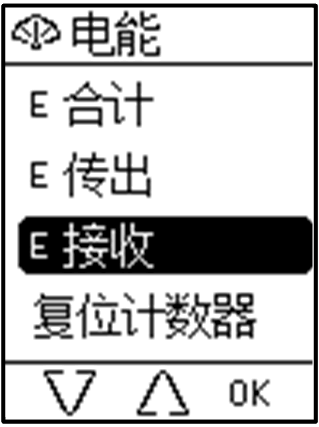

3	按确定。电能菜单随即打开。按向下箭头选择 E 输出。

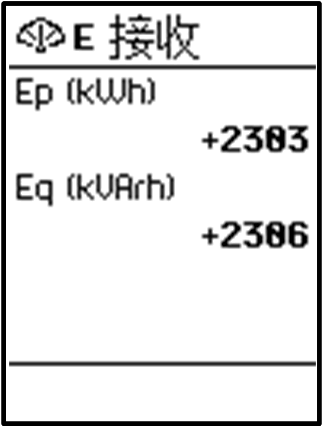

4	按确定。显示 E 接收屏幕。
5	如需退出 E 接收屏幕，可按下下列按钮之一：按下 ESC 按钮可返回电能菜单。按下主页按钮可返回主页菜单.

复位数值

一些菜单显示的数值或计数器可以复位。下面的示例说明如何导航至最大 RMS 电流并进行复位：

步骤	具体操作	屏幕
1	按下主页按钮。主页菜单随即打开。按向下箭头选择测量值。
2	按确定。测量值菜单随即打开。选择电流。

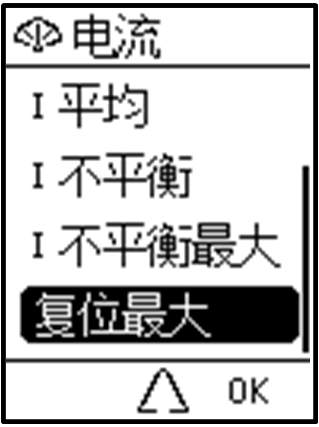

3	按确定。电流菜单随即打开。按向下箭头选择复位最大值。

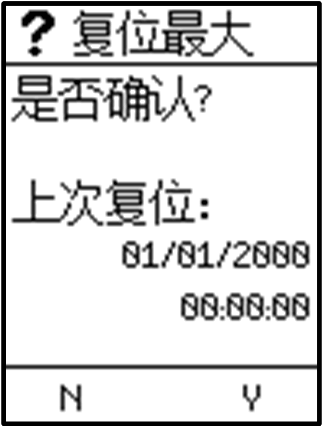

4	按确定。复位最大值确认屏幕随即打开。
5	在确认屏幕按下下列按钮之一：按下 Y 可复位最大 RMS 电流并返回电流屏幕。按下 N 可返回电流屏幕而不复位该数值。	–

在列表中选择选项

一些菜单显示列表中的选项。下面的示例说明如何导航至语言选项并进行选择：

步骤	具体操作	屏幕

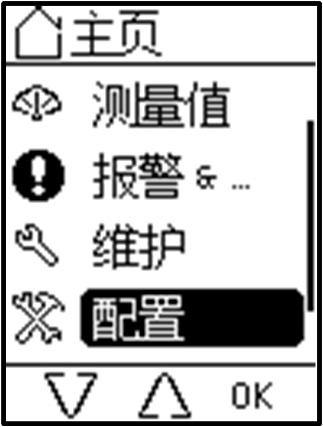

1	按下主页按钮。主页菜单随即打开。按向下箭头选择配置。

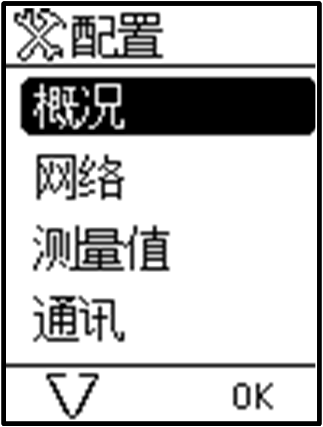

2	按确定。配置菜单随即打开。选择概况。

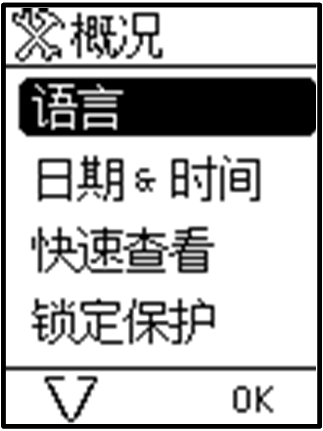

3	按确定。常规菜单随即打开。选择语言。

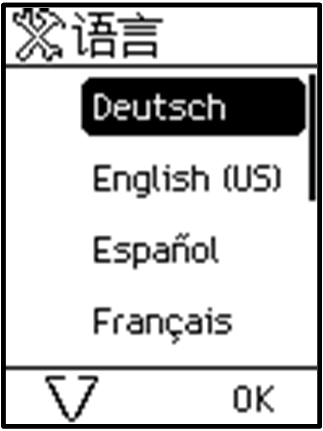

4	按确定。语言菜单随即打开。

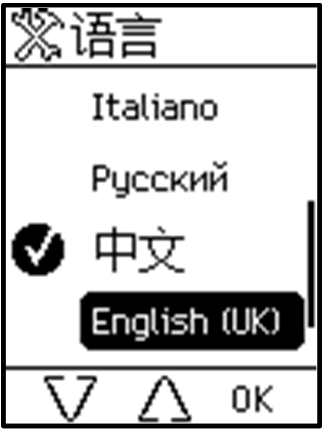

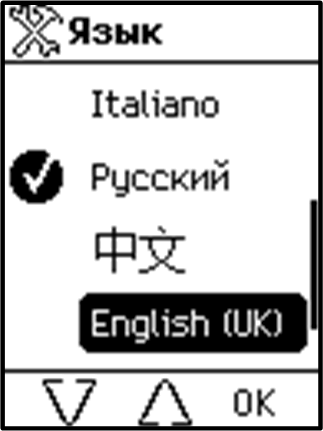

5	按向上和向下箭头按钮选择语言，然后按下确认。选择的语言旁边出现确认勾选标记。
6	如需保存选择结果，可按下下列按钮之一：按下 ESC 按钮可返回概况菜单。按下主页按钮可返回主页菜单.	–

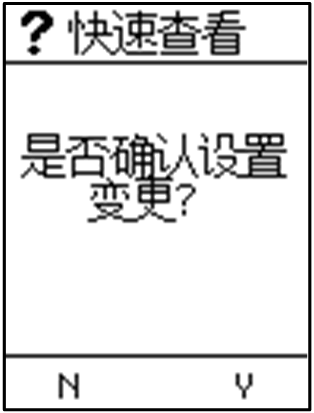

7	在确认屏幕按下下列按钮之一：按下 Y 可确认设置变更。按下 N 可撤销该编辑。

恢复语言设置

如果为显示屏选择的语言是您所不熟悉的，则可以按照下面的例子，将语言设置恢复为熟悉的语言：

步骤	具体操作	屏幕

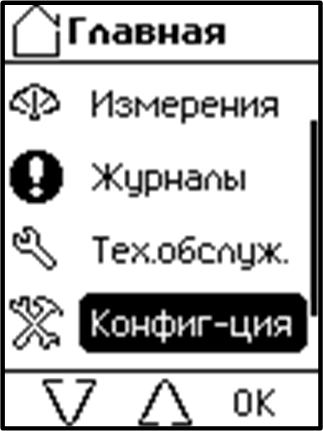

1	按下主页按钮。主页菜单随即打开。将向下箭头按钮按三次，到达菜单中的第三行。其为配置菜单。

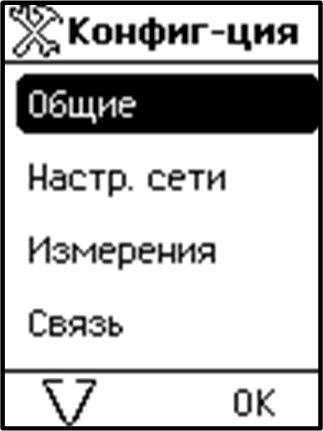

2	按确定。配置菜单随即打开。选择第一行，其为常规菜单。

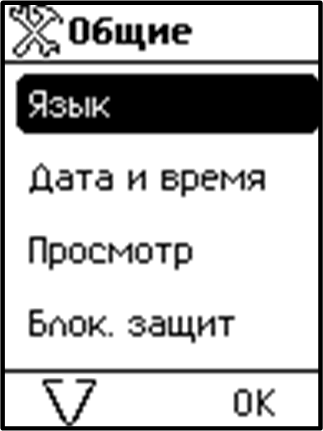

3	按确定。常规菜单随即打开。选择第一行，其为语言菜单。
4	按确定。语言菜单随即打开。按向上和向下箭头按钮，选择要更换成的语言，然后按下确认。
5	如需保存选择结果，可按下下列按钮之一：按下 ESC 按钮可返回概况菜单。按下主页按钮可返回主页菜单.

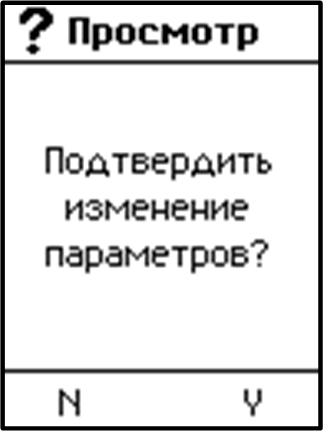

6	在确认屏幕按下下列按钮之一：按下 Y 可确认设置变更。按下 N 可撤销该编辑。

编辑和保存参数设置

编辑参数设置时，通过 + 或 – 按钮将设置一次增加或减小一步。按住该按钮可加速该过程。

此功能适用于数字值和列表选项。

下面的示例说明如何编辑标称电压：

步骤	具体操作	屏幕
1	按下主页按钮。主页菜单随即打开。按向下箭头选择配置。

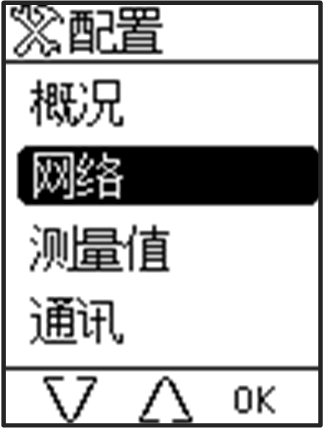

2	按确定。配置菜单随即打开。按向下箭头选择网络。

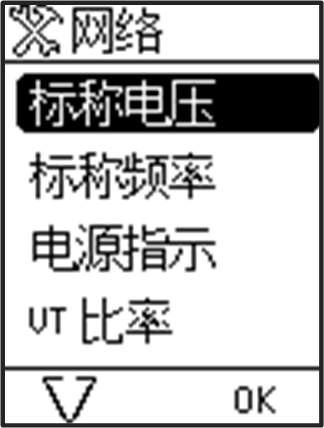

3	按确定。网络菜单随即打开。选择标称电压。

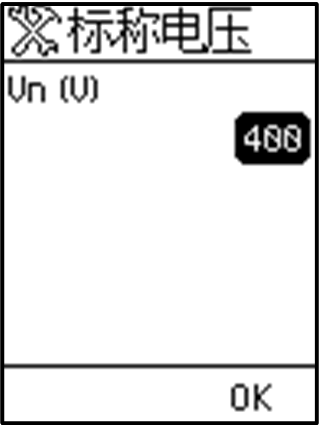

4	按下确认。标称电压菜单随即打开。

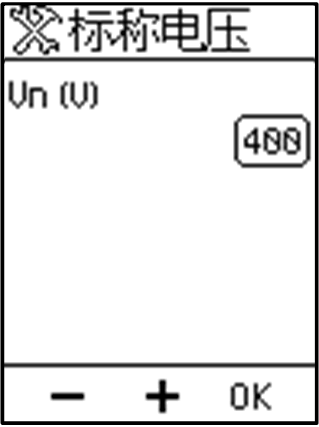

5	在标称电压菜单中选择 Vn (V)，然后按下确认以启用 Vn (V) 参数编辑。在白色背景上显示黑色参数指示编辑已启用。在这个示例中显示 400（工厂设定值）。

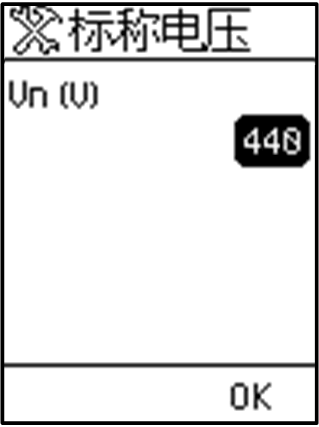

6	按下 + 和 – 按钮在可用设置中进行滚动。可用的数值为 208、220、230、240、380、400、415、440、480、500、525、550、575、600、660、690 和 1,000。按下确认选择某个设置。背景变为黑色。
7	如需保存设置变更，可按下下列按钮之一：按下 ESC 按钮可返回标称电压屏幕按下主页按钮可返回主页菜单	–
8	在确认屏幕按下下列按钮之一：按下 Y 可确认设置变更并保存。按下 N 可撤销该编辑。

如果编辑不成功，则会显示检测到错误消息。按下确认以确认该消息，然后会显示之前的菜单。

设定保护设置

保护设置的设定方法遵循 UL489SE。新设置通过单独的操作步骤提交并应用。

确认弹出式消息

脱扣或报警事件在显示屏幕上显示弹出式消息。该消息覆盖当前显示的屏幕。

下面的示例说明如何处理弹出式脱扣消息。

步骤	具体操作	屏幕

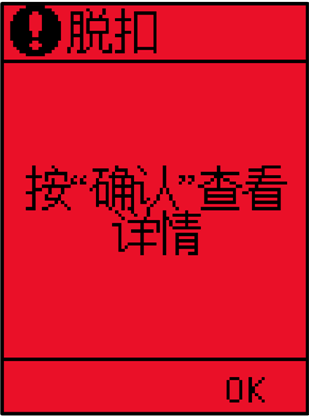

1	屏幕上显示弹出式脱扣消息。

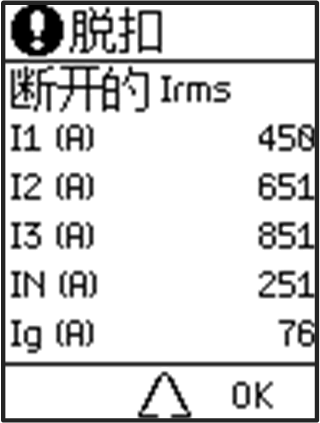

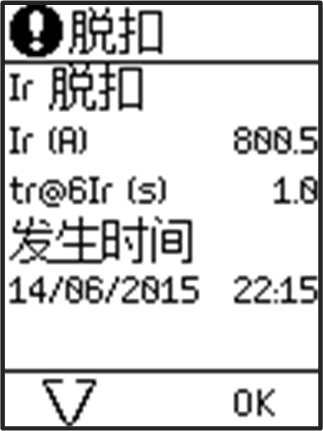

2	按下确认查看脱扣详情。
3	如果屏幕底部显示向下箭头，按下该向下箭头可查看有关该脱扣事件的更多详情。
4	采取措施解决该脱扣的原因之后，按下确认以确认该脱扣环境。显示报警和历史记录屏幕。	–
5	如需退出报警和历史记录屏幕，可按下下列按钮之一：按下 ESC 按钮可返回出现弹出式消息之前显示的屏幕按下主页按钮可返回主页菜单	–
