设置瞬时过流保护（I 或 ANSI 50）
设置指南
Isd 规则也适用于 Ii 阈值。
|
应用程序 |
原则 |
常用值 |
|---|---|---|
|
MV/LV 变压器次级侧（配电盘主开关） |
下游断路器具有选择性 |
Ii 模式：OFF（其他下游 MasterPacT 断路器） Ii = 15 x In（仅下游 ComPacT NSXm、ComPacT NSX 或 PowerPacT B-, H-, J-, L-frame 断路器） |
|
馈线具有其他下游 MasterPacT、ComPacT NS 或 PowerPacT P- 或 R-frame 断路器作为馈电设备 |
规则与 Isd 的规则相同 |
Ii 模式：关 |
|
馈线没有其他下游 MasterPacT、ComPacT NS 或 PowerPacT P- 或 R-frame 断路器作为馈电设备 |
– |
Ii 模式：开启 Ii 脱扣模式：标准 Ii = 10-15 x In |
|

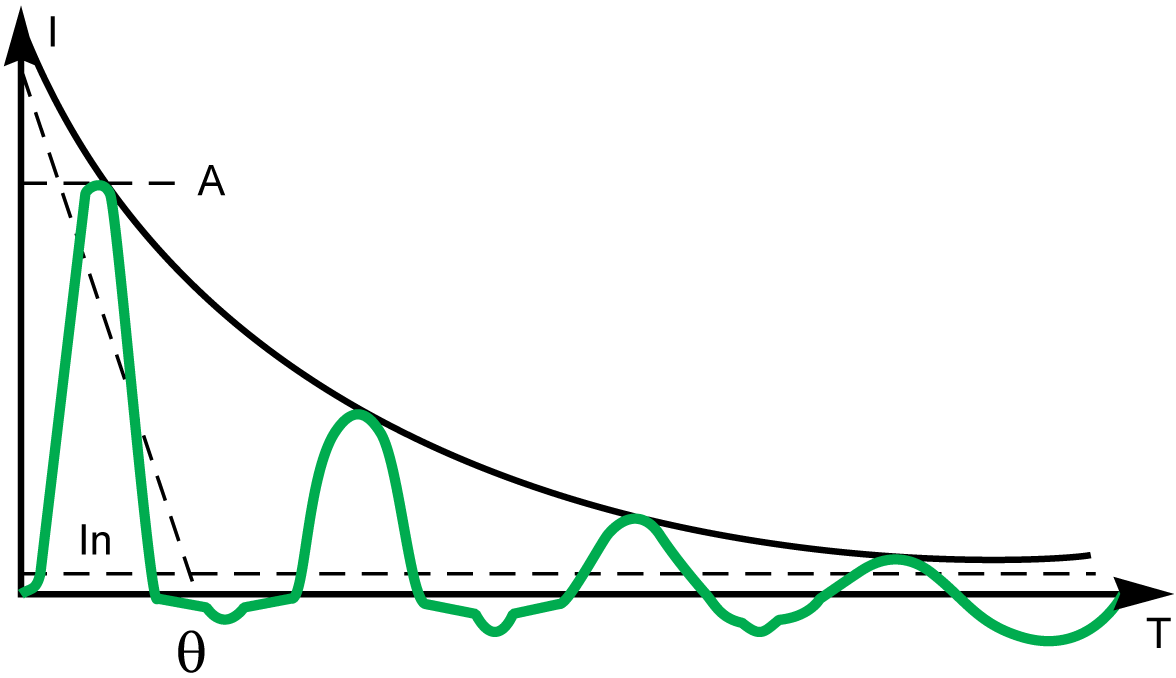

LV/LV 变压器初级侧 |
– |
Ii 模式：关 |
|
发电机 |
– |
Ii 模式：关 |
|
电力电子装置（例如，不间断电源、可变速度驱动器、光伏逆变器） |
小于受保护电路末端的最小短路电流或接地故障电流。可以采用较小的设置，因为预期无选择性或瞬态电流。 |
Ii 模式：开启 Ii 脱扣模式：快速 Ii = 2 x In |
|

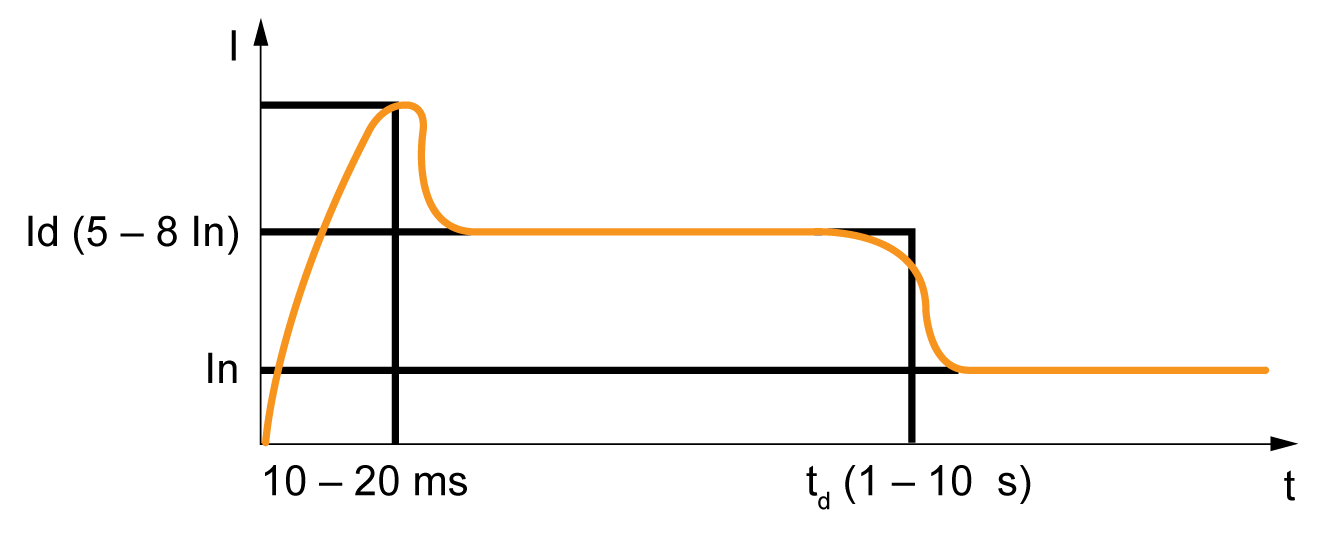

电机 |
小于电缆末端的最小短路电流或接地故障电流。可以采用大于启动电流的较小设置。 |
Ii 模式：开启 Ii 脱扣模式：快速 Ii ≥ 13 x 电机满载电流 |
