实时测量

MicroLogic X 控制单元可执行下列实时任务：

以 RMS 值实时测量下列电流：
- 各相和中性线（如有）的电流
- 接地故障电流
- 接地漏电电流 (MicroLogic 7.0 X)
实时计算平均电流
确定这些电气量的最大值和最小值
以 RMS 值实时测量线电压和相电压（如有）
根据电流和电压 RMS 值计算相关电气量：
- 平均线电压和相电压（如有）
- 电流不平衡
- 线电压不平衡和相电压不平衡（如有）
根据电流和电压样品计算相关电气量：
- 功率
- 质量指标：频率、THD(I)、THD(V)、THD-R(I) 和 THD-R(V) 以及功率因数 PF 和 cos φ 测量值
显示运行指标：负载的象限和类型
确定这些电气量的最大值和最小值
根据总功率实时值实时递增三种电度表（有功、无功、视在）的读数

采样方法使用谐波电流和电压的值，最多十五阶。采样过程跟踪基波频率，并且每个基波周期提供 40 个样品。

电气量的实时值（无论是测量值还是计算值）每秒钟以额定频率更新一次。

对于 3 极断路器，可通过系统类型设置激活：

系统类型的设置如下：

4 极断路器或 3 极断路器（带有 ENCT 接线和配置）可测量中性线电流：

对于 3 极断路器，测量中性线电流时在中性线导体上增加电流互感器。有关更多信息，请参阅 带 MicroLogic X 控制单元的 MasterPacT MTZ - 目录。
对于 4 极断路器，中性线电流通过系统测量。

中性线电流的测量方法与相线电流的测量方法相同。

接地故障电流根据断路器配置进行计算或测量，方法与相线电流的方法相同，如下表所示。

接地漏电电流通过围绕三根相线或三根相线与中性线的矩形互感器测量。

4 极断路器或 3 极断路器（带有 ENVT 接线和配置）可测量相电压 V1N、V2N 和V3N：

相电压的测量方法与线电压的测量方法相同。

MicroLogic X 控制单元可计算：

平均电流 I平均是 3 个相电流的算术平均值：
平均电压：
- 线电压 V平均是 3 个线电压的算术平均值：
- 相电压 Vavg 是 3 个相电压的算术平均值（4 极断路器或 3 极断路器，带有 ENVT 接线和配置）：

MicroLogic X 控制单元可计算各相的电流不平衡（3 个数值）和最大电流不平衡。

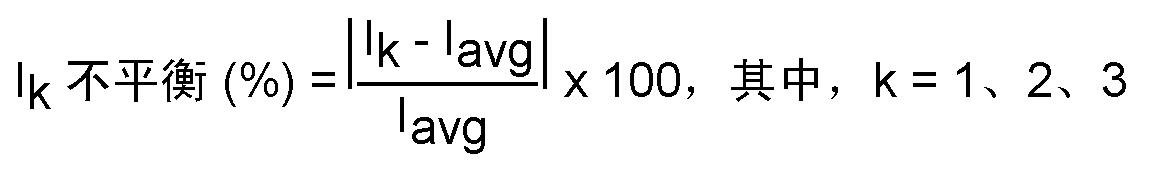

电流不平衡是平均电流的百分比：

MicroLogic X 控制单元可计算：

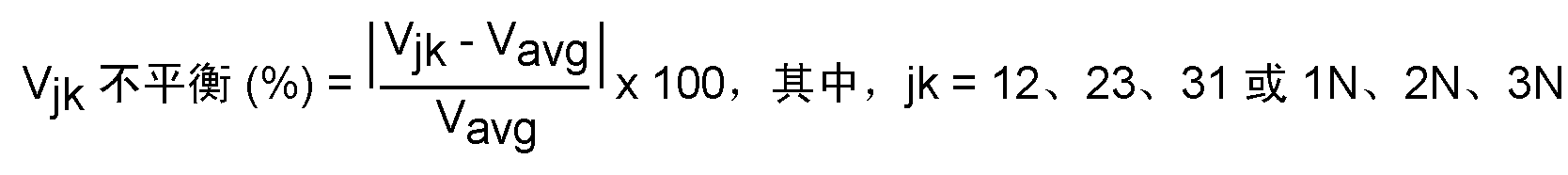

电压不平衡可表示为与电气量平均值比较的百分比 (Vavg)：

MicroLogic X 控制单元可确定下列电气量在上一次复位至当前时间这一周期达到的最大值 (MAX) 和最小值 (MIN)：

最大值和最小值复位如下：

注: 功率因数和 cos φ 的最大值和最小值只能使用下列方法复位：

所选电气量分组的所有最大值和最小值均被复位。

复位最大值和最小值可生成下列事件：
