MicroLogic X 控制单元：购买和安装 Digital Module

若要购买 Digital Module，您需要提供以下信息：

您可以通过下列方法之一在现场和/或现场以外获取控制单元识别号：

在现场，通过使用智能手机扫描 MicroLogic X 控制单元正面的 QR 码。QR 代码标识该 MicroLogic X 控制单元。使用分享按钮将共享控制单元信息分享给具备 Digital Modules 选购资质的人员。
在现场，可以读取 MicroLogic X 控制单元正面的标识号。标识号以四个零开头，长度为 16 个字符。
在现场，通过 EcoStruxure Power Commission 软件（使用 PC 连接 MicroLogic X 控制单元的微型 USB 端口）。
在现场之外，使用 EcoStruxure Power Commission 软件。这种访问方法仅适用于之前已在相关项目中登记的 MicroLogic X 控制单元。

按照以下步骤购买和下载 Digital Module：

步骤	操作
1	联系您当地的 Schneider Electric 客户服务中心(CCC)或 Schneider Electric 服务代表。访问 www.se.com/support 网站以联系您当地的 Schneider Electric CCC。
2	提供前提条件中指示的信息，然后购买 Digital Module。您将通过您向 CCC 提供的地址收到安装人员的电子邮件。
3	选择来自 dsc-no-reply@verified.se.com 的电子邮件以下载 Digital Module。主题为您的 Digital Module 已备好，可以下载。您的 Digital Module 将出现在可以下载的项目列表中。注: 如果您在收件箱中未看到该电子邮件，请检查垃圾邮件文件夹。

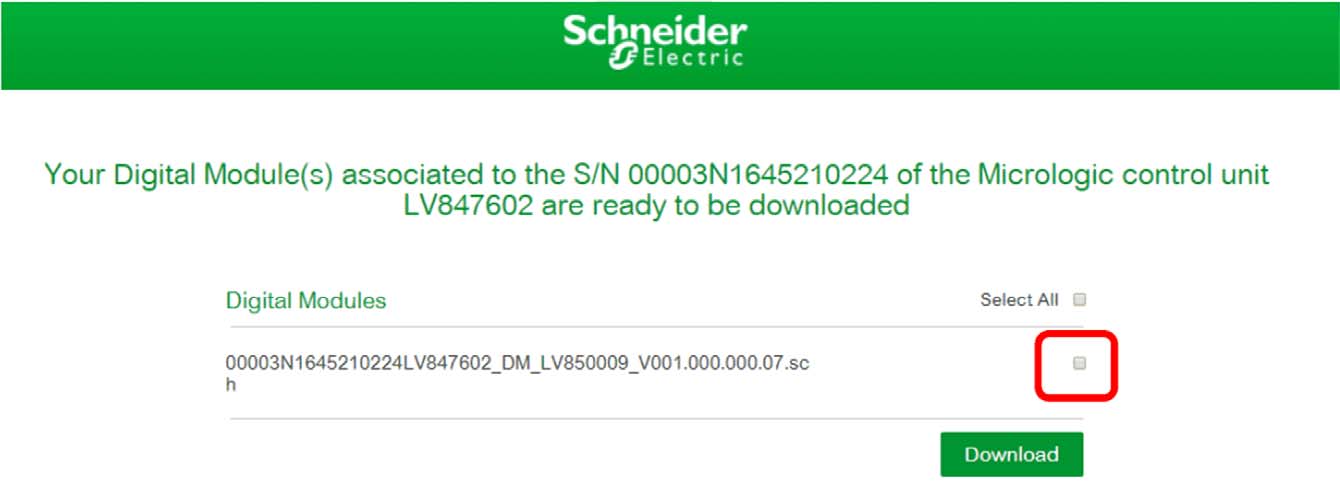

4	单击要下载的 Digital Module 旁边的复选框，然后单击下载以下载发运套件。注: 此发运套件用于通过 EcoStruxure Power Commission 软件在 MicroLogic X 控制单元上安装 Digital Module。确保用于安装 Digital Module 的 PC 上存在该发运套件。注: 如果是之前购买的 Digital Module，则可以通过单击以下链接访问下载的文件： https://digitalpackage.schneider-electric.com/dpb?lang=en。

在 MicroLogic X 控制单元上安装 Digital Module 需要使用 MicroLogic X 管理员、服务代表或工程师密码。

按照下面的程序在 MicroLogic X 控制单元上安装购买的 Digital Module：

步骤	操作
1	使用部件号为 LV850067SP 的 USB 电缆将运行 EcoStruxure Power Commission 软件的 PC 连接到 MicroLogic X 控制单元正面的微型 USB 端口。
2	点击直接连接到设备，以在 EcoStruxure Power Commission 软件与 MicroLogic X 之间建立连接。EcoStruxure Power Commission 软件在屏幕上显示 MicroLogic X 控制单元识别号。
3	点击 Digital Modules 以打开 Digital Module 页面。
4	在使用的 PC 上检查要安装的 Digital Module 发运套件是否存在。
5	点击安装以选择要安装的 Digital Module。 MicroLogic X 控制单元的标准保护功能在安装 Digital Module 期间保持激活。注: 仅之前购买的模块可以直接通过点击安装进行安装。
6	EcoStruxure Power Commission 软件需要您确认安装。输入管理员密码，然后单击继续。

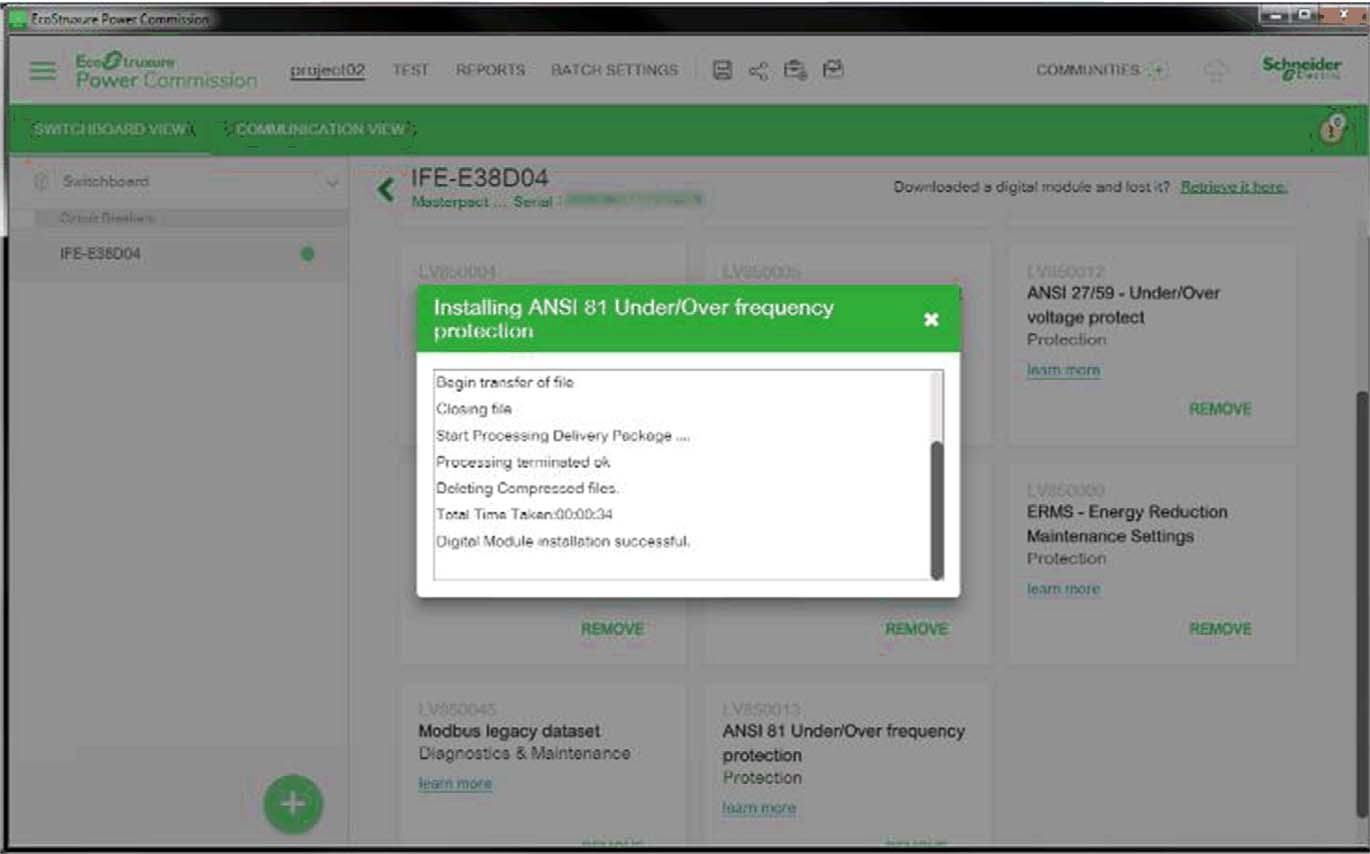

7	将显示一条消息，指示正在安装 Digital Module。单击叉号继续。
8	安装完成之后，断开 PC 之前，先点击断开按钮从 MicroLogic X 控制单元上断开 EcoStruxure Power Commission 软件。
9	使用 EcoStruxure Power Device 应用程序检查确认已安装 Digital Module。
10	使用 EcoStruxure Power Device 应用程序或 EcoStruxure Power Commission 软件检查确认 Digital Module 工作正常。

有关更多信息，请参阅 EcoStruxure Power Commission 在线帮助。

注：若要卸载 Digital Module，请使用 EcoStruxure Power Commission 软件。

安装或卸载 Digital Module 时将生成下列事件：

代码	事件	历史记录	严重性
0x1130 (4400)	数字模块许可证已安装	配置	低
0x1131 (4401)	数字模块许可证已卸载	配置	低
