中性线保护

简介

长延时过流保护功能专门针对中性线保护。

可用性

下列设备提供中性线保护功能：

• IEC 标准的 MicroLogic 2.0 X、5.0 X、6.0 X 和 7.0 X 控制单元

• UL 标准的 MicroLogic 3.0 X、5.0 X 和 6.0 X 控制单元

• 带有 ENCT 选项（外部中性线电流互感器）（用于测量中性线电流）的 3 极断路器

• 4 极断路器

描述

如果中性线导体的截面积至少等于相线导体的截面积，并且中性线上的电流不会超过相线导体上的电流值，则没有必要为中性线导体提供过流保护。

下列情况下，必须为中性线导体提供过流保护：

• 中性线导体的截面积小于相线导体的截面积

• 安装了可产生三阶谐波（或其倍数）的非线性负载

因运行原因（多源图）或安全原因（在断电时进行工作）可能需要切断中性线。

概括来说，中性线导体可以为：

• 非分布式（3 极断路器）

• 分布式、不可切断且未进行保护（3 极断路器）

• 分布式、不可切断但受保护（带有 ENCT 选项的 3 极断路器）

• 分布式、可切断且受保护（4 极断路器）

MicroLogic X 控制单元适合所有保护类型。它们集成了加大中性线 (OSN) 功能，该功能可在存在三阶谐波电流（及其倍数）时管理中性线导体保护。

工作原理

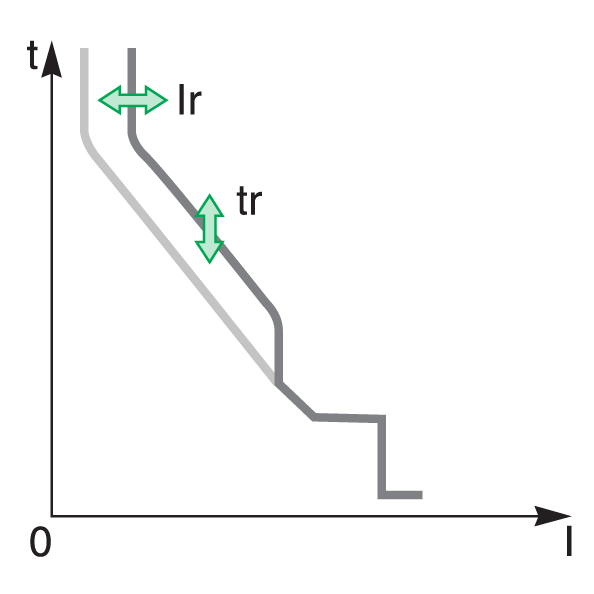

中性线保护具有与相线保护相同的特性： 其阈值与长延时保护阈值 Ir 成比例。 它具有与长延时保护相同的 tr 时间延迟值。 其短延时保护和瞬时保护完全相同。

声明 3 极断路器上的外部中性线电流互感器 (ENCT)

在 3P 断路器上，必须以下列方式之一声明 ENCT 选项：

• 在 MicroLogic X 显示屏的下列屏幕上，主页 > 配置 > 测量值 > 系统类型 > ENCT

• 使用 EcoStruxure Power Commission 软件

• 利用通讯网络通过发送设置命令（受密码保护）。

设置 3 极和 4 极断路器的中性线保护

以下列方式之一设置中性线保护的类型：

• 在 MicroLogic X 显示屏的下列屏幕上，主页 > 保护 > 中性线

• 使用 EcoStruxure Power Commission 软件（受密码保护）

• 利用通讯网络通过发送设置命令（受密码保护）。

下表显示中性线长延时保护的设定值和所选中性线保护类型的阈值：
