IEC 61850（对于 MasterPacT MTZ）

简介

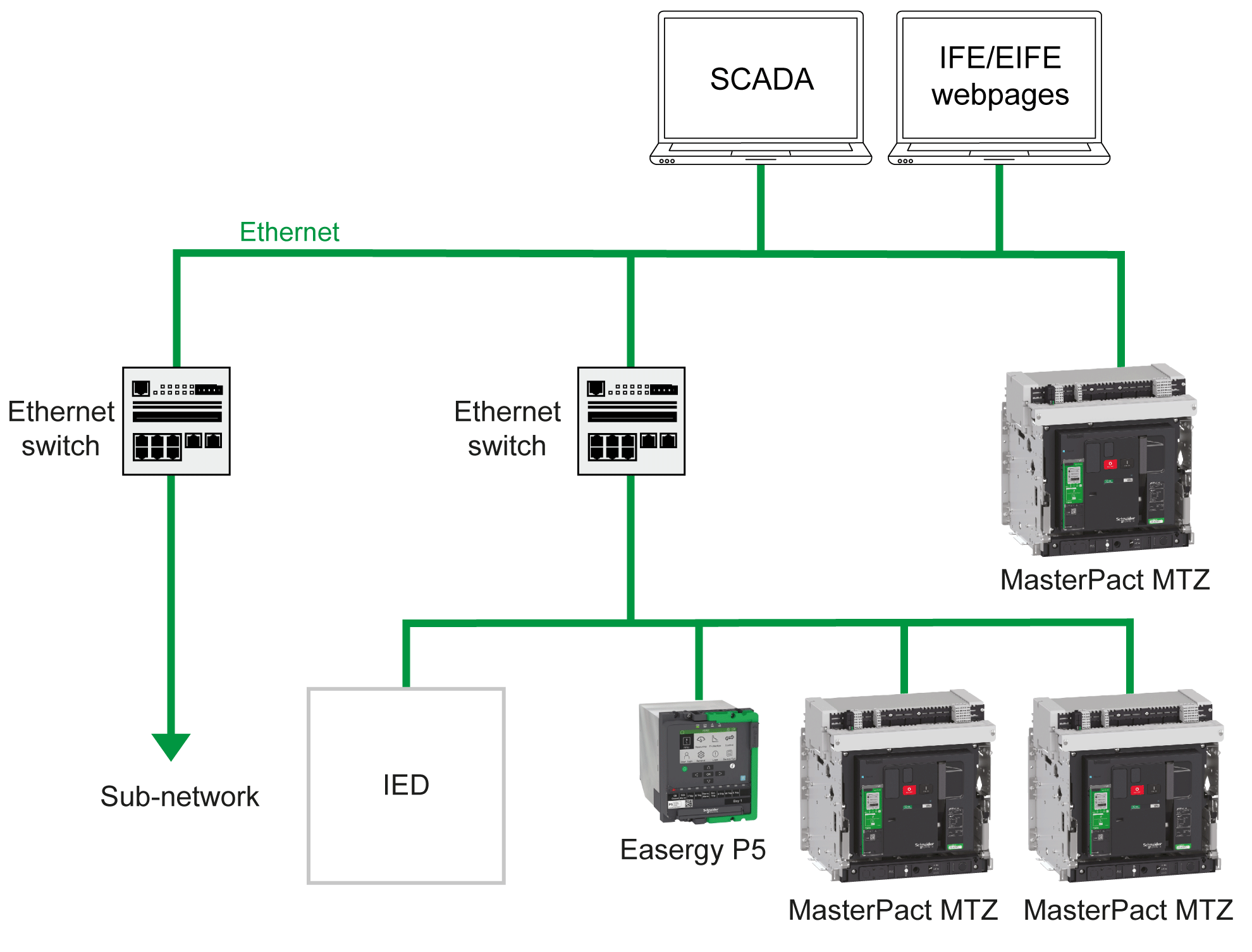

IEC 61850 是用于子站中的通讯网络和系统的标准。Ethernet 协议是一种标准化通讯方法，设计用于支持由多供应商自描述 IED（智能电子设备）组成的集成系统，这些自描述 IED 通过网络连接到一起以执行实时保护、控制、测量和监控功能。IEC 61850 在油气行业或数据中心等关键应用中有广泛的应用。

用于 MasterPacT MTZ Digital Module 的 IEC 61850 根据 IEC 61850 MMS（制造消息规范）通讯协议通过 Ethernet 网络提供 MasterPacT MTZ 断路器数据。

1 类电能测量
电气测量
状态
控制

IEC 61850 MMS 通讯协议有助于在无需使用额外网关的前提下将低压断路器集成到中压系统中。

前提条件

用于 MasterPacT MTZ Digital Module 的 IEC 61850 是可选的 Digital Module，可购买和安装于 MicroLogic X 控制单元上。

用于 MasterPacT MTZ Digital Module 的 IEC 61850 兼容：

IEC 标准的 MicroLogic 2.0 X, 5.0 X, 6.0 X 和 7.0 X 控制单元
UL 标准的 MicroLogic 3.0 X、5.0 X 和 6.0 X 控制单元
固件版本不低于 004.101.000 的 MicroLogic X 控制单元较早的固件版本需要更新才能兼容。

MasterPacT MTZ IED 定义

MasterPacT MTZ IED（智能电子设备）由以下部分组成：

一个 MasterPacT MTZ1、MTZ2 或 MTZ3 断路器
一个安装了 IEC 61850（用于 MasterPacT MTZ Digital Module）的 MicroLogic X 控制单元
一个 IFE 或 EIFE Ethernet 接口
一个或两个 IO 模块（可选）

数据可用性

通过 IEC 61850 通讯产生的数据可以通过以下通讯接口传输到远程控制器上：

IFE Ethernet 接口
EIFE Ethernet 接口

下表显示了 Digital Module 运行所需的通讯接口固件的最低版本：

通讯接口	部件号	所需最低固件版本
IFE Ethernet 接口	LV434001	004.001.000
EIFE Ethernet 接口	–	004.001.000

特性

用于 MasterPacT MTZ Digital Module 的 IEC 61850 支持 IEC 61850 版本 2 标准并提供以下逻辑节点：

逻辑节点	描述
CSWI	开关控制器。用于控制断路器。
GGIO	通用过程 IO 模块。有关 IO 模块输入和输出的配置说明，请参阅 Enerlin'X IO - 用于单个断路器的输入/输出应用程序模块 - 用户指南。
LLNO	逻辑节点零。包含与相关 IED（智能电子设备）有关的信息。
LPHD	物理设备. 包含与物理设备相关的信息。
MHAI	谐波。包含谐波值，如 THD。
MMTR	计量。包含综合值（电能），主要用于计费目的。
MMXU	测量。包含每相的和总的电流、电压、功率流，用于运行目的。
PTOC	延时过流保护。
PIOC	瞬时过流保护。
PTOV	过压保护。
PTUV	欠压保护。
PDOP	逆功率保护。
PTRC	保护脱扣调节。
XCBR	断路器. 显示断路器的状态。
