Bluetooth 低能耗通讯

说明

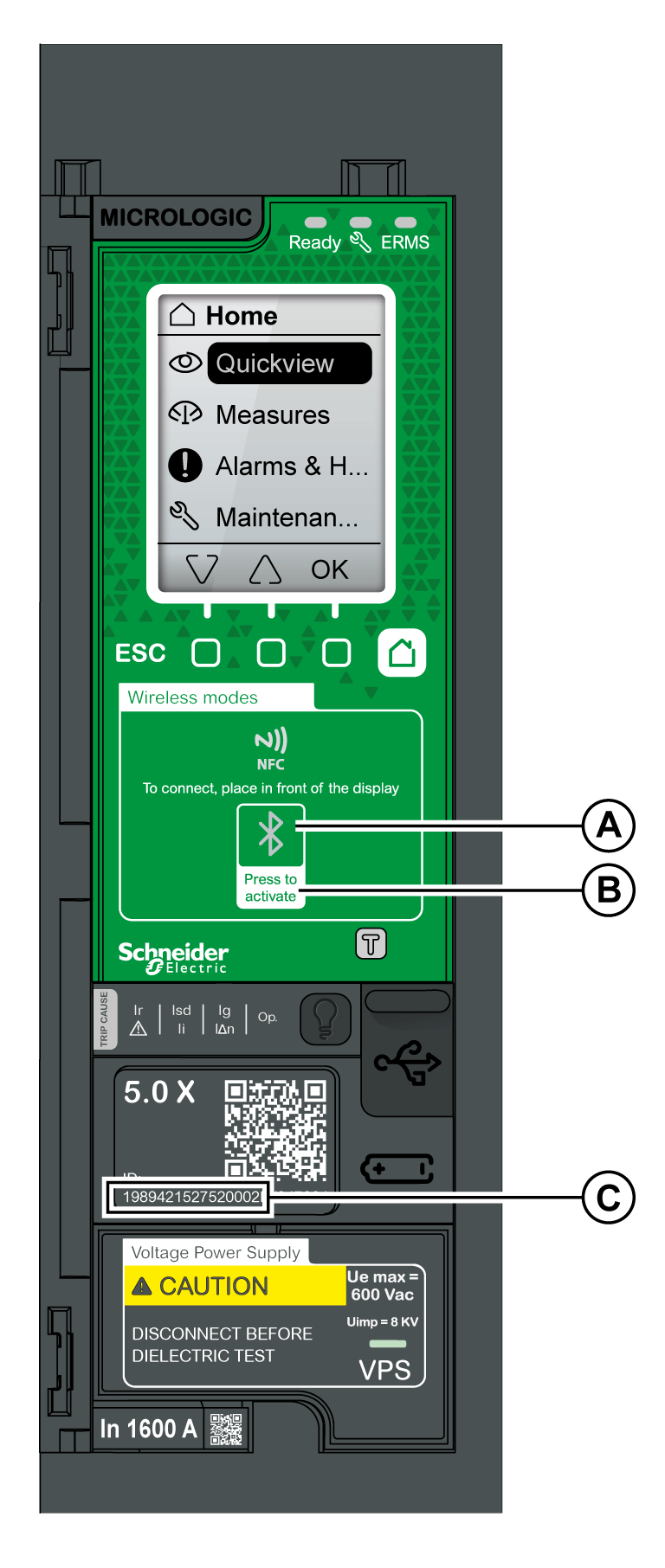

A Bluetooth LED B Bluetooth 激活按钮 C 序列号 MicroLogic X 控制单元

使用 Bluetooth 低能量通讯，您可以访问 MicroLogic X 运行的智能手机上的控制单元 EcoStruxure Power Device 应用. 此应用程序可提供控制单元任务导向界面。 您可以建立 Bluetooth 低能量连接（仅有一个） MicroLogic X 控制单元。一次只能使用一部智能手机连接控制单元。 连接期间，可通过控制单元序列号的最后几位识别该控制单元。标识符的格式为 MTZ <ProtectionType> <EndOfSerialNumber>，例如， MTZ 5 012345，其中 5 指示 MicroLogic 5.0 X 控制单元和 012345 是序列号的后6位。 Bluetooth 低能耗通讯采用高级加密标准 (AES) 128 位加密技术进行加密。

使用 Bluetooth 低能耗连接的前提条件

建立 Bluetooth 低能耗连接的前提条件是：

• MicroLogic X 控制单元必须通电。

• 在控制单元上必须启用了 Bluetooth 低能耗通讯。

• 您必须有一部运行 EcoStruxure Power Device 应用 的智能手机。

• 智能手机必须支持 Android 4.4 或 iOS 9 或更高版本，并与 Bluetooth 低能耗无线技术。

• 您必须有权访问 MicroLogic X 控制单元，并且在连接期间实际位于 20 至 30 米（22 至 32 码）开阔范围之内（10 米（11 码）为最佳连接距离）。

启用和禁用 Bluetooth 低能耗通讯

缺省已禁用 Bluetooth 低能耗通讯

可以按照以下方式启用或禁用 Bluetooth 低能耗通讯：

• 在 MicroLogic X 显示屏的主页 > 配置 > 通讯 > 蓝牙中，将 蓝牙 设置为 ON 或 OFF。

• 使用 EcoStruxure Power Commission 软件，在 主页 > 配置 > 通讯 > 蓝牙中，将 蓝牙激活设置为 ON 或 OFF。

Bluetooth 低能耗通讯状态（启用或禁用）显示如下：

• 在 MicroLogic X 显示屏，位于 主页 > 通讯 > Bluetooth

• 使用 EcoStruxure Power Commission 软件

• 在使用通讯网络的远程控制器上

预定义事件

启用 Bluetooth 通讯生成下列事件：

设置 Bluetooth 断开定时器

时间 Bluetooth 使用上的激活按钮激活通讯 MicroLogic X 控制单元，在智能手机连接上有一个计时器，在一段空闲时间之后结束通讯。默认情况下，此自动断开定时器设定为 15 分钟。

Bluetooth 断开定时器的设置修改方法如下：

• 在 MicroLogic X 显示屏的主页 > 配置 > 通讯 > 蓝牙中，将 蓝牙设置为 On，然后设置，然后设置 BLE 定时器（分钟）的值。

• 使用 EcoStruxure Power Commission 软件，在主页 > 配置 > 通讯 > 蓝牙中，将 蓝牙超时延迟（分钟）设置为适当的值。

您可将该值设定为 5 至 60 分钟（默认值 = 15 分钟），增量为 1。

建立 Bluetooth（低能耗）连接

按照以下步骤建立 Bluetooth 智能手机到之间的低能耗连接 MicroLogic X 控制单元。

虽然您的智能手机仍然处于与的通讯范围之内(打开范围是20至30米（22至32码） MicroLogic X 控制单元), Bluetooth 低能量连接仍处于活动状态，显示的信息已刷新。

Bluetooth LED

Bluetooth 正面的LED MicroLogic X 控制单元可以是：

• 亮起：正在执行 Bluetooth 连接程序。

• OFF: Bluetooth 未激活或禁用。

• 闪烁：Bluetooth 连接已建立且处于活动状态。

诊断和排除 Bluetooth（低能耗）通讯问题

下表列出了建立 Bluetooth 连接到 MicroLogic X 控制单元。
