MicroLogic X 控制单元：电源
内部电源和外部电源
MicroLogic X 控制单元通过内部电流互感器 (CT) 的电流供电。
-
MicroLogic X 控制单元的标准保护功能通过内部电流供电运行。
注: 接地漏电保护通过 VPS 电压供电模块（MicroLogic 7.0 X 的标配）的系统电压供电。 -
如果负载电流超过额定电流 In 的 20%，内部电流供电为 MicroLogic X 控制单元的全部功能提供电源。其中包括：
-
MicroLogic X HMI、显示屏和 LED
-
测量功能，精度符合 IEC 61557-12
-
维护和诊断功能
-
通过 ULP 模块进行的通讯
-
通过 Bluetooth 低能耗无线技术进行的通讯
-
为了在负载低于额定电流 In 的 20% 时向 MicroLogic X 控制单元提供电源，并维持 MicroLogic X 控制单元的全部功能，可以使用可选电源。选装电源包括：
-
永久性电源：
-
内部电压电源 (VPS) 模块，最高 600 Vac。
-
外部 24Vdc 供电。
-
-
临时性电源（连接 MicroLogic X 控制单元的 mini USB 端口）：
-
外部 Mobile Power Pack，通过 USB 连接。
-
安卓智能手机，通过 USB OTG 连接（智能手机应兼容 USB OTG - 请参阅 Schneider Electric 网站上的可用兼容智能手机清单）。
-
PC，通过 USB 连接。
-
每种选装 MicroLogic X 电源的详细说明见下文。
VPS 电压供电模块
 危险 |
|---|
|
电击、爆炸或弧闪的危险
未按说明操作将导致人身伤亡等严重后果。
|
 小心 |
|---|
|
VPS 模块退化
在对设备运行介电强度测试前，将 VPS 模块拉出到退出位置以断开其连接。
不遵循上述说明可能导致人身伤害或设备损坏。
|
MicroLogic 2.0 X、3.0 X、5.0 X 和 6.0 X 可选配 VPS 模块。它是 MicroLogic 7.0 X 的标配。

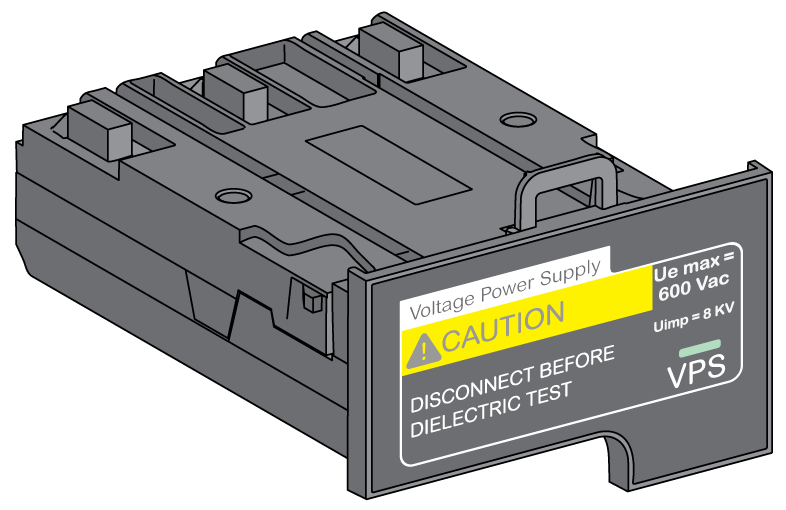

VPS 模块安装于 MicroLogic X 控制单元的下半部分，可以更换。
正面的绿色 LED 指示 VPS 模块已通电并且正在提供 24 Vdc 输出。
有关备件更换和安装的信息，请参阅 Schneider Electric 网站上的说明书：NVE40741。

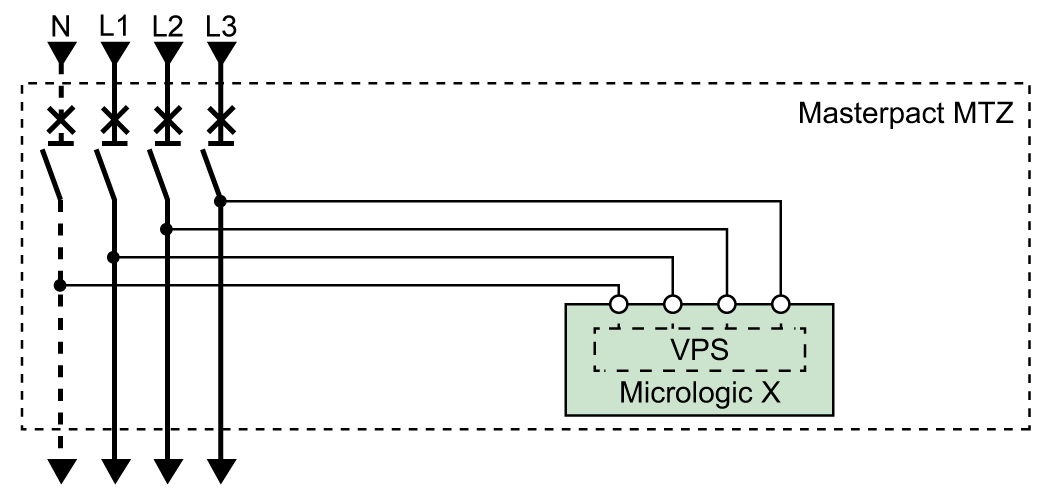

VPS 模块的输入电压限制为 600 Vac。该模块直接连接断路器下游侧的内部拾取电压 (PTI)。
 |

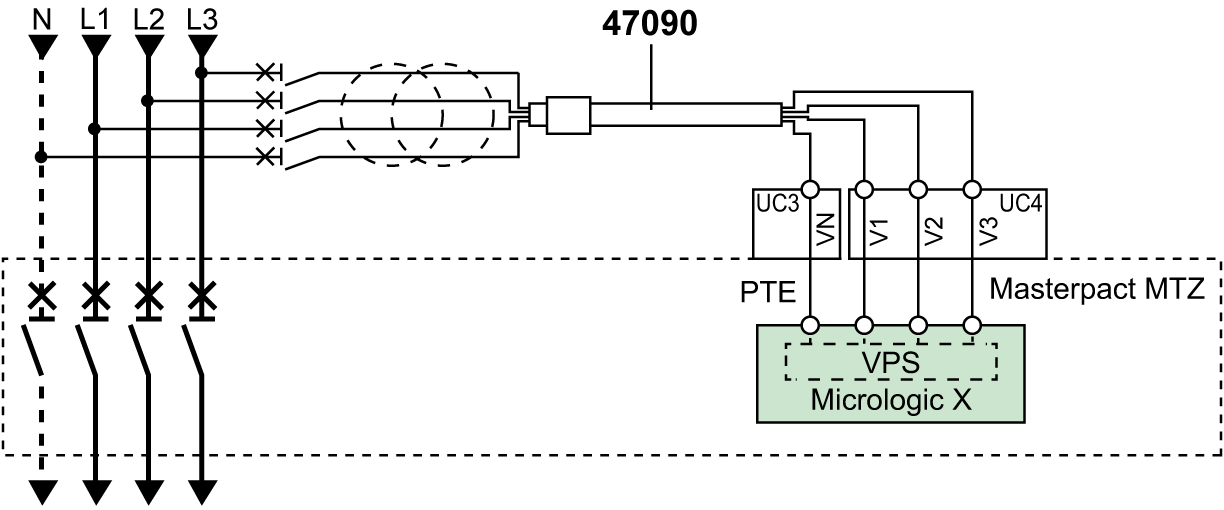

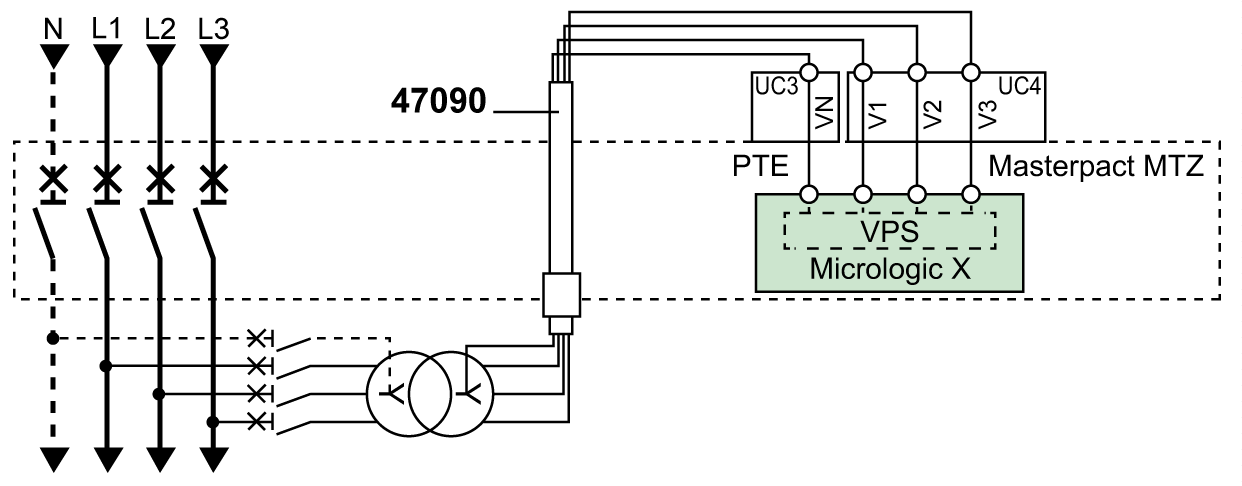

VPS 模块可通过可选 PTE 电压测量输入和电压互感器（电压高于 600 Vac 时为必须）从外部电压供电。
外部电压可从断路器顶侧或底侧拾取。
 |
 |
当动力电源和 PTE 选项在断路器的同一侧连接时（例如，动力电源和 PTE 在顶侧连接），MicroLogic X 控制单元在动力电源供电时立即通电（无论断路器处于分闸或合闸位置）。
当动力电源和 PTE 选项在断路器的不同侧连接时（例如，动力电源在顶侧连接，而 PTE 在底侧连接），MicroLogic X 控制单元仅在断路器合闸时通电。
外部 24 Vdc 电源
24 Vdc 电源维持 MicroLogic X 控制单元在所有情况下（即使断路器分闸和未通电）所有功能的运行。
24 Vdc 电源维持 MicroLogic X 控制单元在低负载情况下（负载低于 20%）的功能。
| 注意 |
|---|
|
丧失双重绝缘
不遵照这些说明将导致基本/单绝缘系统。
|
MasterPacT MTZ 设备（带有 MicroLogic X 控制单元）的设计在正面以及对引出设备的电路通讯线路提供双重绝缘。双重或加强型绝缘是其中一种防触电保护措施，符合 IEC 和 CENELEC HD 60364-4-41 规定（低压设备 - 防触电保护）。
| 注意 |
|---|
|
设备损坏风险
使用同一 24 Vdc SELV 电源为 MicroLogic X 控制单元以及连接到 ULP 端口模块的其他 ULP 模块供电。
不遵循上述说明可能导致设备损坏。
|
外部 24 Vdc SELV 电源使用建议：
-
同一 24 Vdc SELV 电源可用于多个 MicroLogic X 控制单元的供电，具体取决于系统的总体功率要求。
-
采用单独的 24 Vdc 电源为 MN/MX/XF 线圈或 MCH 储能马达供电。
-
使用同一 24 Vdc 电源为 MicroLogic X 控制单元和 ULP 模块供电。
-

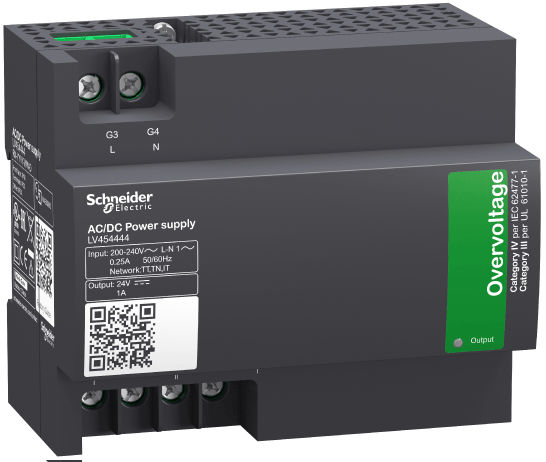

24 Vdc 电源可用于为 ESM ERMS 开关模块供电。
建议的 24 Vdc 电源

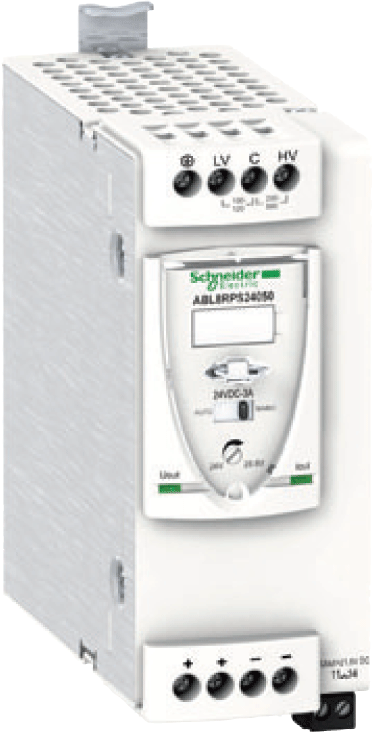

可用的 24 Vdc 电源包括 Phaseo ABL8 电源系列和 AD 电源系列。有关更多信息，请参阅 带 MicroLogic X 控制单元的 MasterPacT MTZ - 目录。
|
特性 |
Phaseo ABL8 电源 |
AD 电源 |
|---|---|---|
|
示意图 |
 |
 |
|
IEC 60947-1 定义的过压类别 |
Category II |
|
|
输入电源电压 AC |
|
|
|
输入供电电压 DC |
– |
|
|
电介质耐压 |
|
输入/输出：
|
|
温度 |
|
70 °C (158 °F) |
|
输出电流 |
3 A、5 A 或 10 A |
1 A |
|
波纹 |
200 mV 峰-峰 |
200 mV 峰-峰 |
|
提供线路损失补偿的输出电压设置 |
24-28.8 Vdc |
22.8-25.2 Vdc |
24 Vdc 备用电池
如果 24 Vdc 供电中断，可使用 24 Vdc 备用电池维持 MicroLogic X 控制单元的运行（包括无线通讯）。它在 MicroLogic X 控制单元与 24 Vdc 供电模块之间串联安装。
24 Vdc 备用电池必须具备下列特性（兼容 MicroLogic X 控制单元）：
-
输出电压 17 V–28.8 Vdc
-
截止电压 17 Vdc（24 Vdc 备用电池必须在低电压水平情况下具有关闭输出电压）
-
滞后 > 3 Vdc（以避免在电压达到 21 Vdc 之前供电）
-
-
24 Vdc 备用电池应能够提供 10 A 浪涌电流
Mobile Power Pack

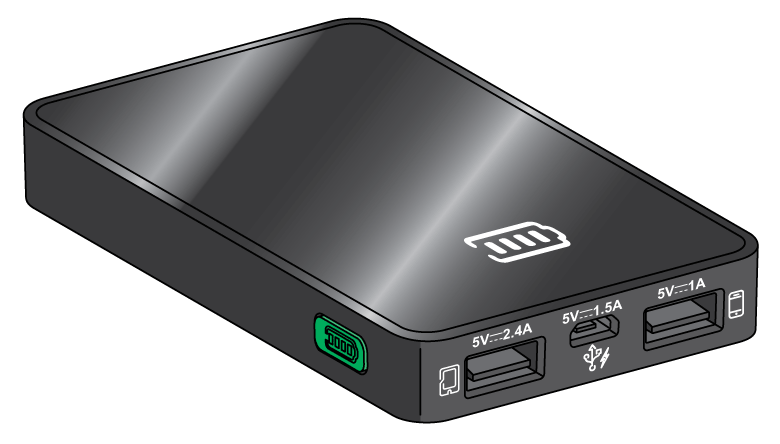

Mobile Power Pack 是一种外部电池，它能够对 MicroLogic X 控制单元进行临时供电。
可通过 Mobile Power Pack 使用 MicroLogic X 显示屏和键盘，以便在 MicroLogic X 控制单元供电中断时进行设置和显示。
外部 Mobile Power Pack 可以使用 USB 电缆连接到 MicroLogic X 控制单元上的 mini USB 端口。
按压测试按钮一分钟可检查 Mobile Power Pack 的充电水平。Mobile Power Pack 上的指示灯亮起，指示剩余电量。
内部电池
当 MicroLogic X 控制单元没有任何其他供电时，内部电池为下列功能供电：
-
脱扣原因 LED
-
工作 LED
-
内部时钟（日期和时间）
-
维护计划功能
内部电池由电池条保护。切记在操作前取下电池条。有关电池条拆除的信息，请参阅相关文档中的 MasterPacT MTZ 断路器和隔离开关说明书。
ULP 模块功耗
下表列出了 ULP 模块的功耗：
|
模块 |
典型功耗（24 Vdc，20 °C/68 °F） |
最大功耗（19.2 Vdc，60 °C/140 °F） |
|
|---|---|---|---|
|
用于 MasterPacT MTZ 断路器的 MicroLogic X 控制单元 |
带有外部 24 Vdc 电源 |
200 mA |
300 mA |
|
通过微型 USB 端口供电 |
400 mA |
500 mA |
|
|
通过 ULP 端口模块供电 |
200 mA |
335 mA |
|
|
M2C 可编程触点 |
25 mA |
45 mA |
|
|
ESM ERMS 开关模块 |
25 mA |
45 mA |
|
|
用于单个断路器的 IFE Ethernet 接口 |
100 mA |
140 mA |
|
|
IFE Ethernet 配电盘服务器 |
100 mA |
140 mA |
|
|
用于单个 MasterPacT MTZ 抽出式断路器的 EIFE 嵌入式 Ethernet 接口 |
115 mA |
180 mA |
|
|
用于单个断路器的 IFM Modbus-SL 接口 |
21 mA |
30 mA |
|
|
用于单个断路器的 IO 输入/输出应用程序模块 |
100 mA |
130 mA |
|
|
用于单个电路断路器的 FDM121 前显示模块 |
21 mA |
30 mA |
|
|
用于 MasterPacT MTZ 断路器的 ULP 端口模块 |
0 mA |
0 mA |
|
