欠压保护 (ANSI 27)
简介
欠压保护 (ANSI 27) 装置不断监测系统电压。如果系统的电压等级超出其接受限制，便可以根据欠压保护装置提供的信息，采取相应的操作，恢复系统的良好运行。
欠压保护装置提供的信息可用来根据需要生成报警和断路器脱扣。通过对线电压和相电压的持续监测，可以在异常或者关键情况（如负载减载、电源切换以及发电机紧急启动）下采取适当措施，保障系统运行。
前提条件
在购买了 ANSI 27/59 - 欠/过压保护数字模块并将其安装在 MicroLogic X 控制单元上后，才可获得欠压保护功能。
欠压保护需要使用外部 24 Vdc 电源。
欠压保护兼容：
-
IEC 标准的 MicroLogic 2.0 X, 5.0 X, 6.0 X 和 7.0 X 控制单元
-
UL 标准的 MicroLogic 3.0 X、5.0 X 和 6.0 X 控制单元
-
固件版本不低于 002.000.002 的 MicroLogic X 控制单元较早的固件版本需要更新才能兼容。
如果 IFE/EIFE 或 IFM 固件版本与 Digital Module 兼容，则可以通过 IFE/EIFE 或 IFM 通讯接口远程获取来自 Digital Module 的数据。有关更多信息，请参阅通讯接口的固件兼容性。
工作原理
禁止保护
如要禁止欠压保护（ANSI 27-1 或 ANSI 27-2），必须同时满足以下两个条件：
-
通过将“禁止”参数设置为 ON 来启用对具体保护（ANSI 27-1 或 ANSI 27-2）的禁止。
-
通过 IO 模块的输入激活了对可选保护的禁止。禁止可选保护功能必须分配给 IO 模块的输入。
有关禁止可选保护的更多信息，请参阅 Enerlin'X IO - 用于单个断路器的输入/输出应用程序模块 - 用户指南。
电压测量
对于设置为脱扣模式的欠压保护，必须对电源侧执行电压测量，以便允许断路器合闸。标准情况下，MicroLogic X 电压输入直接连接到断路器底侧的内部拾取电压 (PTI)。因此：
-
如果断路器为底部馈电型式，则内部拾取电压 (PTI) 适用于欠压保护和断路器合闸。
-
如果断路器为顶部馈电型式，则需要使用外部电压输入。必须使用外部电压抽头 (PTE) 选项来测量电源侧的电压或使用选项。
针对所有欠/过压保护的设置
在进行其他设置之前，先选择要监测的电压类型：
-
VLL 线电压选择（出厂设置）
-
VLN 相电压选择（仅当连接并配置有 ENVT 的 4 极断路器或 3 极断路器时才应选择此设置）
设置方法如下：
-
使用 EcoStruxure Power Commission 软件（受密码保护）
-
使用 EcoStruxure Power Device 应用（受密码保护）
设置 ANSI 27-1 和 ANSI 27-2 欠压行为参数
对于无 PTE 选项的顶部馈电式断路器，如果欠压保护引起断路器脱扣，则可能难以使断路器再次合闸。这是因为保护装置检测到电压不存在并立即引起脱扣。如要使断路器合闸，可以将欠压行为参数设置为。
欠压行为参数，Vmin 行为，有两种设置：
-
：保护功能照常执行
-
：当达到阈值且断路器处于分闸位置时，禁用欠压保护
设置 ANSI 27-1 保护

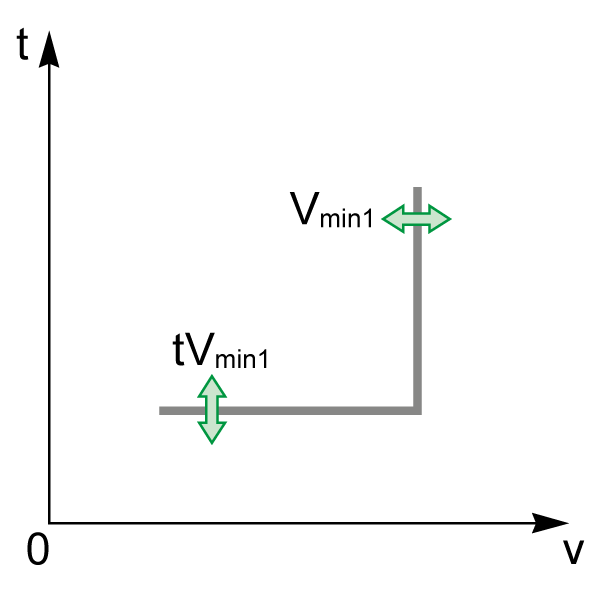

单相欠压保护 (ANSI 27-1) 的设置：
-
Vmin1 模式：启用 (ON) 或禁用 (OFF) 单相欠压保护
-
Vmin1 动作：将欠压保护激活的结果设置为脱扣或报警
-
脱扣：断路器脱扣，并生成三个事件（启动、运行和脱扣）
-
报警：生成两个事件（启动和运行）
-
-
Vmin1 禁止：启用 (ON) 要通过 IO 模块禁止的保护
-
Vmin1：单相欠压保护的阈值
-
tVmin1：单相欠压保护的时间延迟
设置方法如下：
-
使用 EcoStruxure Power Commission 软件（受密码保护）
-
使用 EcoStruxure Power Device 应用（受密码保护）
双重设置功能不适用于单相欠压保护。在启用了双重设置功能的情况下，无论激活的是集合 A 设置还是集合 B 设置，欠压保护设置都是相同的。
设置 ANSI 27-2 保护
全相欠压保护 (ANSI 27-2) 的设置：
-
Vmin2 模式：启用 (ON) 或禁用 (OFF) 全相欠压保护
-
Vmin2 动作：将欠压保护激活的结果设置为脱扣或报警
-
脱扣：断路器脱扣，并生成三个事件（启动、运行和脱扣）
-
报警：生成两个事件（启动和运行）
-
-
Vmin2 禁止：启用 (ON) 要通过 IO 模块禁止的保护
-
Vmin2：全相欠压保护的阈值
-
tVmin2：全相欠压保护的时间延迟
设置方法如下：
-
使用 EcoStruxure Power Commission 软件（受密码保护）
-
使用 EcoStruxure Power Device 应用（受密码保护）
双重设置功能不适用于全部相的欠压保护。在启用了双重设置功能的情况下，无论激活的是集合 A 设置还是集合 B 设置，欠压保护设置都是相同的。
保护设置
以下为 ANSI 27-1 和 ANSI 27-2 的设置：
|
类型 |
设置 |
单位 |
设定范围 |
步骤 |
出厂设置 |
精度 |
|---|---|---|---|---|---|---|
|
ANSI 27 ANSI 59 |
电压选择 |
– |
VLL 线电压/ VLN 相电压 |
– |
VLL 线电压 |
– |
|
ANSI 27-1 ANSI 27-2 |
Vmin 行为 |
– |
正常/断路器分闸时强行关闭 |
– |
正常 |
– |
|
ANSI 27-1 |
Vmin1 模式 |
– |
开/关 |
– |
熄灭 |
– |
|
Vmin1 动作 |
– |
报警/脱扣 |
– |
报警 |
– |
|
|
Vmin1 禁止 |
– |
开/关 |
– |
熄灭 |
– |
|
|
Vmin1 |
V |
20-1200 |
1 |
20 |
± 2% |
|
|
tVmin1 |
s |
0-300 |
0.01 |
10.00 |
± 2%，± 20 ms |
|
|
ANSI 27-2 |
Vmin2 模式 |
– |
开/关 |
– |
熄灭 |
– |
|
Vmin2 动作 |
– |
报警/脱扣 |
– |
报警 |
– |
|
|
Vmin2 禁止 |
– |
开/关 |
– |
熄灭 |
– |
|
|
Vmin2 |
V |
20-1200 |
1 |
20 |
± 2% |
|
|
tVmin2 |
s |
0-300 |
0.01 |
10.00 |
± 2%，± 20 ms |
保护特性
欠压保护的特性：
-
定时限延迟
-
瞬时复位时间
-
滞后：固定为 98%
-
最短分断时间为 50 ms
-
在时间延时设置为 0 秒情况下的最长分断时间为 140 ms
预定义事件
该功能生成下列预定义事件：
|
代码 |
事件 |
历史记录 |
严重性 |
|---|---|---|---|
|
0x6410 (25616) |
|
脱扣 |
高 |
|
0x6210 (25104) |
|
保护 |
低 |
|
0x6310 (25360) |
|
保护 |
中等 |
|
0x642A (25642) |
|
脱扣 |
高 |
|
0x622A (25130) |
|
保护 |
低 |
|
0x632A (25386) |
|
保护 |
中等 |
|
0x0EF8 (3832) |
|
保护 |
低 |
|
0x0D0C (3340) |
|
配置 |
中等 |
用户无法修改预定义事件。有关事件的常规信息，请参阅事件管理。
保护事件的生成方式如下：
-
保护启动时，生成启动事件。
-
保护时间延迟结束时，生成运行事件。
在禁止了可选保护时，不生成运行事件。
-
断路器脱扣线圈 (MITOP) 激活时，生成脱扣事件。
在以下情况下，不会生成脱扣事件：
-
可选保护设为报警模式
-
抑制了可选保护
-
建议操作
|
代码 |
事件 |
建议操作 |
|---|---|---|
|
0x6410 (25616) |
|
复位设备或使用 EcoStruxure Power Device 应用 内的电力恢复助手。 |
|
0x642A (25642) |
|
复位设备或使用 EcoStruxure Power Device 应用 内的电力恢复助手。 |
|
0x0EF8 (3832) |
|
检查与 IO 模块连接的禁止选择开关。 |
|
0x0D0C (3340) |
|
使用 EcoStruxure Power Commission 软件纠正配置错误：
|
复位脱扣事件
有关在因电气故障而脱扣之后复位断路器的说明，请参阅相关文档：
-
MasterPacT MTZ1 — 断路器和隔离开关 - 用户指南
-
MasterPacT MTZ2/MTZ3 — 断路器和隔离开关 - 用户指南
