设置 IDMTL 过流保护

设置指南

IDMTL 过流保护 Digital Module 可用于改善由熔断器或独立继电器（如，中压继电器）提供的上游过流保护的保护级别，同时又不影响下游低压设备的保护级别。

熔断器和独立继电器提供的脱扣曲线通常不同于 MicroLogic X 长延时过流保护提供的标准脱扣曲线。设置指南中指出了可以如何使用 IDMTL 脱扣曲线来保持上游设备的更高保护级别。

使用 HVF 脱扣曲线的上游熔断器的保护级别

下图显示了可以如何使用 IDMTL HVF 曲线来节减标准长延时过流保护脱扣曲线，以便改善上游熔断器的保护级别。

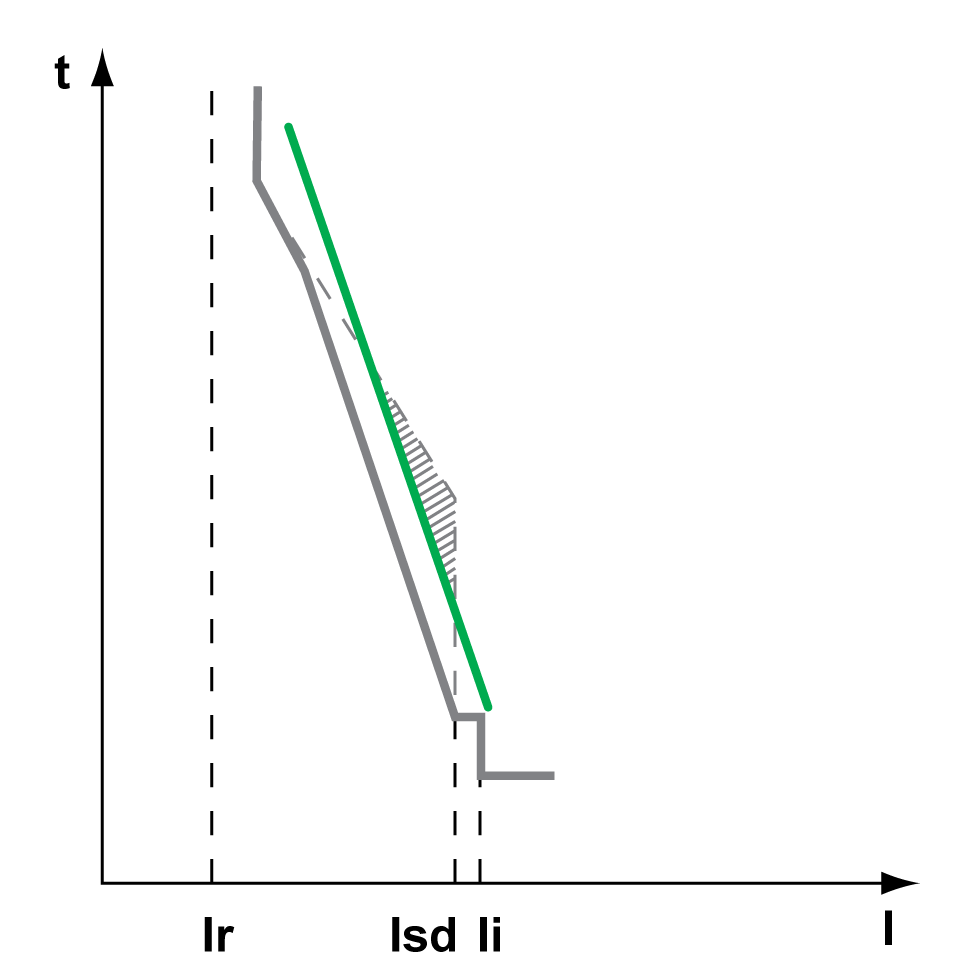

上游熔断器脱扣曲线

使用标准长延时过流保护脱扣曲线的有所降低的保护级别

使用 IDMTL HVF 脱扣曲线时的脱扣曲线

建议为 IDMTL 过流保护使用以下设置：

设置	值
IDMTL 模式	ON
IDMTL 动作	脱扣
IDMTL 禁止	OFF
IDMTL Ir	1.0 x In⁽¹⁾
IDMTL tr	1 秒⁽¹⁾
IDMTL 曲线	HVF
IDMTL 复位时间类型	定时限
IDMTL 复位时间	0 秒
(1) 这里提供的设置与常用的高压熔断器一致。具体的设置因具体的应用情形而异，应加以核查。

建议为长延时过流保护使用以下设置：

Ir ≤ Iz 电缆
tr = 24 秒

注: 建议为短延时过流保护使用 I²t OFF。在使用 I²t ON 时，长延时保护的触发速度可能快于短延时保护。

使用 DT 脱扣曲线的上游继电器的保护级别

在没有 IDMTL 过流保护的情况下，当 MasterPact MTZ 断路器位于使用 DT 脱扣曲线的继电器下游时，可能必须要大幅减小长延时过流保护时间延迟 tr 或短延时过流保护时间延迟 tsd，以提高这两个设备之间的保护级别。这种减小可能会显著减少下游馈电设备的设置选项，在某些情况下，还可能导致下游保护失效。

下图显示了可以如何使用 IDMTL DT 曲线来节减标准长延时过流保护脱扣曲线，以便改善上游继电器的保护级别。

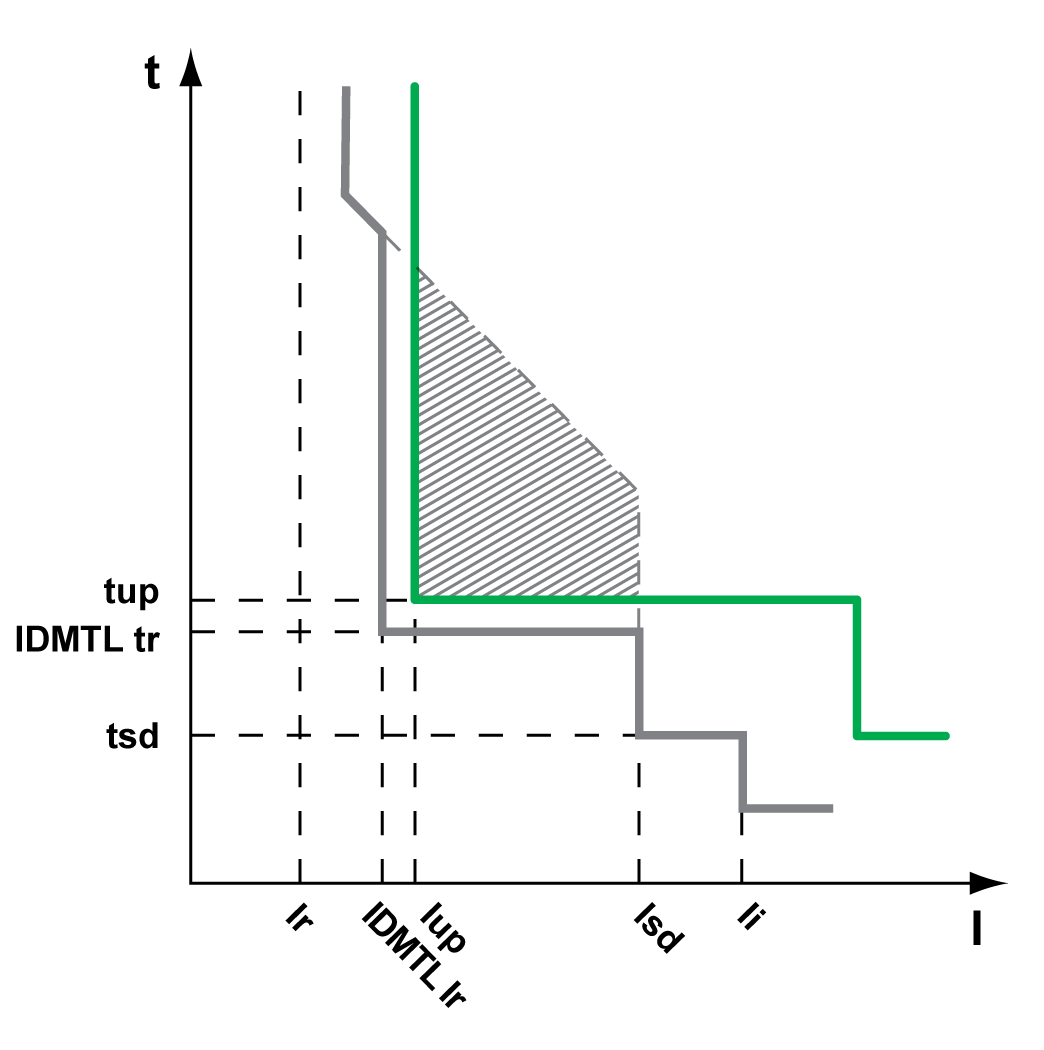

上游继电器脱扣曲线

使用标准长延时过流保护脱扣曲线的有所降低的保护级别

使用 IDMTL DT 脱扣曲线时的脱扣曲线

建议为 IDMTL 过流保护使用以下设置：

设置	值
IDMTL 模式	ON
IDMTL 动作	报警
IDMTL 禁止	OFF
IDMTL Ir	≤1.3 Iup
IDMTL tr	tsd < IDMTL tr ≤ tup -0.2 秒
IDMTL 曲线	DT
IDMTL 复位时间类型	与上游继电器的复位类型相同
IDMTL 复位时间	小于上游继电器的复位时间

使用 SIT 或 VIT 脱扣曲线的上游继电器的保护级别

与前一个示例一样，在没有 IDMTL 过流保护的情况下，当 MasterPact MTZ 断路器位于使用 SIT 或 VIT 脱扣曲线的继电器下游时，可能必须要大幅减小长延时过流保护时间延迟 tr 或短延时过流保护时间延迟 tsd，以提高这两个设备之间的保护级别。这种减小可能会显著减少下游馈电设备的设置选项，在某些情况下，还可能导致下游保护失效。

下图显示了可以如何使用 IDMTL SIT 或 VIT 曲线来节减标准长延时过流保护脱扣曲线，以便改善上游继电器的保护级别。

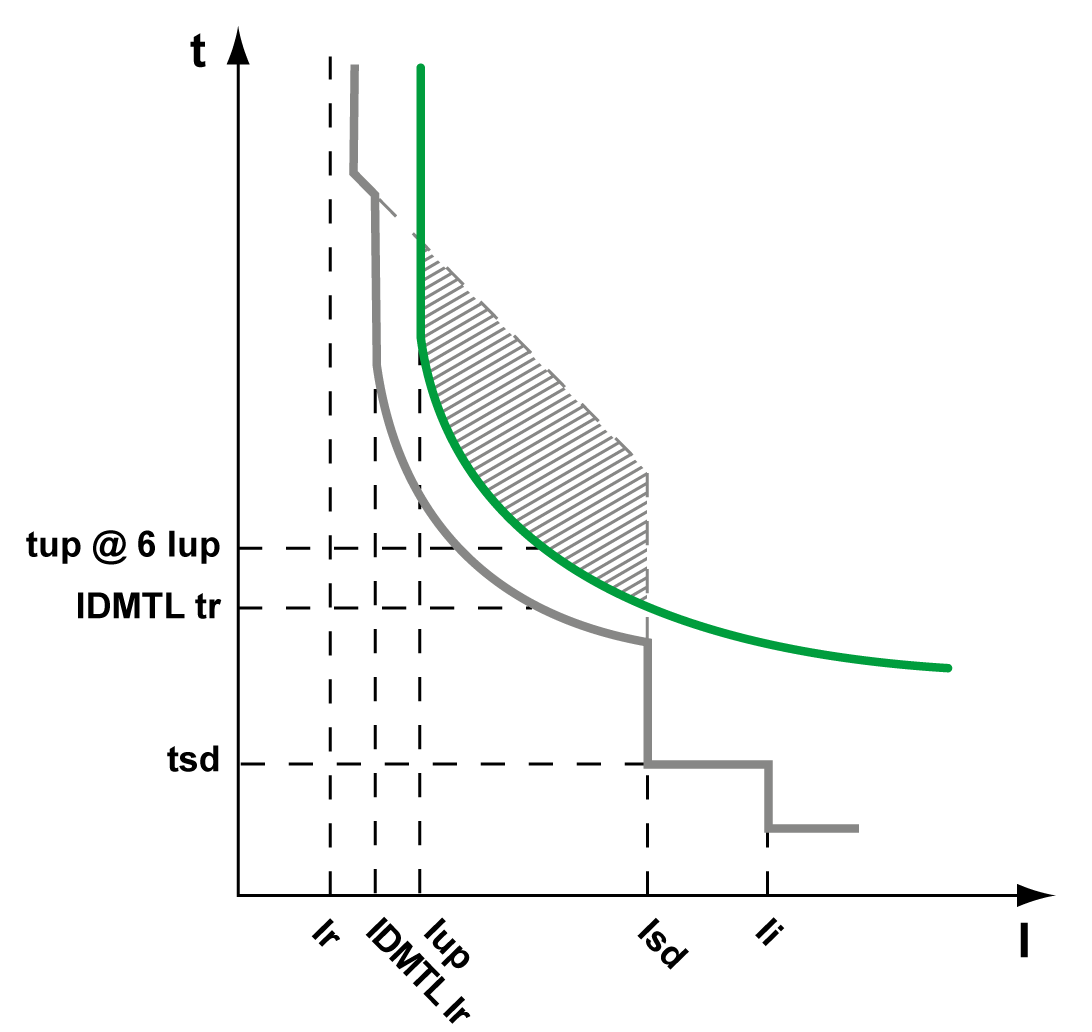

上游继电器脱扣曲线

使用标准长延时过流保护脱扣曲线的有所降低的保护级别

使用 IDMTL SIT 或 VIT 脱扣曲线时的脱扣曲线

建议为 IDMTL 过流保护使用以下设置：

设置	值
IDMTL 模式	ON
IDMTL 动作	脱扣
IDMTL 禁止	OFF
IDMTL Ir	≤1.3 Iup
IDMTL tr	tsd < IDMTL tr ≤ tup（6 x Iup 时）
IDMTL 曲线	SIT 或 VIT，与上游继电器的脱扣曲线相同
IDMTL 复位时间类型	与上游继电器的复位类型相同
IDMTL 复位时间	小于上游继电器的复位时间

注: 当计算的脱扣时间小于 tsd 时，IDMTL 过流保护脱扣时间被强制为短延时过流保护脱扣时间。建议将 IDMTL tr 设置为大于 tsd，以免在电流高于 IDMTL 时短延时过流保护与 Isd 过流保护之间相互竞赛。

EIT 脱扣曲线应用：卸载预警

此脱扣曲线的一个应用示例是，作为可调的卸载预警。

脱扣曲线

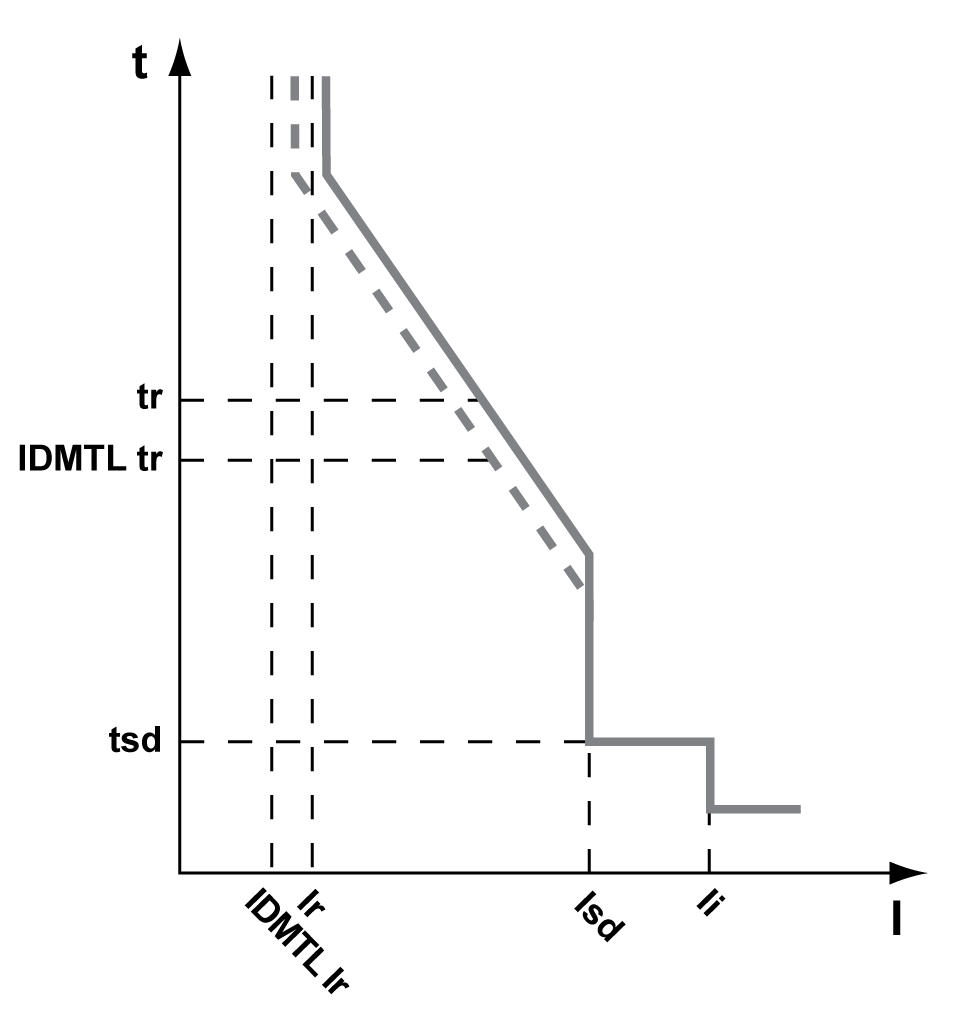

IDMTL EIT 预警曲线

建议为 IDMTL 过流保护使用以下设置：

设置	值
IDMTL 模式	ON
IDMTL 动作	报警
IDMTL 禁止	OFF
IDMTL Ir	0.9 Ir
IDMTL tr	tsd < IDMTL tr ≤ tr
IDMTL 曲线	EIT
IDMTL 复位时间类型	反时限
IDMTL 复位时间	10 秒
