功率测量

简介

控制单元可计算进行功率管理需要的电气量：

• 下列实时数值：

  • 有功功率（总 Ptot 和各相的功率），单位为 kW

  • 无功功率（总 Qtot 和各相的功率），单位为 kVAR

  • 视在功率（总 Stot 和各相的功率），单位为 kVA

• 上述各个功率的最大值和最小值

• cos φ 和功率因数 (PF) 表示（总值和各相的值）

• 负载的运行象限和类型（超前或滞后）

控制单元连续计算所有这些电气量，其数值以额定频率每秒钟更新一次。

功率测量的原理

控制单元通过电流和电压样品计算功率数值。

计算原理基于：

• 功率的定义

• 三瓦特表法的算法

• 功率符号的设定值（断路器通过上游（顶部）或下游（底部）供电）

计算最多采用十五次谐波。

总功率的计算方法

总无功功率和总视在功率可通过下列两种方法之一进行计算：

• 矢量

• 算术（出厂设置）

计算方法的设置如下：

• 在 MicroLogic X 显示屏的下列屏幕上，主页 > 配置 > 测量值 > 总 P 计算

• 使用 EcoStruxure Power Commission 软件

3 极断路器、4 极断路器

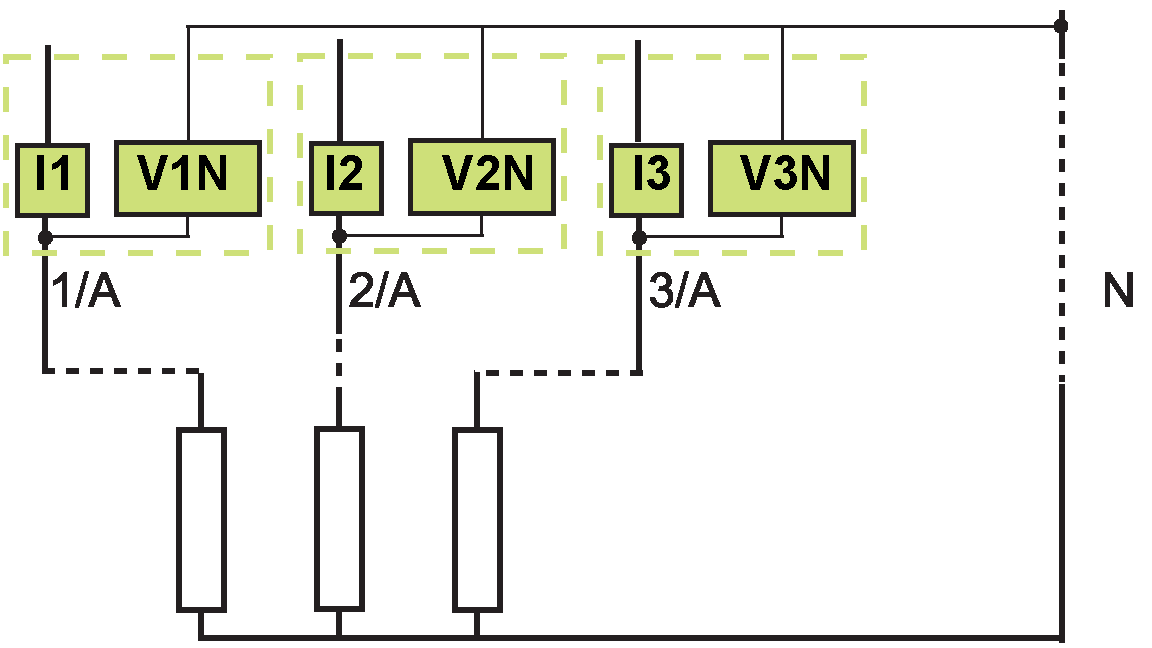

计算算法基于三瓦特表法：

中性线上有电压测量装置时（带有 ENVT 接线和配置的 4 极或 3 极断路器），控制单元通过在下游使用 3 个单相负载计算功率。

不对中心线进行电压测量（无中心线型电力系统上的 3 极断路器）时，使用内部电压浮动参比来测量功率。

3 极断路器，分布式中性线

在系统类型设置中声明 ENVT。

功率符号和运行象限

通过定义，有功功率：

• 在被用户收到时（即，在设备作为接收器时），带符号 +。

• 在被用户传出时（即，在设备作为发电机时），带符号 -。

通过定义，无功功率：

• 在电流滞后于电压时（即，在设备为电感性（滞后）时），具有与有功电能和功率相同的符号。

• 在电流超前于电压时（即，在设备为电容性（超前）时），具有与有功电能和功率相反的符号。

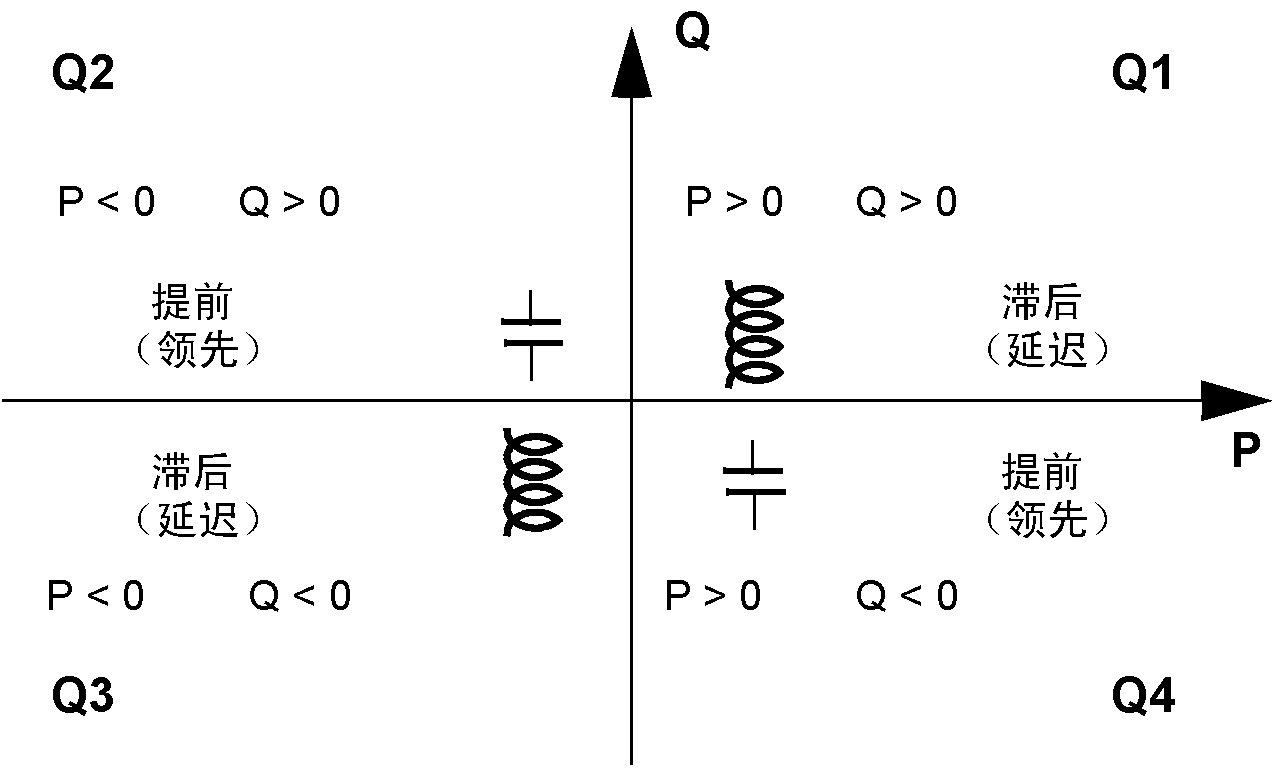

因此，这些定义可确定 4 个运行象限（Q1、Q2、Q3 和 Q4）：

功率符号惯例

通过断路器运行的功率的符号取决于连接类型：

• 有功功率从上游（顶部）流向下游（底部）的断路器应设置为功率符号 P+

• 有功功率从下游（底部）流向上游（顶部）的断路器应设置为功率符号 P-

功率符合设定习惯如下：

• 在 MicroLogic X 显示屏的下列屏幕上：主页 > 配置 > 网络 > 功率符号。

• 使用 EcoStruxure Power Commission 软件

• 利用通讯网络通过发送设置命令（受密码保护）
