测量值菜单

电流

I

I1 (A)

相 1 的 RMS 电流

I2 (A)

相 2 的 RMS 电流

I3 (A)

相 3 的 RMS 电流

IN (A)⁽¹⁾

中性线的 RMS 电流

Ig (A)⁽²⁾

RMS 接地电流

IΔn (A)⁽³⁾

RMS 接地漏电电流

I MAX

I1 (A)

相 1 的最大 RMS 电流

I2 (A)

相 2 的最大 RMS 电流

I3 (A)

相 3 的最大 RMS 电流

IN (A)⁽¹⁾

中性线的最大 RMS 电流

Ig (A)⁽²⁾

RMS 接地电流最大值

IΔn (A)⁽³⁾

RMS 接地泄漏电流最大值

I avg

I（1、2、3）(A)

3 个相 RMS 电流的平均值

I unb

I（1、2、3）(%)

3 个相电流不平衡的实时最大值，有质量表

I unb MAX

I（1、2、3）(%)

3 个最大相电流不平衡度的最大值的最大值

Reset MAX

复位最大 RMS 电流，带最后一次复位的日期和时间

电压

V

V12 (V)

RMS 线电压 1-2

V23 (V)

RMS 线电压 2-3

V31 (V)

RMS 线电压 3-1

V1N (V)⁽¹⁾

RMS 相电压 1-N

V2N (V)⁽¹⁾

RMS 相电压 2-N

V3N (V)⁽¹⁾

RMS 相电压 3-N

V MAX

V12 (V)

最大 RMS 线电压 1-2

V23 (V)

最大 RMS 线电压 2-3

V31 (V)

最大 RMS 线电压 3-1

V1N (V)⁽¹⁾

最大 RMS 相电压 1-N

V2N (V)⁽¹⁾

最大 RMS 相电压 2-N

V3N (V)⁽¹⁾

最大 RMS 相电压 3-N

V MIN

V12 (V)

最小 RMS 线电压 1-2

V23 (V)

最小 RMS 线电压 2-3

V31 (V)

最小 RMS 线电压 3-1

V1N (V)⁽¹⁾

最小 RMS 相电压 1-N

V2N (V)⁽¹⁾

最小 RMS 相电压 2-N

V3N (V)⁽¹⁾

最小 RMS 相电压 3-N

V avg

VLL (V)

3 个 RMS 线电压的平均值 (V12+V23+V31)/3，有质量表

VLN (V)⁽¹⁾

3 个 RMS 相电压的平均值 (V1N+V2N+V3N)/3

V unb

VLL (%)

3 个线电压不平衡的实时最大值，有质量表

VLN (%)⁽¹⁾

3 个相电压不平衡的实时最大值

V unb MAX

VLL (%)

3 个线电压不平衡的最大值的最大值

VLN (%)⁽¹⁾

3 个相电压不平衡的最大值的最大值

Reset MIN/MAX

复位最小和最大 RMS 电压，带最后一次复位的日期和时间

(1) 适用于连接并配置有 ENVT 的 4 极断路器或 3 极断路器。

功率

P

P1 (kW)

1 相的有功功率

P2 (kW)

2 相的有功功率

P3 (kW)

3 相的有功功率

Ptot (kW)

总有功功率

P MAX

Ptot (kW)

最大总有功功率

Q

Q1 (kVAR)⁽¹⁾

1 相的无功功率

Q2 (kVAR)⁽¹⁾

2 相的无功功率

Q3 (kVAR)⁽¹⁾

3 相的无功功率

Qtot (kVAR)

总无功功率

Q MAX

Qtot (kVAR)

最大总无功功率

S

S1 (kVA)⁽¹⁾

1 相的视在功率

S2 (kVA)⁽¹⁾

2 相的视在功率

S3 (kVA)⁽¹⁾

3 相的视在功率

Stot (kVA)

总视在功率

S MAX

Stot (kVA)

最大总视在功率

Reset MAX

复位最大功率，带最后一次复位的日期和时间

(1) 适用于连接并配置有 ENVT 的 4 极断路器或 3 极断路器。

电能

E total

Ep (kWh)

总有功电能

Eq (kVArh)

总无功电能

Es (kVAh)

总视在电能

E delivered

Ep (kWh)

传出到负载中的总有功电能（计为正）

Eq (kVArh)

传出到负载中的总无功电能（计为正）

E 接收

Ep (kWh)

从负载接收的总有功电能（计为负）

Eq (kVArh)

从负载接收的总无功电能（计为负）

复位计数器

复位累计电能，带最后一次复位的日期和时间

频率

F

F (Hz)

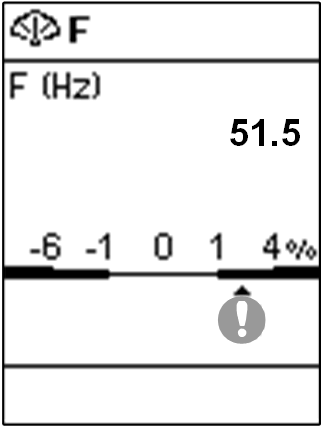

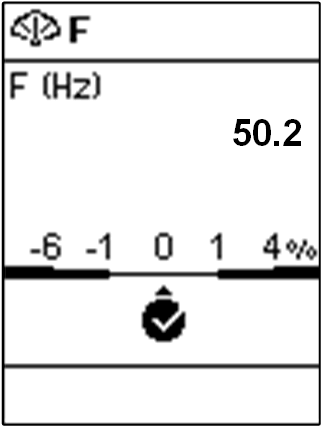

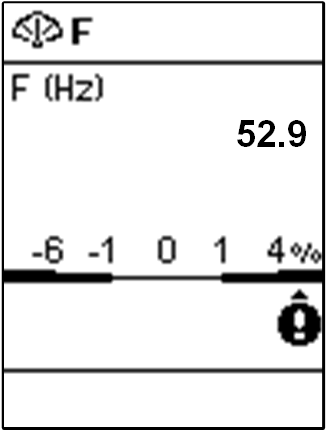

频率，带质量表

F MAX

F (Hz)

最大频率

F MIN

F (Hz)

最小频率

Reset MIN/MAX

复位最小和最大频率，带最后一次复位的日期和时间

I 谐波

I THD

I1 (%)

与基波相比的相 1 电流总谐波失真 (THD)

I2 (%)

与基波相比的相 2 电流总谐波失真 (THD)

I3 (%)

与基波相比的相 3 电流总谐波失真 (THD)

IN (%)⁽¹⁾

与基波相比的中性线电流总谐波失真 (THD)

I THD IN MAX⁽¹⁾

IN (%)

与基波相比的中性线电流总谐波失真 (THD) 最大值

I THD avg

I（1、2、3）(%)

与基波相比的 3 个相电流总谐波失真 (THD) 的平均值

I THD avg MAX

I（1、2、3）(%)

与基波相比的 3 个相电流总谐波失真 (THD) 最大平均值，带发生日期和时间

Reset MAX

复位最小和最大 THD，带最后一次复位的日期和时间

(1) 适用于连接并配置有 ENVT 的 4 极断路器或 3 极断路器。

电压

V THD

V12 (%)

与基波相比的线电压 1-2 总谐波失真 (THD)

V23 (%)

与基波相比的线电压 2-3 总谐波失真 (THD)

V31 (%)

与基波相比的线电压 3-1 总谐波失真 (THD)

V1N (%)⁽¹⁾

与基波相比的相电压 1-N 总谐波失真 (THD)

V2N (%)⁽¹⁾

与基波相比的相电压 2-N 总谐波失真 (THD)

V3N (%)⁽¹⁾

与基波相比的相电压 3-N 总谐波失真 (THD)

V THD avg

VLL (%)

与基波相比的 3 个线电压总谐波失真 (THD) 平均值

VLN (%)⁽¹⁾

与基波相比的 3 个相电压总谐波失真 (THD) 的平均值

V THD avg MAX

VLL (%)

与基波相比的 3 个线电压总谐波失真 (THD) 平均值自最后一次复位后的最大值

VLN (%)⁽¹⁾

与基波相比的 3 个相电压总谐波失真 (THD) 平均值自最后一次复位后的最大值

Reset MAX

复位所有最大和最小电压

(1) 适用于连接并配置有 ENVT 的 4 极断路器或 3 极断路器。

功率因数

PF

总功率因数

Cos φ

总基波功率因数

网络

所显示的参数取决于功率因数的符号惯例以及所选择的 cos phi。

• 如果选择了 IEEE（出厂设置），则显示的参数为：

  • 超前（超前时）

  • 滞后（滞后时）

• 如果选择了 IEC，则显示的参数为：

  • 电容性（超前时）

  • 电感性（滞后时）
