节能维护设置 (ERMS)

简介

ERMS 功能用于降低保护设置，以便断路器能够在发生电弧故障时尽快脱扣。当通电设备附近有具备相关资质的电气人员时，最大程度缩短故障与脱扣之间的间隔时间，有助于降低人身伤害风险。

ERMS 功能单独定义以下保护功能的参数集：

• 长延时过流保护

• 短延时过流保护

• 瞬时过流保护

• 接地故障保护

启用了 ERMS 功能后，ERMS 参数集替代：

• 当前选定的设置（如未启用双重设置）

• 集合 A 或集合 B（如果启用了双重设置）。在这种情况下，当禁用了 ERMS 功能后，会激活其禁用时所选择的参数集（A 或 B）。

前提条件

在购买了节能维护设置 Digital Module 且将其安装到了 MicroLogic X 控制单元上后，即可使用 ERMS 功能。

如要通过外部选择开关使用 ERMS 功能：

• 必须安装 ESM ERMS 开关模块，并将其连接到 MicroLogic X 控制单元。

• MicroLogic X 控制单元必须连接外部 24 Vdc 电源。

ERMS 功能兼容：

• IEC 标准的 MicroLogic 2.0 X, 5.0 X, 6.0 X 和 7.0 X 控制单元

• UL 标准的 MicroLogic 3.0 X、5.0 X 和 6.0 X 控制单元

• 固件版本不低于 002.000.002 的 MicroLogic X 控制单元 较早的固件版本需要更新才能兼容。

如果 IFE/EIFE 或 IFM 固件版本与 Digital Module 兼容，则可以通过 IFE/EIFE 或 IFM 通讯接口远程获取来自 Digital Module 的数据。有关更多信息，请参阅通讯接口的固件兼容性。

工作原理

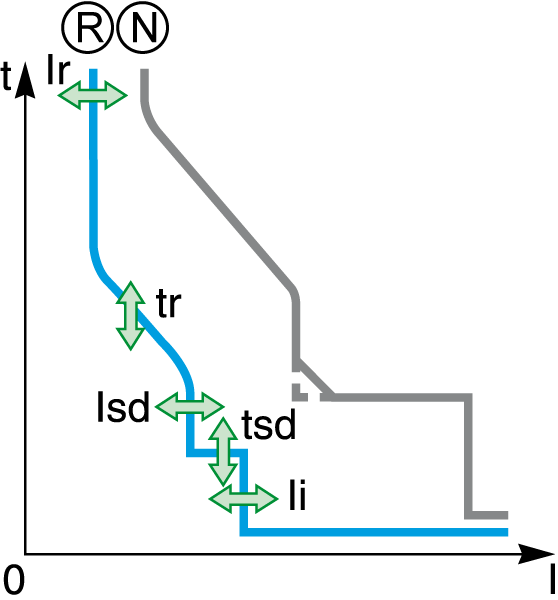

下图举例显示了在启用和禁用了 ERMS 的情况下标准保护功能的脱扣曲线：

N 正常：在禁用了 ERMS 的情况下标准保护功能的脱扣曲线（A 组或 B 组 - 如果启用了双重设置）

R 降低：在启用了 ERMS 的情况下标准保护功能的脱扣曲线

ERMS 功能可以使用 EcoStruxure Power Device 应用（受密码保护）和/或外部选择开关启用。

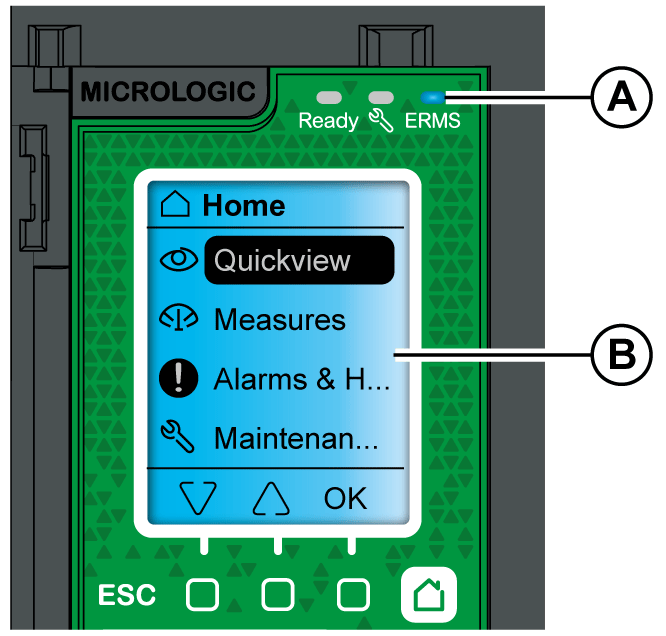

在 ERMS 功能已启用的情况下： 位于 MicroLogic X 控制单元正面的蓝色 ERMS LED (A) 亮起 快速查看滚动中断，且以蓝色背光显示已启用 ERMS消息 所有屏幕，报警和脱扣弹出消息除外，都以蓝色背光显示

用例示例

电气系统的运行条件应遵守相应的国家规定（例如，美国 NPFA70E 和欧洲 EN 50110）。这些规定要求在进行任何操作之前先评估电气风险。评估必须指定何时应该实施和启用 ERMS 功能。

电气系统在可能的情况下都应断电。在未关闭和固定配电盘的所有门或面板的情况下，在带电部件附近工作时，可启用 ERMS 功能来减少电弧故障造成的影响。必须针对每种情况执行特定的风险评估，即使在使用 ERMS 功能时也是如此。

下表给出了在配电盘内部或附近的使用用例，在这些情况下建议启用 ERMS 功能。这些建议基于如下假设而提出：

• ERMS 功能嵌入在所述配电盘供电侧的上游设备中

• 配电盘只有一个电源。

启用 ERMS 功能

禁用 ERMS 功能

危险
电击、爆炸或弧闪的危险 禁用 ERMS 前： 仔细检查工作区域，移除设备中遗留的一切工具和物体。 确保所有人员远离设备，且设备、门和盖均设置到位。 未按说明操作将导致人身伤亡等严重后果。

ERMS 功能必须通过启用了此功能的接口来禁用：

• 如果此功能通过智能手机启用，则必须也通过同一智能手机禁用。

• 如果此功能通过连接到 ESM 模块的外部 ERMS 选择器开关启用，则必须也通过此 ERMS 选择器开关禁用。

• 如果此功能同时通过智能手机和 ERMS 选择器开关两者启用，则必须也通过智能手机和 ERMS 选择器开关两者禁用。

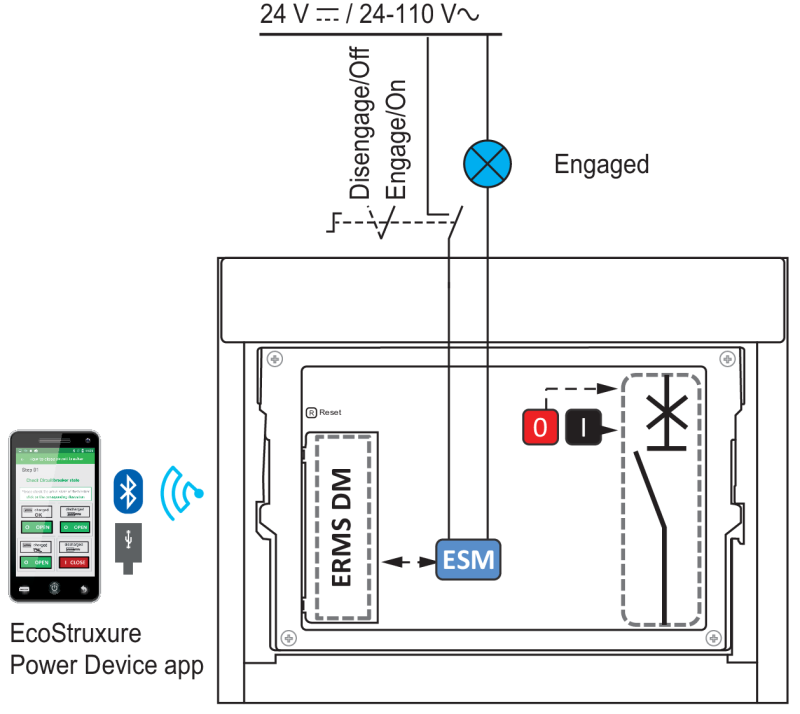

ESM ERMS 开关模块

ESM ERMS 开关模块是可选配的硬件模块。它与可锁定的外部选择开关一起用来启用或禁用 ERMS 功能。

它配备有：

• 专用于 ERMS 选择器开关的输入，此输入具有以下特性：

  • 输入通电后，ERMS 功能禁用。

  • 输入未通电时，ERMS 功能启用。

• 用于在 ERMS 功能已启用的情况下激活外部指示灯的输出。

ERMS 的数字锁定功能

在通过智能手机启用了 ERMS 功能时，数字锁定功能可在运行 EcoStruxure Power Device 应用 的智能手机与 MicroLogic X 控制单元之间建立数字锁定。数字锁定功能确保在通过智能手机启用了 ERMS 功能时，必须通过同一智能手机禁用此功能，且无法被其他智能手机禁用。

强制解锁 ERMS 功能

如果用于启用 ERMS 功能的智能手机不可用或无法运行，则可以发送强制解锁命令来禁用智能手机启用 ERMS 功能。

危险
电击、爆炸或弧闪的危险 强制 ERMS 解锁前： 仔细检查工作区域，移除设备中遗留的一切工具和物体。 确保所有人员远离设备，且设备、门和盖均设置到位。 未按说明操作将导致人身伤亡等严重后果。

要强制进行数字锁定，必须使用运行 EcoStruxure Power Device 应用 和访问 MicroLogic X 控制单元的智能手机。

如果 ERMS 功能被外部选择开关启用，则在发送强制解锁命令后 ERMS 功能将保持启用状态。解锁数字锁定只会禁用智能手机启用 ERMS 功能。

要强制解锁智能手机和 MicroLogic X 控制单元之间的数字锁定，请执行下面的程序。

步骤	操作
1	在运行 EcoStruxure Power Device 应用 的智能手机上，访问保护菜单以继续执行强制解锁命令。
2	选择 ERMS - 强制解锁。
3	选择是确认您想要强制解锁 ERMS 启用。
4	输入管理员级密码，按确定继续执行命令。
5	填写强制解锁原因，并按提交。
6	阅读智能手机上的信息消息，该消息解释了通过强制解锁数字锁定来禁止 ERMS 功能的潜在风险。
7	按我理解表示接受
8	在智能手机上显示的屏幕中做 L 形的滑动，以发送强制解锁命令。 结果：MicroLogic X 控制单元查看管理员级密码并存储所提供的信息。此时将显示一条消息，要求您在 MicroLogic X 控制单元的显示屏上确认操作。
9	在两分钟内，在 MicroLogic X 控制单元上，按下 Y 确认屏幕上显示的强制解锁命令。 注: 如果您在两分钟内没有按下 Y，或者您按下了 N，则强制解锁命令将中断，显示屏幕上的消息将被取消，且所提供的信息将不存储。
10	控制单元启动 15 秒倒计时，倒计时显示在控制单元的显示屏上。在倒计时结束时，控制单元解锁数字锁定。如果外部选择开关没有启用 ERMS 功能，则 ERMS 处于禁用状态。 当强制实施命令成功时，将生成通过智能手机解锁 ERMS 的请求事件。事件与提供的相关信息一起记录在保护历史记录中。
11	智能手机上会显示一条消息，通知用户 ERMS 已被禁用。 注: 如果使用选择开关也启用了 ERMS 功能，则数字锁定解锁，但该功能仍处于启用状态。

配置 ERMS 设置

已启用 ERMS 24 小时以上

要求保护设置处于 ERMS 模式的维护操作通常持续不超过数小时。如果 ERMS 功能已启用 24 小时以上而未被禁用，则会生成相应事件，提醒用户禁用此功能。

预定义事件

该功能生成下列预定义事件：

用户无法修改预定义事件。有关事件的常规信息，请参阅事件管理。

建议操作
