Procédure de configuration des capteurs PowerTag Energy ●63 et M250/630 avec la page Web

Étape	Action

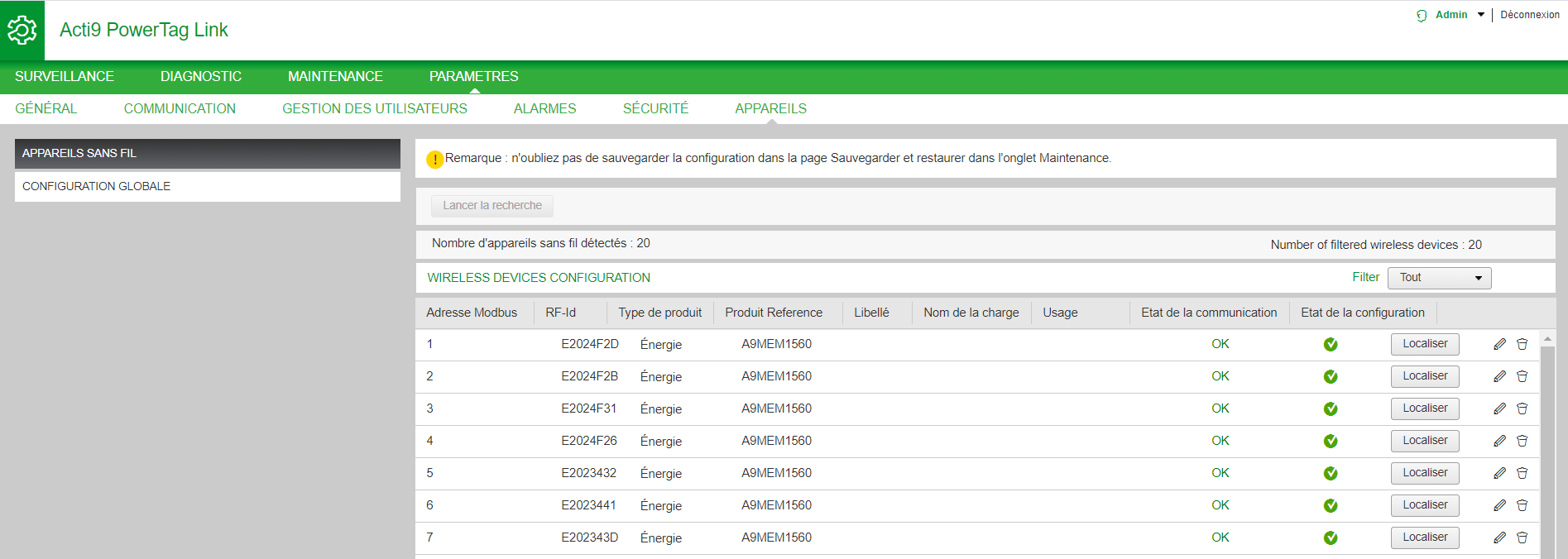

1	Sélectionnez Paramètres > Appareils > Appareils sans fil pour afficher la liste des appareils sans fil appariés. Pour plus d'informations sur la détection d'appareils sans fil, consultez la section Principe d'appariement. Résultat : la liste des appareils appariés s'affiche.
2	Sélectionnez un appareil sans fil et cliquez sur l'icône de crayon pour en modifier la configuration. Résultat : les paramètres des appareils de surveillance d'énergie s'affichent. NOTE: Les capteurs PowerTag Energy F160 et Rope ont des paramètres supplémentaires. Consultez la section Procédure de configuration des capteurs PowerTag Energy F160 et Rope avec la page Web.
3	Renseignez le champ Nom de l'actif de l'appareil sans fil.
4	Renseignez le champ Label de l'appareil sans fil.
5	Sélectionnez une option dans la liste Utilisation.
6	Dans Ordre des phases, sélectionnez l’ordre des phases du compteur, selon le câblage du tableau physique (de la gauche vers la droite).
7	Sélectionnez une option dans Position de montage. Haut : le capteur PowerTag est monté en haut de l'appareil (disjoncteur ou interrupteur-sectionneur). Bas : le capteur PowerTag est monté en bas de l'appareil (disjoncteur ou interrupteur-sectionneur).
8	Sélectionnez une option dans Alimentation. Haut : l'alimentation est raccordée aux bornes supérieures de l’appareil (disjoncteur ou interrupteur-sectionneur). Bas : l'alimentation est raccordée aux bornes inférieures de l’appareil (disjoncteur ou interrupteur-sectionneur).
9	Sélectionnez l'ampérage du disjoncteur dans la liste Ampérage du disjoncteur associé (A) pour calculer le pourcentage des charges.
10	Le cas échéant, entrez la valeur du compteur d'énergie dans le champ Énergie partielle. Cliquez sur Réinitialiser ou entrez la valeur 0 pour réinitialiser le compteur d'énergie partielle.
11	Compteur fonctionnement charge : ce compteur indique en heures le temps de fonctionnement de la charge. La charge est sous tension et le courant passe vers/depuis la charge au-dessus du seuil défini. La valeur par défaut de ce champ est 60 secondes. Vous pouvez configurer une valeur de 60 à 1 000 000 heures.
12	Charge fonctionne quand puissance >= : le compteur de temps de fonctionnement de la charge ne s'incrémente que si la puissance est supérieure ou égale à la valeur définie. Vous pouvez indiquer une valeur de 10 à 15000 W.
13	Cliquez sur Appliquer les modifications pour enregistrer les paramètres. Cliquez sur Annuler les modifications pour rétablir les paramètres.

NOTE: il est recommandé de créer un fichier de sauvegarde sur votre PC, à l'aide de la fonction de sauvegarde disponible dans le menu Maintenance de la page Web. Ce fichier est automatiquement enregistré sous le nom backup.dat. Il sera utilisé en cas de dysfonctionnement et de remplacement de la passerelle.

Pour plus d'informations, consultez la documentation Remplacement de passerelle défectueuse.
