Applications à sorties de relais
Les sorties de relais peuvent être configurées
pour des applications de commutation, par exemple pour fournir des
signaux de commande marche/arrêt pour la commutation de groupes
de condensateurs, de générateurs et autres appareils et
équipements externes.

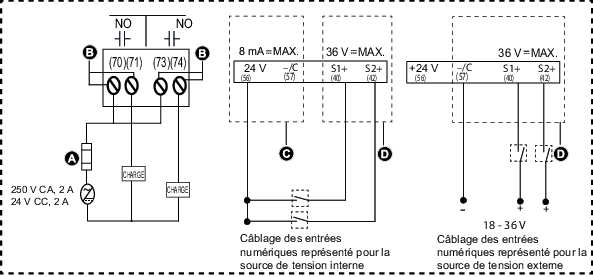

Raccordement des deux entrées logiques et de la sortie de relais
|
A |
Dispositif de protection contre les surintensités |
|
B |
Relais 1 (70, 71) , Relais 2 (73, 74) |
|
C |
Sortie de contrôle (56, 57) |
|
D |
Entrées d’état logiques (40, 42, 57) |
