Applications à entrées analogiques
Pour la fonction d’entrée analogique, le compteur reçoit un signal d’entrée analogique et fournit la valeur mise à l’échelle correspondante. Si un circuit ouvert est détecté sur le port d’entrée, les entrées analogiques peuvent afficher une valeur inférieure à l’échelle minimale.
Vous pouvez configurer les entrées analogiques pour la détection du courant.

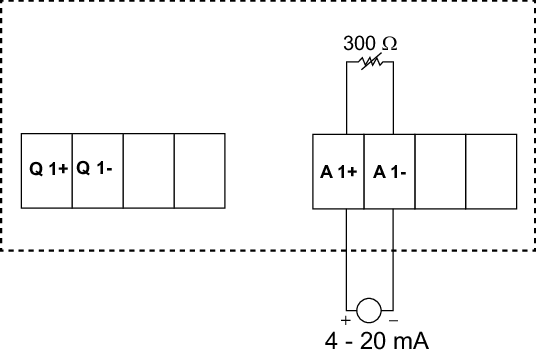

Câblage de l’entrée analogique

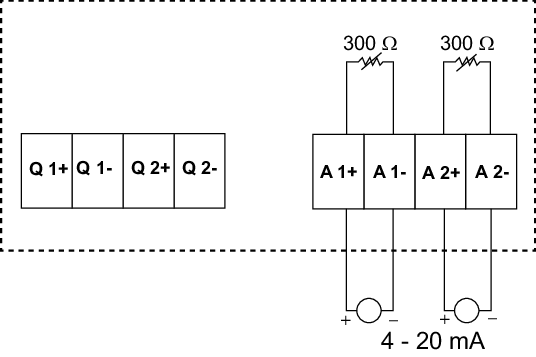

Câblage des entrées analogiques doubles
Vous pouvez configurer les entrées analogiques suivantes sur votre appareil, par le biais des communications uniquement :
|
Code |
Unité |
Description |
|---|---|---|
|
0 |
– |
Pas d’unités |
|
1 |
% |
Pourcentage |
|
2 |
°C |
Degrés Celsius |
|
3 |
°F |
Degrés Fahrenheit |
|
4 |
Deg. |
Degrés d’angle |
|
5 |
Hz |
Hertz |
|
6 |
A |
Ampères |
|
7 |
kA |
Kiloampères |
|
8 |
V |
Volts |
|
9 |
kV |
Kilovolts |
|
10 |
MV |
Mégavolts |
|
11 |
W |
Watts |
|
12 |
kW |
Kilowatts |
|
13 |
MW |
Mégawatts |
|
14 |
VAR |
Volt-ampère réactif |
|
15 |
kVAR |
Kilovolt-ampère réactif |
|
16 |
MVAR |
Mégavolt-ampère réactif |
|
17 |
VA |
Volts-ampères |
|
18 |
kVA |
Kilovolts-ampères |
|
19 |
MVA |
Mégavolts-ampères |
|
20 |
Wh |
Watt-heure |
|
21 |
kWh |
Kilowatt-heure |
|
22 |
MWh |
Mégawatt-heure |
|
23 |
VARh |
Volt-ampère-heure réactif |
|
24 |
kVARh |
Kilovolt-ampère-heure réactif |
|
25 |
MVARh |
Mégavolt-ampère-heure réactif |
|
26 |
VAh |
Volts-ampères-heures |
|
27 |
kVAh |
Kilovolts-ampères-heures |
|
28 |
MVAh |
Mégavolts-ampères-heures |
|
29 |
Secondes |
Secondes |
|
30 |
Minutes |
Minutes |
|
31 |
Heures |
Heures |
|
32 |
Octets (RAM) |
Octets |
|
33 |
Kilooctets (RAM) |
Kilo-octets |
|
34 |
$ |
Dollars |
|
35 |
gal |
Gallons |
|
36 |
gal/h |
Gallons/heure |
|
37 |
gal/min |
Gallons/minute |
|
38 |
cfm |
Pied cube/min |
|
39 |
PSI |
PSI |
|
40 |
BTU |
BTU |
|
41 |
L |
Litres |
|
42 |
tonnes-heures |
Tonnes-heures |
|
43 |
l/h |
Litres/heure |
|
44 |
l/min |
Litres/mn |
|
45 |
€ |
Euros |
|
46 |
ms |
Millisecondes |
|
47 |
m3 |
Mètres cubes |
|
48 |
m3/s |
Mètres cubes/s |
|
49 |
m3/min |
Mètres cubes/mn |
|
50 |
m3/h |
Mètres cubes/heure |
|
51 |
Pa |
Pascals |
|
52 |
Bars |
Bars |
|
53 |
RPM |
tours/mn |
|
55 |
BTU/h |
BTU/heure |
|
56 |
PSIG |
Livres/pouce carré manométrique |
|
57 |
SCFM |
Pied cube/mn (standard) |
|
58 |
MCF |
Mille pieds cubes |
|
59 |
Therm |
Therm |
|
60 |
SCFH |
Pied cube/heure (standard) |
|
61 |
PSIA |
Livres/pouce carré absolu |
|
62 |
lb |
Livres |
|
63 |
kg |
kilogramme |
|
64 |
klb |
kilo-livres |
|
65 |
lb/h |
Livres/heure |
|
66 |
ton/h |
Tonnes/heure |
|
67 |
kg/h |
kilogramme/heure |
|
68 |
in Hg |
Pouces de mercure |
|
69 |
kPa |
Kilopascals |
|
70 |
%HR |
Pourcentage d’humidité relative |
|
71 |
ml/h |
Miles par heure |
|
72 |
m/s |
Mètres/s |
|
73 |
mV/cal/(cm²/min) |
Millivolts/calorie/(centimètre carré/min) |
|
74 |
in |
Pouces |
|
75 |
mm |
Millimètres |
|
76 |
GWh |
Gigawatt-heure |
|
77 |
GVARh |
Gigavolt-ampère-heure réactif |
|
78 |
GVAh |
Gigavolts-ampères-heures |
|
79 |
Ah |
Ampères-heures |
|
80 |
kAh |
Kiloampères-heures |
|
81 |
Therm/h |
Therm/heure |
