Avatar 组成
|
标准起动器 (ST)
|
电源接口模块 (PM)
|
SIL * 起动器 (SS)
|
SIL 接口模块 (SM)
|

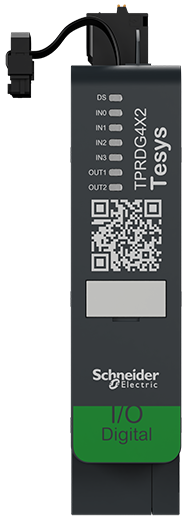

数字量 I/O 模块 (DG)
|
模拟量 I/O 模块 (AN)
|
Avatar 模块
|
TeSys™ Avatar |
模块 1 |
模块 2 |
模块 3 |
模块 4 |
模块 5 |
可选 |
|---|---|---|---|---|---|---|
|
开关 |
ST |
|||||
|
开关 - SIL 停止，接线类别 1/2 * |
SS |
SM |
||||
|
开关 - SIL 停止，接线类别 3/4 * |
SS |
SS |
SM |
|||
|
数字 I/O |
DG |
|||||
|
模拟量 I/O |
AN |
|||||
|
没有 I/O 的 |
PM |
AN |
||||
|
带 |
DG |
PM |
AN |
|||
|
电机单向 |
ST |
AN/DG |
||||
|
电机单向 - SIL 停止，接线类别 1/2 |
SS |
SM |
AN |
|||
|
电机单向 - SIL 停止，接线类别 3/4 |
SS |
SS |
SM |
AN |
||
|
电机双向 |
ST |
ST |
AN/DG |
|||
|
电机双向 - SIL 停止，接线类别 1/2 |
SS |
SS |
SM |
AN |
||
|
电机双向 - SIL 停止，接线类别 3/4 |
SS |
SS |
SS |
SM |
AN |
|
|
电机 Y/D 单向 |
ST |
ST |
ST |
AN/DG |
||
|
电机 Y/D 双向 |
ST |
ST |
ST |
ST |
AN/DG |
|
|
电机双速 |
ST |
ST |
ST * |
AN/DG |
||
|
电机双速 - SIL 停止，接线类别 1/2 |
SS |
SS |
SM |
AN |
||
|
电机双速 - SIL 停止，接线类别 3/4 |
SS |
SS |
SS |
SM |
AN |
|
|
电机双速双向 |
ST |
ST |
ST |
ST |
AN/DG |
|
|
电机双速双向 - SIL 停止，接线类别 1/2 |
ST |
ST |
SS |
SS |
SM |
AN |
|
电机双速双向 - SIL 停止，接线类别 3/4 |
SS |
SS |
SS |
SS |
SM |
AN |
|
电阻器 |
ST |
|||||
|
电源 |
ST |
|||||
|
变压器 |
ST |
|||||
|
泵 |
DG |
ST |
AN/DG |
|||
|
输送机单向 |
DG |
ST |
AN/DG |
|||
|
输送机单向 - SIL 停止，接线类别 1/2 |
DG |
SS |
SM |
AN/DG |
||
|
输送机双向 |
DG |
ST |
ST |
AN/DG |
||
|
输送机双向 - SIL 停止，接线类别 1/2 |
DG |
SS |
SS |
SM |
AN/DG |
用于 9-38 A（尺寸 1 和尺寸 2）起动器的 LAD9R1 安装套件
|
LAD9R1 安装套件 |
与 Avatar 一起使用： |
套件组件 |
描述 |
|---|---|---|---|
|
|
电机双向 电机双向 - SIL 停止，接线类别 1/2 电机双向 - SIL 停止，接线类别 3/4 电机 Y/D 单向 电机双速双向 电机双速双向 - SIL 停止，接线类别 1/2 电机双速双向 - SIL 停止，接线类别 3/4 输送机双向 输送机双向 - SIL 停止，接线类别 1/2 |
LAD9V5 |
两个起动器之间的并联链路 |
|
LAD9V6 |
两个起动器之间的反向链路 |
||
|
LAD9V2 |
带装配钉的机械联锁 |
LAD9R3 安装套件，适用于 40-65 A（尺寸 3）起动器
|
LAD9R3 安装组件 |
与 Avatar 一起使用： |
套件组件 |
描述 |
|---|---|---|---|
|
|
电机双向 电机双向 - SIL 停止，接线类别 1/2 电机双向 - SIL 停止，接线类别 3/4 电机 Y/D 单向 电机双速双向 电机双速双向 - SIL 停止，接线类别 1/2 电机双速双向 - SIL 停止，接线类别 3/4 输送机双向 输送机双向 - SIL 停止，接线类别 1/2 |
LA9D65A6 |
两个起动器之间的并联链路 |
|
LA9D65A69 |
两个起动器之间的反向链路 |
||
|
LAD4CM |
机械联锁 |
Y/D Avatar 的短接块
|
短接块 |
与 Avatar 一起使用： |
参考编号 |
描述 |
|---|---|---|---|
|
|
电机 Y/D 单向 电机 Y/D 双向 |
LAD9P3 |
短接块/3P 并联链路，用于
9-38 A（尺寸 1 和 2）起动器 |
|
|
电机 Y/D 单向 电机 Y/D 双向 |
LAD9SD3S |
接触器短路/三极并联附件，用于
40-65 A（壳架 3）起动器和警告标签。 |
机械联锁
|
机械联锁 |
与 Avatar 一起使用： |
参考编号 |
描述 |
|---|---|---|---|
|
|
电机 Y/D 单向 电机 Y/D 双向 电机双速 电机双速 - SIL 停止，接线类别 1/2 电机双速 - SIL 停止，接线类别 3/4 电机双速双向 电机双速双向 - SIL 停止，接线类别 1/2 电机双速 - SIL 停止，接线类别 3/4 |
LAD9V2 |
用于 9–38 A（尺寸 1 和 2）起动器的机械联锁 |
|
|
电机 Y/D 单向 电机 Y/D 双向 电机双速 电机双速 - SIL 停止，接线类别 1/2 电机双速 - SIL 停止，接线类别 3/4 电机双速双向 电机双速双向 - SIL 停止，接线类别 1/2 电机双速双向 - SIL 停止，接线类别 3/4 |
LAD4CM |
用于 40-65 A（尺寸 3）起动器的机械联锁 |
反向链路
|
反向链路 |
与 Avatar 一起使用： |
参考编号 |
描述 |
|---|---|---|---|
|
|
电机 Y/D 单向 电机 Y/D 双向 |
LAD9V6 |
用于 9–38 A（尺寸 1 和 2）起动器的反向链路 |
|
|
电机 Y/D 单向 电机 Y/D 双向 |
LA9D65A69 |
用于 40-65 A（尺寸 3）起动器的反向链路 |
并联链路
|
并联链路 |
与 Avatar 一起使用： |
参考编号 |
描述 |
|---|---|---|---|
|
|
电机双速 电机双速 - SIL 停止，接线类别 1/2 电机双速 - SIL 停止，接线类别 3/4 电机双速双向 电机双速双向 - SIL 停止，接线类别 1/2 电机双速 - SIL 停止，接线类别 3/4 |
LAD9V5 |
用于 9–38 A（尺寸 1 和 2）起动器的并联链路 |
|
|
电机双速 电机双速 - SIL 停止，接线类别 1/2 电机双速 - SIL 停止，接线类别 3/4 电机双速双向 电机双速双向 - SIL 停止，接线类别 1/2 电机双速双向 - SIL 停止，接线类别 3/4 |
LA9D65A6 |
用于 40-65 A（尺寸 3）起动器的并联链路 |
