Instalación: Estilo 2

Siga estas instrucciones al instalar el ensamble de persiana automática de las barras verticales a un estante intermedio existente estilo 2. Consulte Instalación del entrepaño: estilo 2 y Desmontaje de la puerta automática de las barras verticales: estilo 2.

PELIGRO

Peligro de descarga eléctrica, explosión o falla de arco Utilice equipo de protección personal (EPP) apropiado y siga las prácticas de seguridad para trabajos eléctricos. Consulte NFPA 70E, NOM-029-STPS-2011, o CSA Z462. Solamente el personal eléctrico especializado deberá instalar y prestar servicio de mantenimiento a este equipo. Desenergice el equipo antes de realizar cualquier trabajo en él. Siempre utilice un dispositivo detector de tensión de valor nominal adecuado para confirmar el apagado del equipo. Vuelva a colocar todos los dispositivos, las puertas y las cubiertas antes de energizar este equipo. El incumplimiento de estas instrucciones tendrá como resultado la muerte o lesiones graves.

1. Desenergice el equipo antes de realizar cualquier trabajo dentro o fuera de él y siga los procedimientos de bloqueo / etiquetado. Siempre utilice un dispositivo detector de tensión de valor nominal adecuado para confirmar el apagado del equipo.

2. Coloque el entrepaño (Instalación del entrepaño: estilo 2,artículo A) en el área apropiada de la estructura.

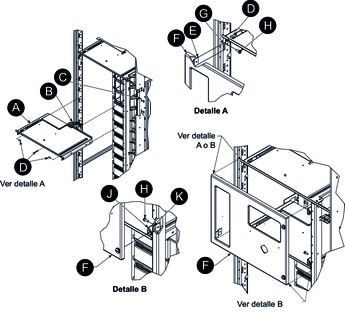

   Instalación del entrepaño: estilo 2

   Descripción Cantidad Pieza Entrepaño 2 Los estantes se suministran con el pedido. Es posible que la estructura ya tenga instalado un entrepaño en esa ubicación. * A Tornillo de cabeza plana 3 D Puerta de la unidad 1 F Tornillos Torx de cabeza redonda 4Se incluyen todos los herrajes necesarios para la instalación típica del estante. La instalación de la puerta puede requerir herrajes adicionales.* H Receptáculo del sujetador de ¼ de vuelta 2Se incluyen todos los herrajes necesarios para la instalación típica del estante. La instalación de la puerta puede requerir herrajes adicionales.* J

3. Coloque la base de montaje (B) del entrepaño en las ranuras del panel de montaje (C). Sujete el entrepaño en el extremo de la pata de montaje, al lado izquierdo y derecho utilizando los tornillos de cabeza plana (detalle A, D).

4. Instale las hojas abisagradas de la puerta (detalle A, E) en las ranuras de la bisagra (G), situadas en los canales de esquina de la estructura. Fije las hojas de las bisagras al canal de la esquina de la estructura con tornillos de cabeza Torx (elemento H).

5. Instale los receptáculos de sujetadores (Detalle B, elemento J) en las ranuras del soporte (elemento K) y fíjelos con tornillos de cabeza Torx (elemento H).

6. Instale el conjunto de puertas automáticas girando la carcasa del mecanismo hacia arriba para despejar el canal de la esquina delantera de la estructura.

7. Deslice el ensamble de persiana automática hacia arriba para que encaje perfectamente en el reborde izquierdo del entrepaño.

8. Sin apretar, inserte los tornillos de montaje de 10-32 x 3/8 por el reborde izquierdo interior del entrepaño y por las tuercas cuadradas en la caja.

9. Retire la persiana manual del ensamble de barras verticales. Deje colgar la persiana manual junto al ensamble de barras verticales.

10. Encaje la varilla de la persiana automática en el sujetador situado en la parte frontal de las barras verticales.

11. Apriete los tornillos de montaje de 10-32 x 3/8 que colocó en el paso 8.

12. Empuje el mecanismo operador hacia atrás, y asegúrese de que la persiana gire hacia arriba y encaje en la cavidad del entrepaño situado encima de la unidad.

13. Inserte la unidad en el CCM. Siga las instrucciones de Sección 4: Instalación del CCM.

14. Vuelva a colocar todos los dispositivos, las puertas y las cubiertas antes de energizar el equipo.

Desmontaje de la puerta automática de las barras verticales: estilo 2
